       我們現在工業生產中會用到很多的模擬量數據采集看板，但是這個模擬量是一個什么樣的概念呢？模擬量的使用是plc控制中的一部分，模擬量種類一般有電壓型和電流型兩種。電流型相比于電壓型更穩定，抗干擾能力較強。模擬量的使用也是有分辨率的。一般有12bit和14bit兩種分辨率。其中對應的數值分別為0～4000和0～16000。對應的電壓為0～10v，具體根據使用情況而定。此種模擬量一般用于電壓與數值為線性關系。還有一種模擬量模塊，用來轉化采集的溫度，是非線性的關系。所以我們相對采用模擬量數據采集看板可以獲得更加準確的數值。

一、模擬量數據采集看板中模擬量的理解

1、模擬量數據采集看板中模擬量是指變量在一定范圍連續變化的量；也就是在一定范圍（定義域）內可以取任意值（在值域內）。數字量是分立量，而不是連續變化量，只能取幾個分立值，如二進制數字變量只能取兩個值。

2、一般模擬量是指現場的水井水位、水塔水位、泵出口壓力和出口流量等模擬量,需要通過多路復用芯片完成多路數據的采集和模數轉換器完成模擬量和數字量的轉換,再將采集的數據給CPU處理。

       我們都知道模擬量采集模塊是一種具有測量數據采集、計量數據采集、設備開關狀態采集和對外邏輯控制等多項功能的設備，那么模擬量采集模塊到底有什么作用呢？在應用領域到底起什么作用了，下面我一起來看看模擬量數據采集看板的案例吧！

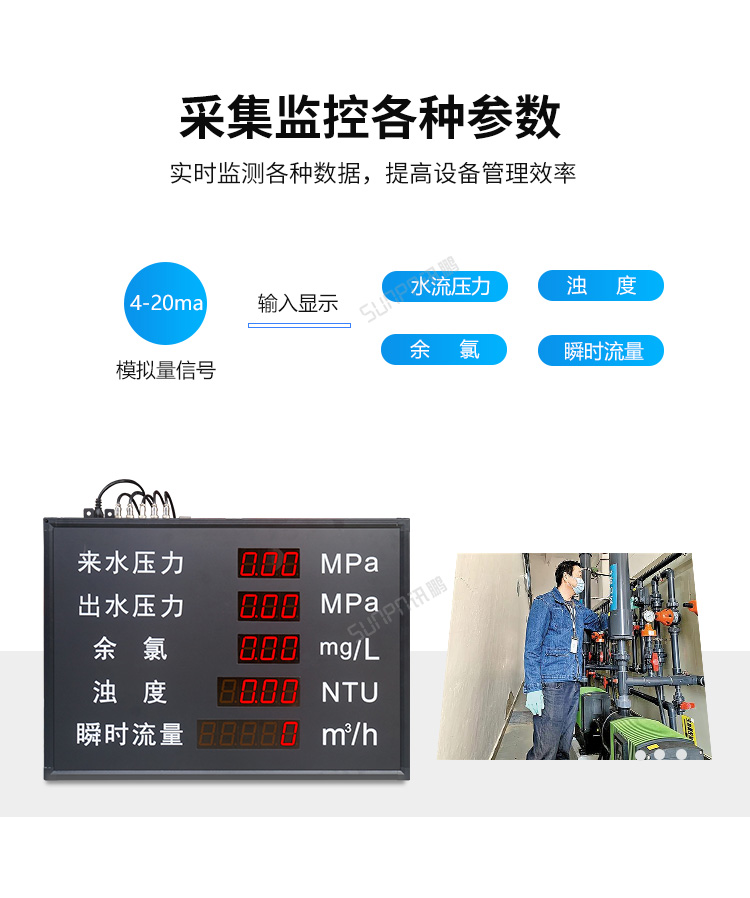

模擬量數據采集看板-高精度采集

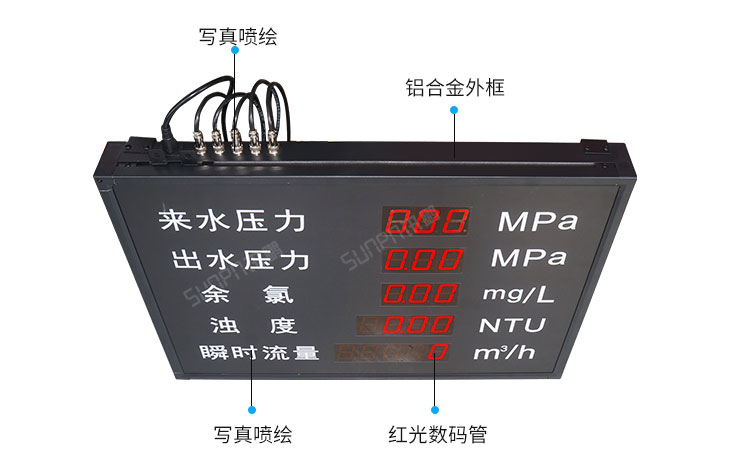

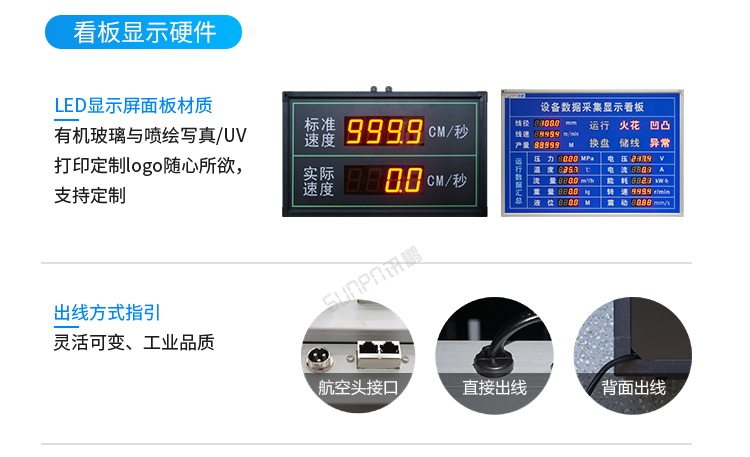

模擬量數據采集看板-材質說明

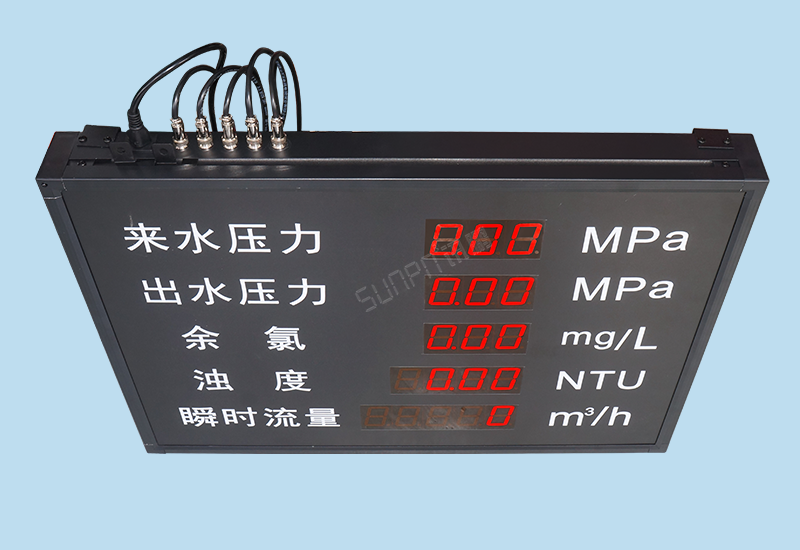

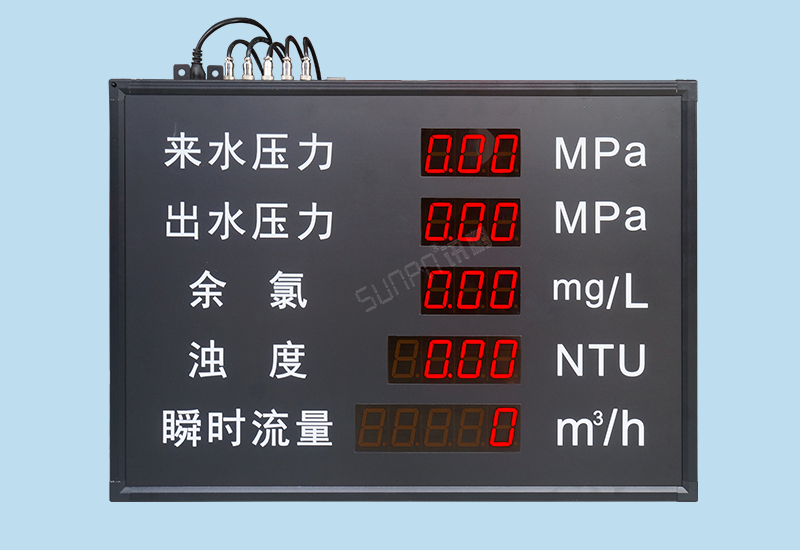

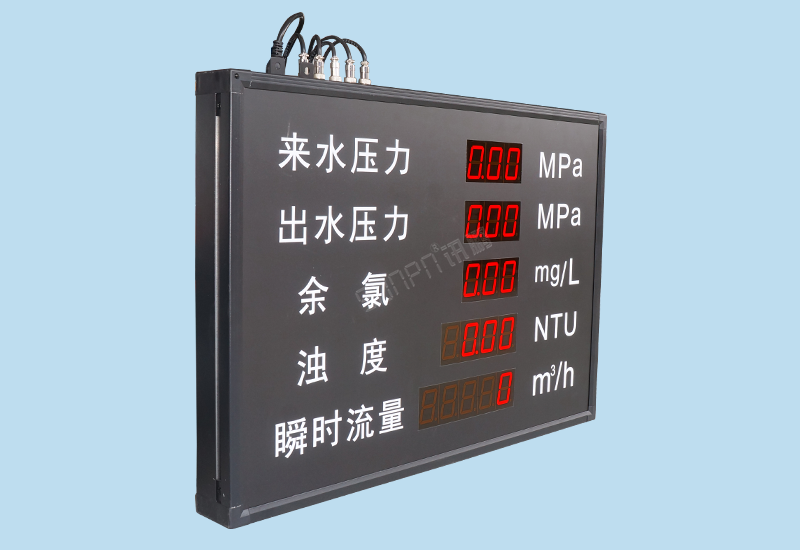

模擬量數據采集看板-產品實拍

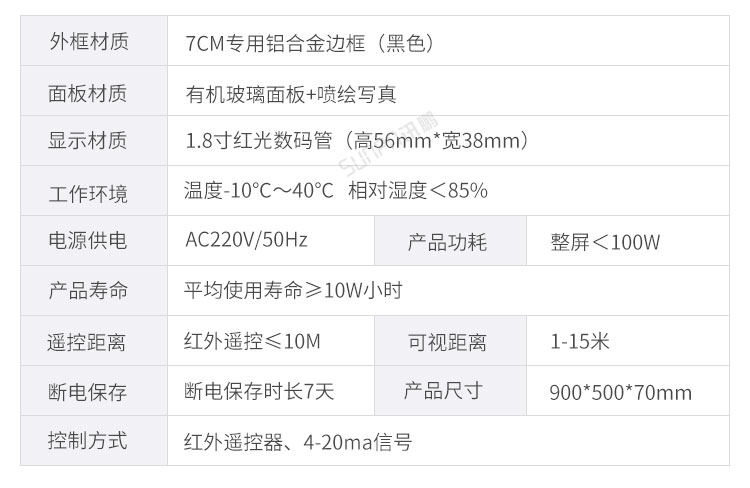

模擬量數據采集看板-產品參數

二、模擬量數據采集看板-功能說明

    1、“出水壓力”“來水壓力”通過4-20ma模擬量信號輸入顯示，量程范圍：0.00~1.00MPa。

    2、“余氯”通過4-20ma模擬量信號輸入顯示，量程范圍：0.00~9.00mg/L

    3、“濁度”通過4-20ma模擬量信號輸入顯示，量程范圍：0.00~20.00NTU

    4、“瞬時流量”通過4-20ma模擬量信號輸入顯示，量程范圍：0-12000 m3/H

    5、模擬量數據采集看板以上數據都可通過遙控器設置量程范圍，以及數據補償。

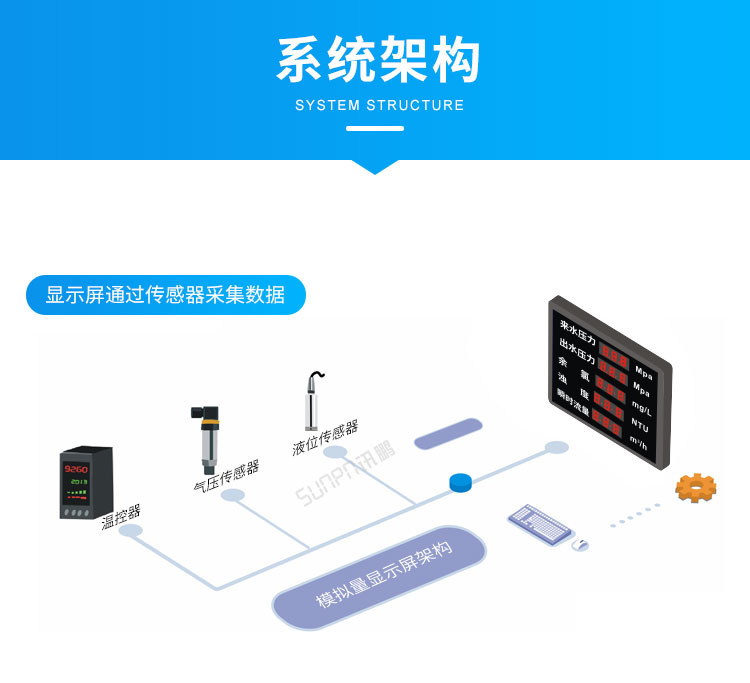

模擬量數據采集看板-系統架構

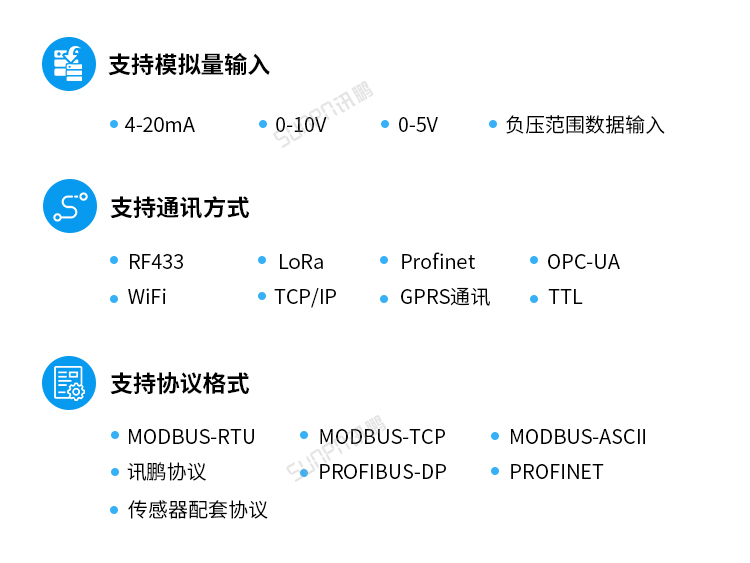

模擬量數據采集看板-定制指導

模擬量數據采集看板-案例參考

模擬量數據采集看板-應用場景
