       模擬量數據顯示屏是連續變化的物理量例如電壓,溫度,壓力和轉速等PLC，不能直接處理模擬量,需要用模擬量輸入模塊中的A/D轉換器,將模擬量轉換為與輸入信號成正比的數字量.PLC中的數字量(例如PID控制器的輸出)需要用模擬量輸出模塊中的D/A轉換器將它們轉換為與相應數字成比例電壓或電流,供外部執行機構(例如電動調節閥或變頻器)使用.

       模擬量數據顯示屏在PLC系統中有著非常廣泛的應用，特別是在過程控制系統中。模擬量是一種連續變化的量，因此，它的使用對象也是各種連續變化的量，比如溫度，壓力，濕度，流量，轉速，電流，電壓等等等等。

那么PLC是如何識別并控制這些變化？它和模擬量數據顯示屏又是如何轉換的呢？

PLC系統中使用的模擬量有兩種，一種是模擬電壓，一種是模擬電流，模擬電壓最常見，用的也最多。

模擬電壓 一般是0~10V，并聯相等，長距離傳輸時容易受干擾，一般用在OEM設備中。

       模擬電流一般是4~20mA，串聯相等，抗干擾能力強，dcs系統中一般都使用模擬電流。首先，我們先要用傳感器測量我們所需要的參數，通過變送器將此參數變換成0~10V 或者4~20mA ，現在很多傳感器都是自帶變送器的，直接就輸出模擬量，建議大家在項目中選用此種類型的傳感器。

       模擬電流相對于模擬電壓來說，有著無可比擬的優勢，抗干擾能力強，有斷線檢測功能，而且模擬電流的傳感器一般都是兩線制，配線簡單方便，而且模擬電流信號可以方便的轉換成模擬電壓信號，反之則不能，因此推薦大家盡量使用模擬電流。 模擬量數據顯示屏也可以做很好的展示。

       模擬電流的缺點：概念比較抽象，測量比較麻煩，初學者可能會不好理解，更重要的是，電流是串聯相等，很多初次使用模擬電流的朋友經常想當然的把模擬電流信號并聯，這是不對的，希望注意。

       這就是PLC對模擬量的處理，它其實是一個線性轉換的過程，任何連續的物理量都可以變送成0~10V 或者4~20mA供我們處理，而我們又可以把要控制的物理量轉換成0~10V 或者4~20mA，這就是模擬量控制的本質。

       在一定意義上模擬量數據顯示屏的在工業生產上的應用是非常廣泛的，所以我們在充分了解這個產品的作用，以便我們可以合理的調配我們想要采集的數據，達到我們科學管理的想效果。

一、模擬量數據顯示屏的作用

1、目視化管理：相關信息做到目視化，聲光報警，幫助企業實現管理層與執行層順暢的的信息交流和協同工作。

2、提升生產效率：加強車間生產過程管理，設備生產過程透明化，提高生產組織效率。使人與設備科學配合，發揮出最大化的潛能。

3、促進持續改善：對作業工序、設備參數、產品質量等數據進行統計分析，為制訂生產設備的作業指導書和后期的持續改善提供依據。

4、節省生產成本：最快的發現生產設備存在的問題，改善生產工藝，有效控制產品質量，減少材料和人力的浪費。

5、設備監控：直觀了解設備溫度、壓力、轉速、液位、等參數實時情況，實現設備的高質量運行，延長設備壽命，提升設備OEE。

6、報表生成：按日、周、月自動生成報表，記錄設備、人員、物料的所有數據，提升報表質量，改善生產現場管理，為產品質量追溯提供數據依據。

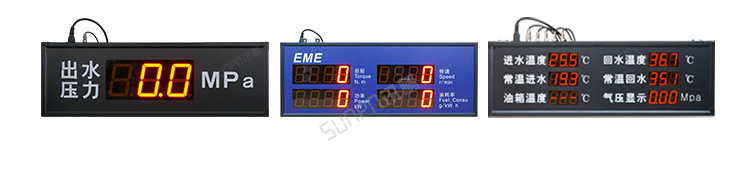

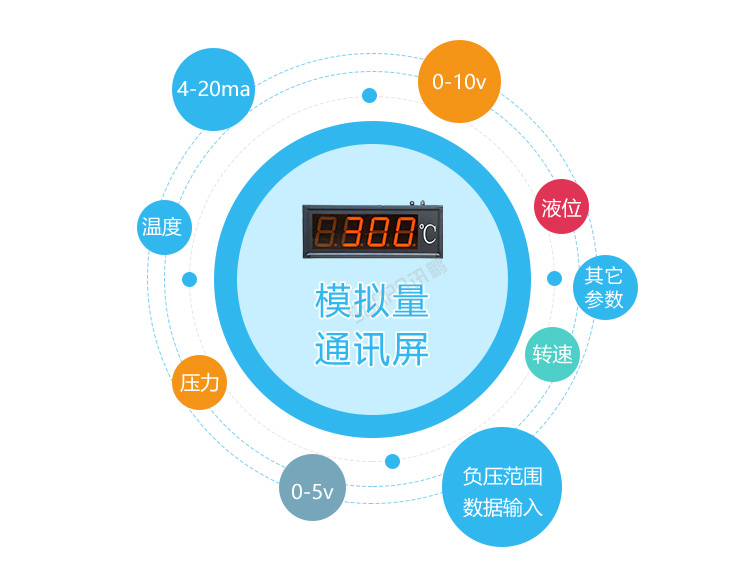

模擬量數據顯示屏-數據采集

模擬量數據顯示屏-高精度采集

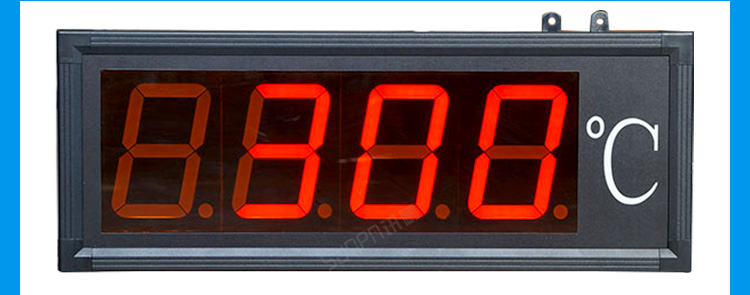

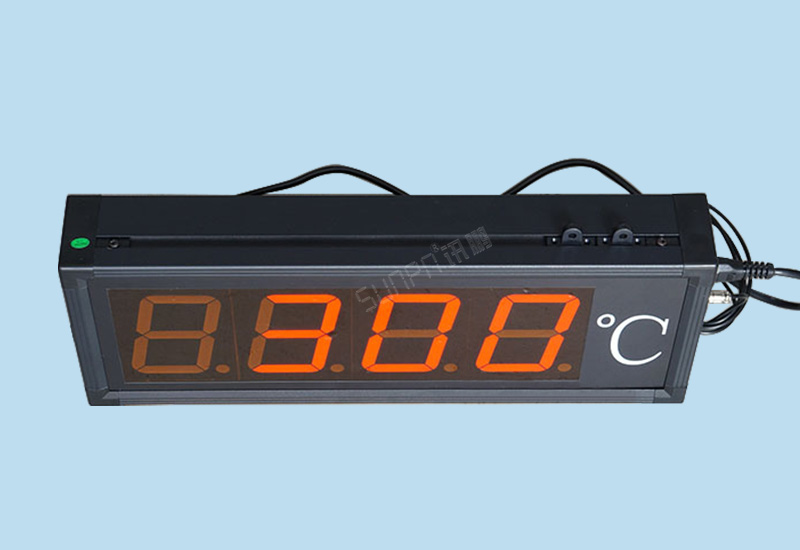

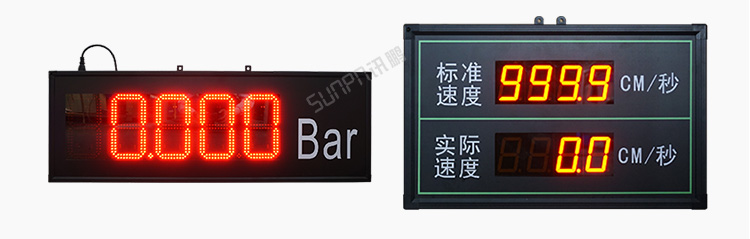

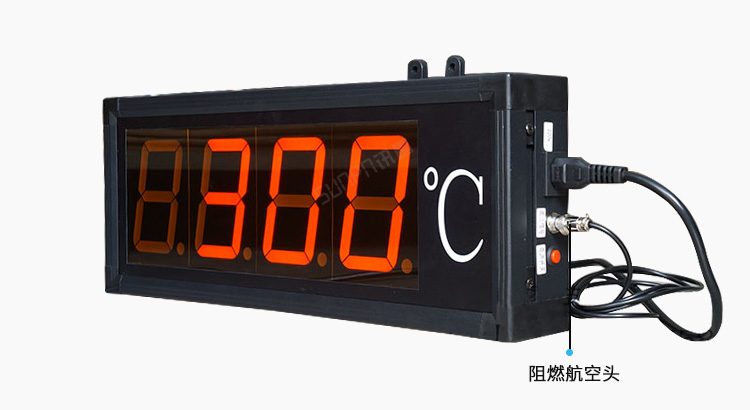

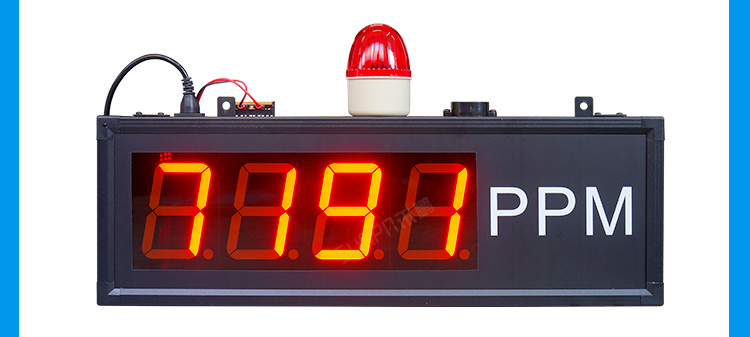

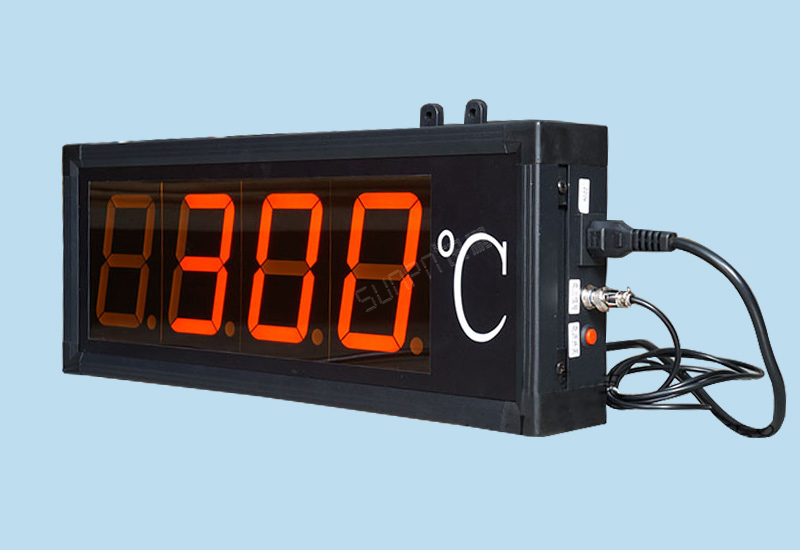

模擬量數據顯示屏-產品細節

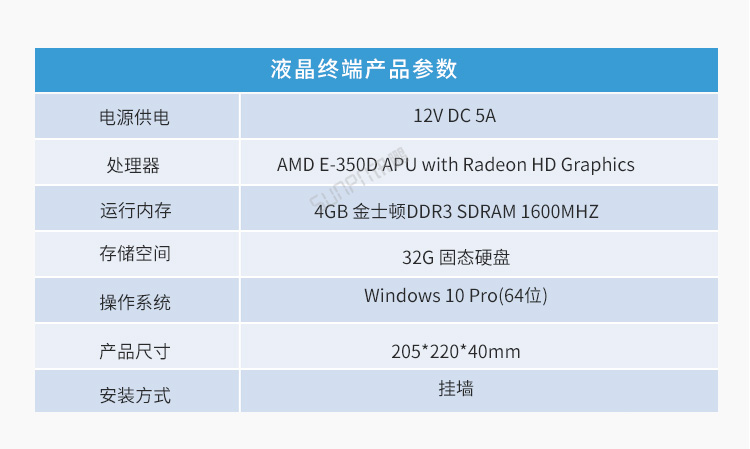

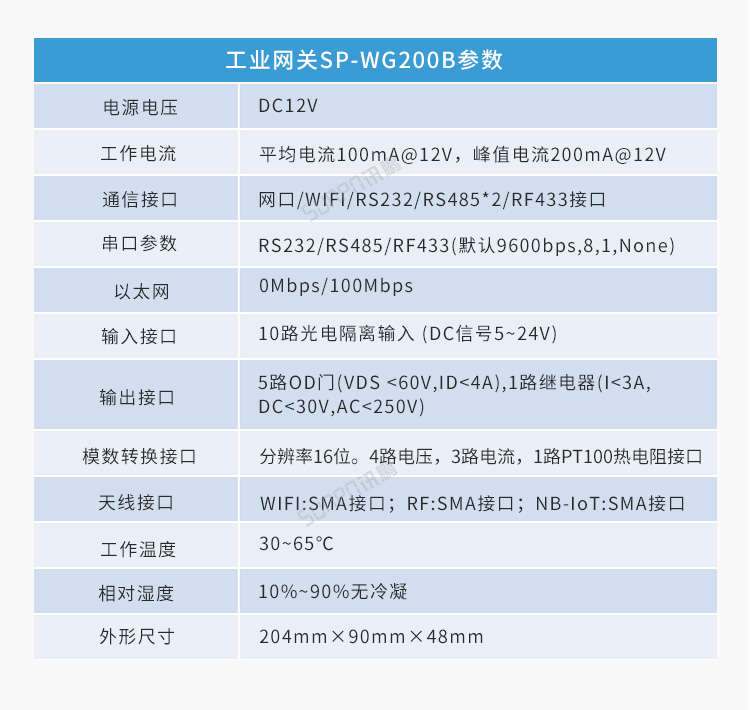

模擬量數據顯示屏-參數及功能

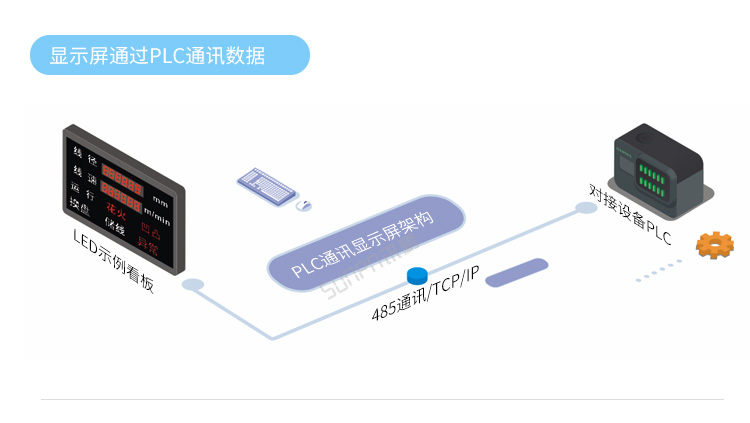

模擬量數據顯示屏-系統架構

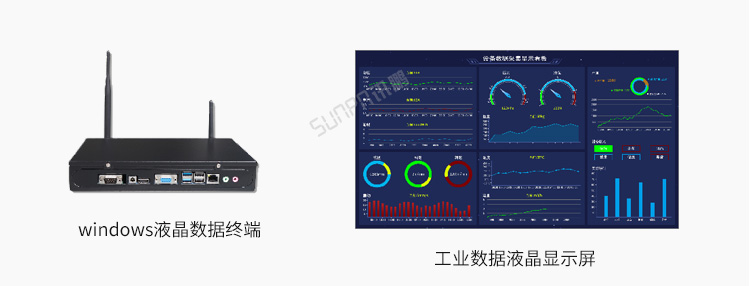

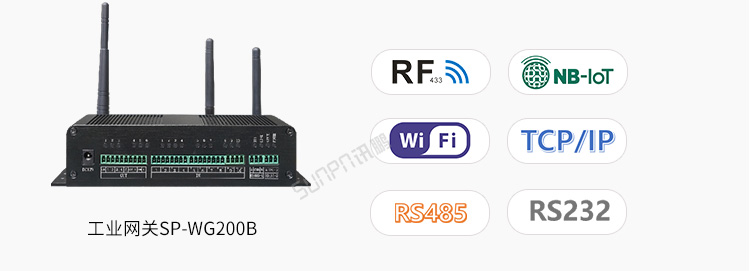

模擬量數據顯示屏-硬件介紹

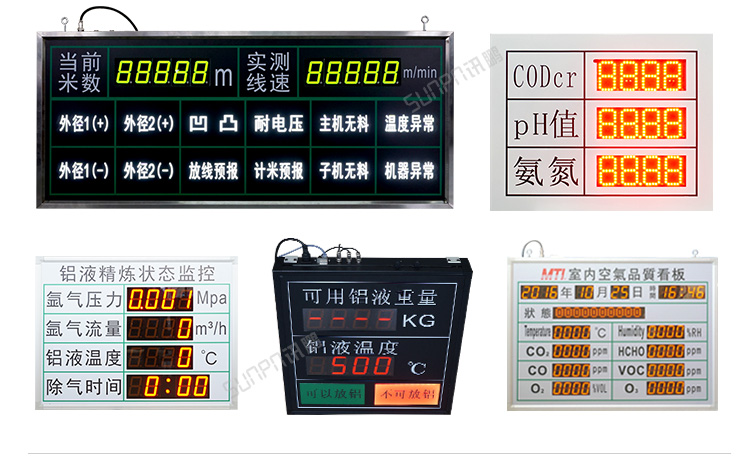

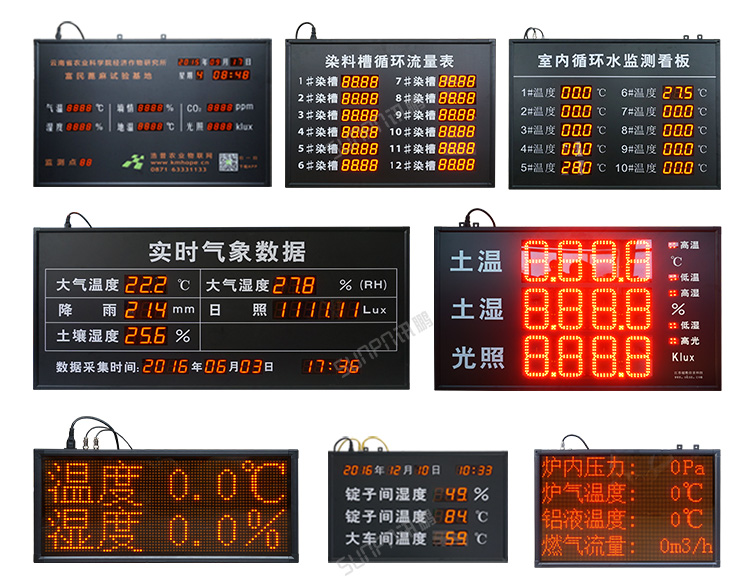

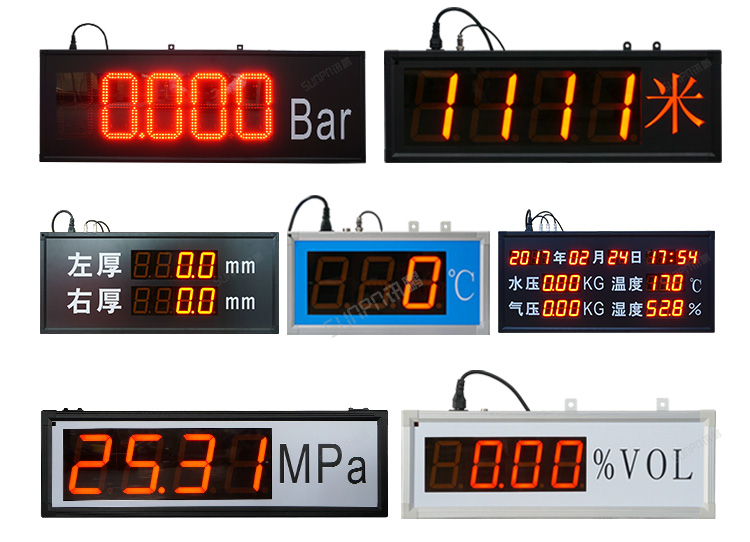

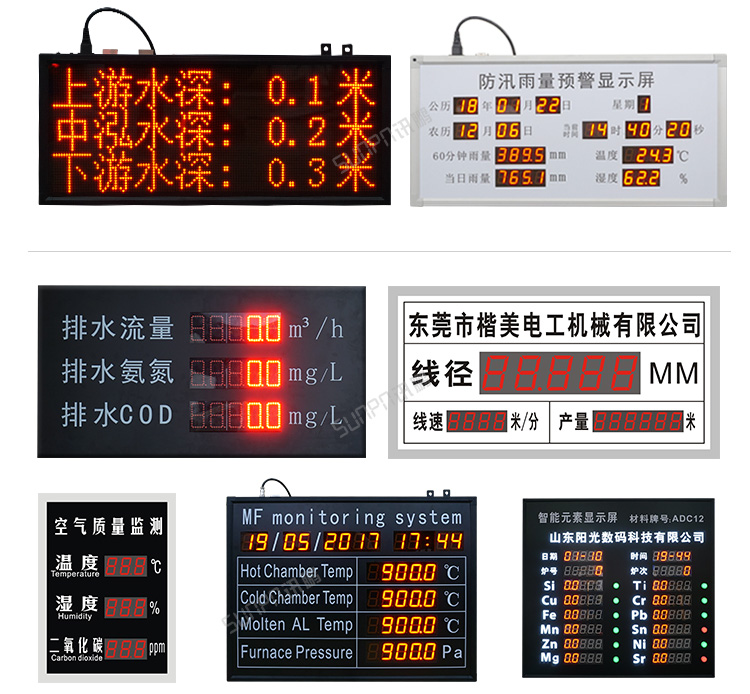

模擬量數據顯示屏-案例參考

模擬量數據顯示屏-應用場景
