       重慶力耀科技有限公司為臺灣獨資企業，是一家主要生產筆記本散熱模組的筆電配套企業。近年來隨著筆記本電腦普及率的增高，其需求也不斷增加，與之配套的零部件產業市場也越來越好。根據璧山工業園區的發展規劃，電子信息產業將作為璧山工業園區璧城片區中主導產業之一，電子市場的快速發展必將給重慶力耀科技有限公司帶來更大的發展空間，公司將抓住電子產業的快速發展機遇，做強自己的主導產業，加大技術裝備及研發投入力度，為重慶乃至中國電子行業發展做出應有的貢獻。

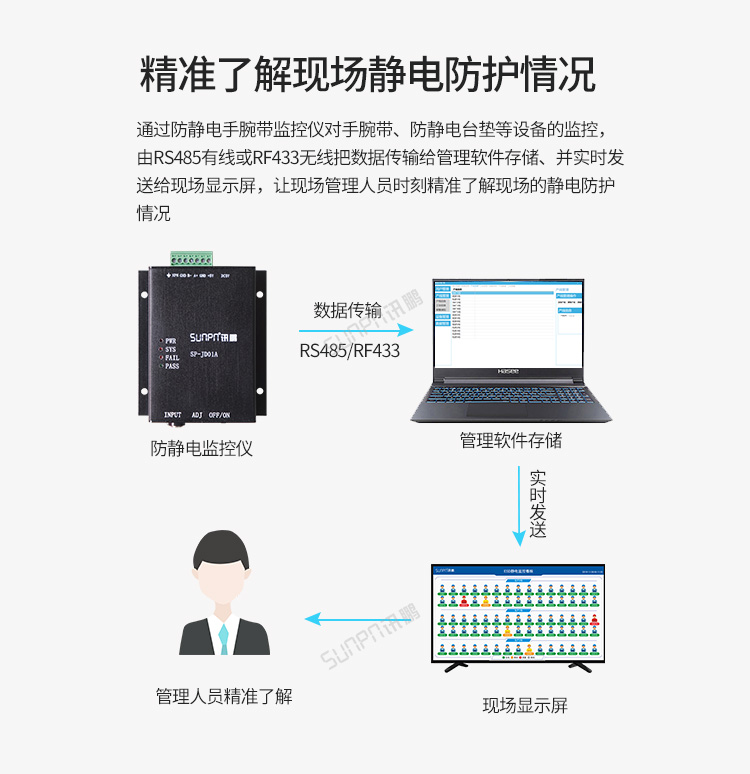

       重慶力耀科技采用的是訊鵬科開發的一款ESD防靜電在線監控系統，ESD防靜電監控系統可用于對雙回路防靜電手腕帶接地系統狀態、設備(工作臺) 接地狀態、臺墊接地狀態等參數的實時監測，可以通過聲光報警方式實時提醒用戶儀器的工作狀態。ESD防靜電監控系統可存儲測量 數據并具有向ESD靜電在線監控顯示屏傳送數據的功能?？稍贓SD靜電在線監控顯示屏上實時顯示測量數據并進行數據分析。

ESD防靜電在線監控系統-現場照片

一、ESD防靜電在線監控系統-硬件組網

1、靜電監控儀：RS485通訊，通過靜電儀通過手拉手的方式連接到TCP/IP轉換器，轉換器連接

2、1個TCP/IP轉換器可以添加：255個靜電儀

視頻右下方窗口，支持全屏播放

二、ESD防靜電在線監控系統-硬件功能說明

1、監控靜電儀在線，離線，離崗，報警

2、在線：信號持續在線傳輸數據

3、離線：靜電儀斷電為離線

4、離崗：離崗需要觸發我們硬件上的按鈕，按鈕帶燈帶鎖，離崗狀態燈亮，正常燈滅

5、報警：靜電環接觸不良或者沒有帶好，設備檢測到軟件就會報警通知和記錄這項數據

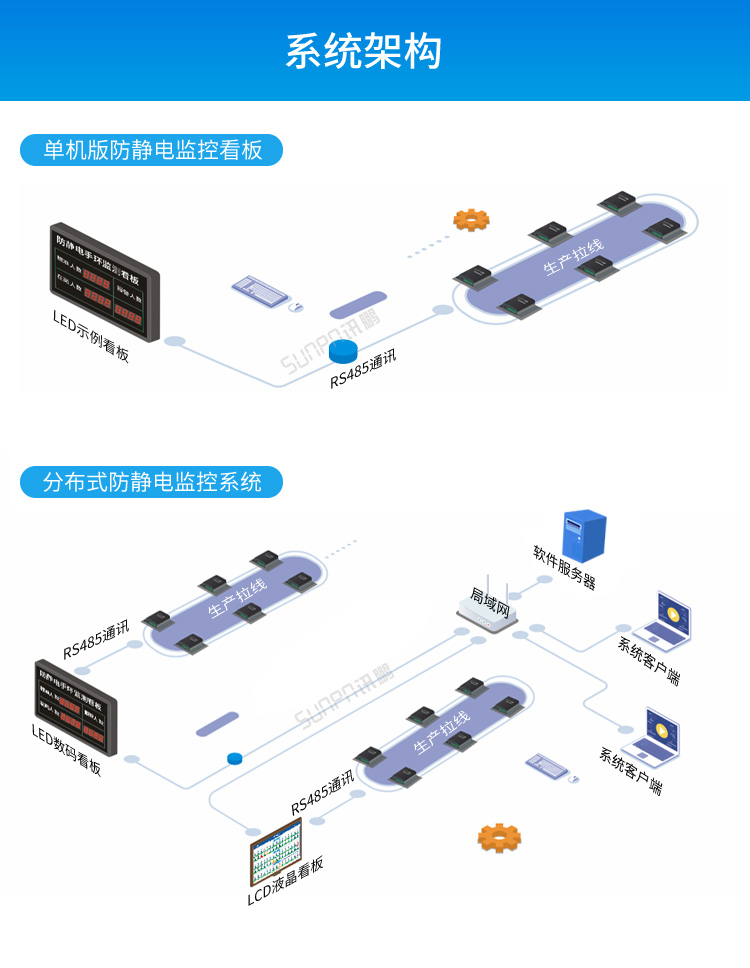

ESD防靜電在線監控系統-系統架構

ESD防靜電在線監控系統-軟件界面

軟件界面-顯示端

軟件界面-車間管理

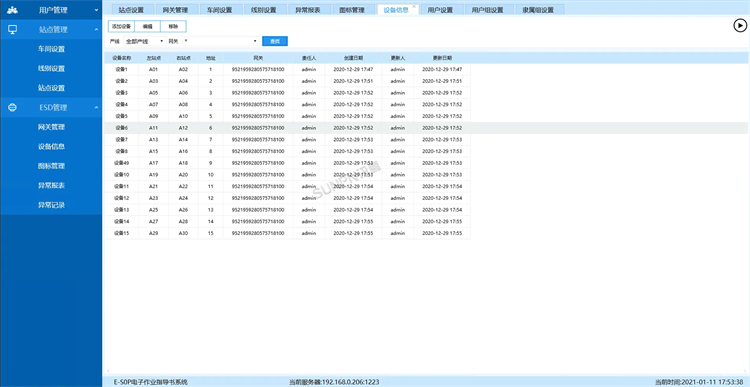

軟件界面-設備信息

軟件界面-網關設置

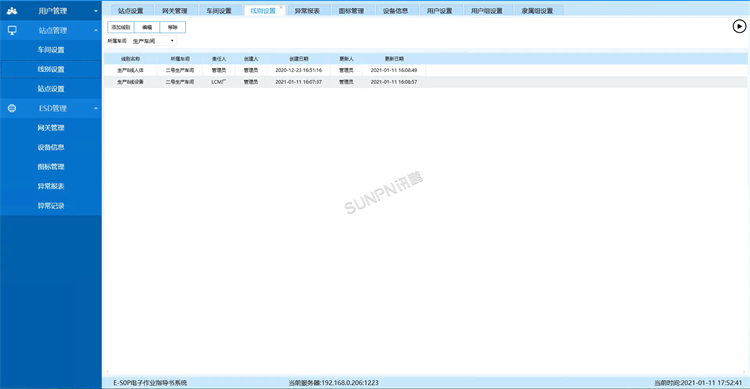

軟件界面-線別設置

軟件界面-異常報表

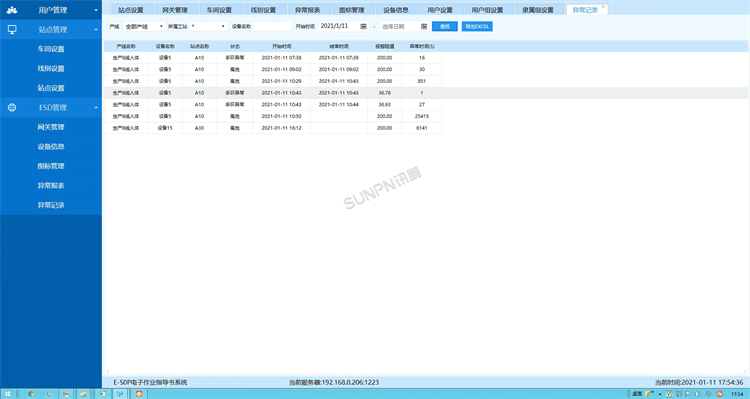

軟件界面-異常記錄

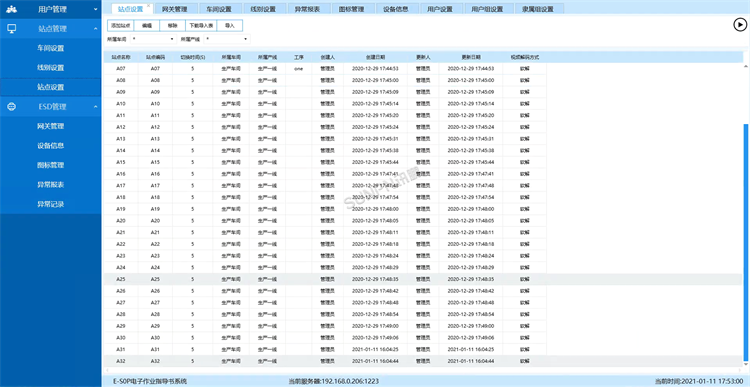

軟件界面-站點設置

三、ESD防靜電在線監控系統-軟件功能

1、實時監控：客戶端實時監控界面和單獨顯示端界面，監控內容需要按照（線名 ；站點 ；監控內容）。

2、監控內容：在線，離線，離崗，報警

3、異常查詢：查詢異常報警次數-柱形圖 ；查詢表格導出，普通格式，可以選擇查詢條件，產線，時間段。

4、站點靜電環報警，軟件可以通過短信或者微信通知對應責任人，這個通知需要按照對應產線和和站點，這樣可以分成多人處理對應自己產線的報警。

5、短信報警：需要夠買短息貓和短信卡  ；微信報警：需要客戶準備企業微信號和外網域名。

四、ESD防靜電在線監控系統-軟件注意事項

1、靜電儀通訊方式，RS485手拉手連接到TCP/IP轉換器上，但是對應1個轉換器可能涉及到幾條產線的設備，軟件要能設置對應TCP/IP模塊連接的靜電儀 30個對應2條線 地址碼 01-015對應的是那條線，016-030對應的是那條線，軟件要可以多選配置模式。

2、軟件監控界面一條產線靜態最多監控 35個工位，大于左右滾動顯示，行數顯示范圍看實際效果，大于顯示行數，就換頁顯示。

3、產線名稱和工位名稱可以通過軟件后臺修改。
