       隨著信息化的發展，安燈系統（Andon）在企業生產管理中的應用技術在不斷提高，不斷發展，給制造業企業帶來了很多好處，安燈系統也越來越受到企業管理者的重視。安燈系統在制造業的應用中主要針對，人、機、料、法、環等幾個方面來進行對應的突發異常事件報警。

       當某條生產線或工位遇到(品質異常、設備故障、缺料等各種異常)時,能第一時間呼叫生產部、質檢部、采購部、制造部等相關部門在第一時間來現場處理問題，同時能通過LED顯示屏把生產相關的信息顯示出來,當遇到緊急故障時保證相關人員可以直接通過顯示屏就能清楚了解到異常出現的地方及類型等詳細內容，并且能跟蹤異常狀況到問題解決的整個流程，促使解決問題流程的實施等。生產線的貫通，通過觸摸的安燈系統，可以及時了解到自己的生產情況，有助于企業目標生產，目標管理，從而提高生產效率。

一、安燈系統部署范圍：

計劃先實施9條樣板線，共計9個按鈕盒，5個看板。適用于管理、機修、質檢、物料等相關部門。

二、安燈系統主要功能：

1、報警聲音提示：正常顯示屏顯示北京時間，異常顯示屏發出聲音報警，處理中顯示屏靜音顯示呼叫信息。

2、觸發機制：每個工位配置工位安燈按鈕盒。工位安燈按鈕盒觸發異常，支持呼叫主管、設備異常、品質異常、缺材料、缺紙等事件觸發 。

3、異常提醒方式：將異常線別、工位和異常類別通過微信等等，逐級發送。同步在液晶電視中顯示。

4、異常的響應和解除：異常處理人員在相應工位的安燈按鈕盒觸發第二次，系統軟件自動識別當前為異常響應中， 觸發第三次為：解除異常。

5、目視化要求：車間安裝一臺60寸液晶電視，實時顯示各產線異常狀態及工時損耗等信息。各個部門有分看板，43寸電視。

6、提供軟件管理平臺：滿足工程建模、權限管理、數據匯總報表管理、異常事件原因備注、對應異常責任人綁定等。

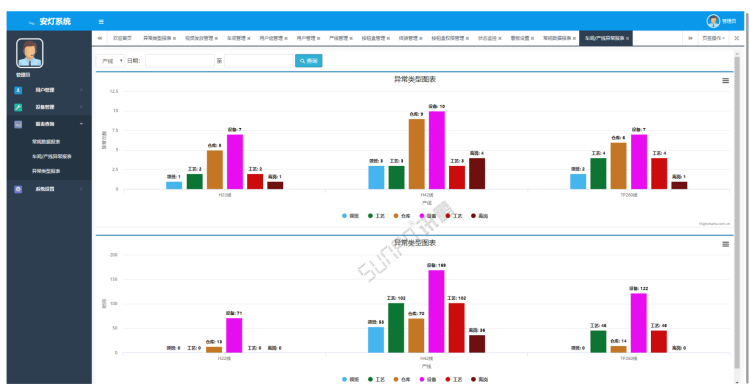

7、報表輸出：系統后臺每日自動生產事件日志，生成相應的事件、次數、占比、OEE等圖表，支持條件查詢。

       安燈系統是現代工業化與信息化融合的應用體現，也是實現智能化制造的必經之路。安燈系統借助于信息化和數字化技術，通過集成、仿真、分析、控制等手段，可為制造工廠的生產全過程提供全面管控的一種整體解決方案。

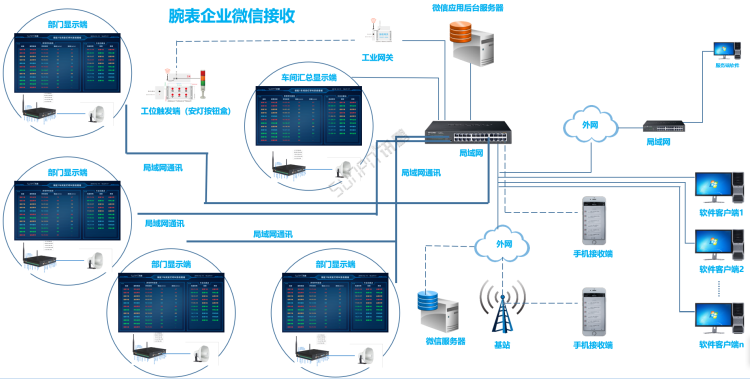

安燈系統架構

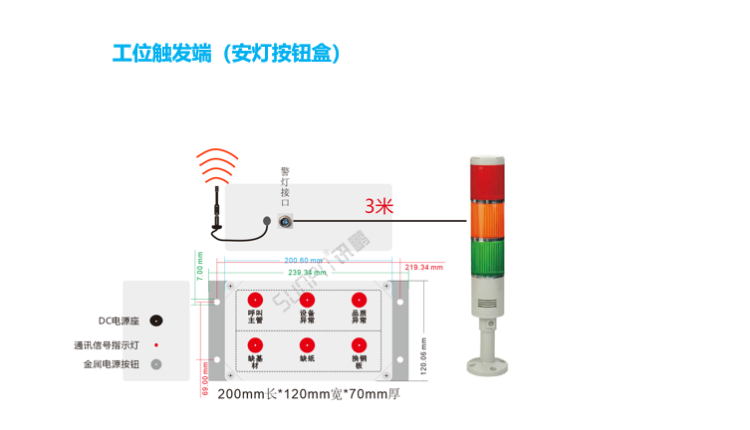

安燈系統工位觸發端硬件說明

按鈕盒名稱：呼叫主管、設備異常、品質異常、缺基材、缺紙、換鋼板

三、安燈按鈕盒功能介紹：

1、按鈕盒根據地址區分機臺。

2、按鈕盒：帶燈、不帶鎖、帶電源按鈕，觸發按鈕盒后，看板顯示安燈信息并播報語音播報。

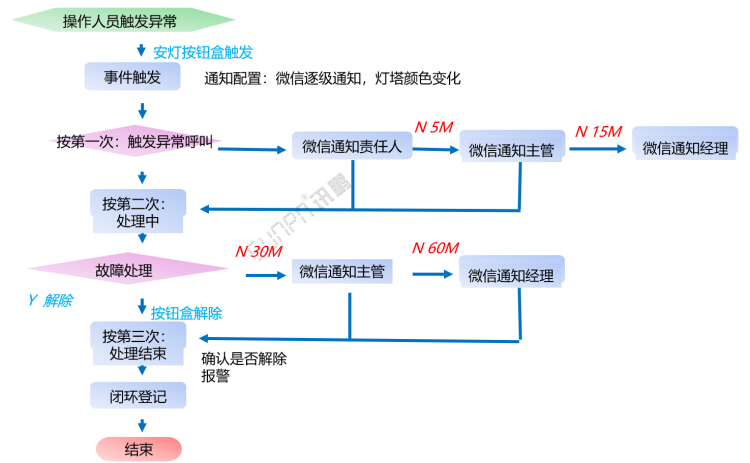

3、按第一次：觸發異常（亮紅燈、一級），  按第二次：處理中（亮黃燈二級），按第三次：異常結束（亮綠燈、三級）；形成閉環，警燈只會亮一個，優先級別為： 一級 → 二級 → 三級，有紅燈時： 只亮紅燈；

4、通訊測試：按下按鈕，按鈕燈常亮表示通訊連接成功。按下按鈕，按鈕燈閃爍則表示通訊連接失敗。

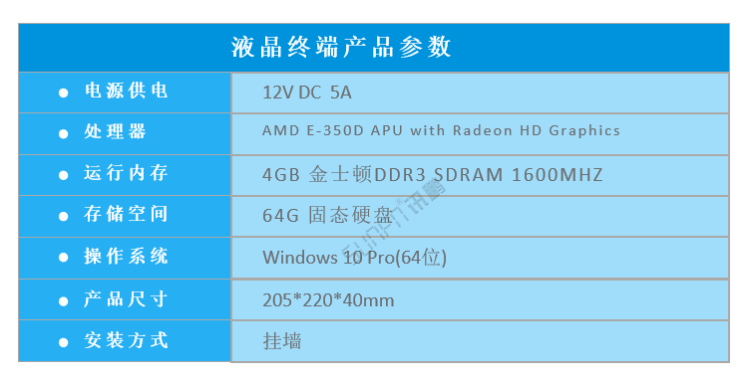

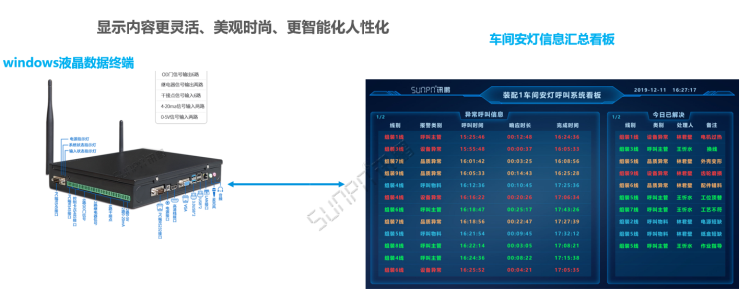

安燈系統車間匯總顯示端硬件說明

       一個周期內各類報警信息匯總顯示和工時損耗信息可視化顯示所在車間產線異常情況和相關數據的統計圖表，以及各線別仍存在的系統報警情況。

四、軟件功能說明：

1、設置參數,添加報警工位、設置報警推送方式（微信推送）分等級逐級上報。

2、現場報警數據的實時監控與提示。

3、歷史報警數據的查詢，查詢條件：時間、報警類型等

4、報警數據EXCLL報表匯總統計與追溯導出，導出格式：異常呼叫信息（線別、報警類型、呼叫時間、響應時長、完成時間）------表格可以手動求和今日已解決（線別、類別、處理人、備注），備注需要在軟件后臺進行輸入，然后在匯總看板進行顯示。

5、 KPI考核數據參考，分析報警時長，響應時長、處理時長等

6、 按鈕盒管理欄目增加： 具體按鈕報警信息可對某個看板或多個看板進行展示安燈信息，用于部門安燈信息在本部門展示；

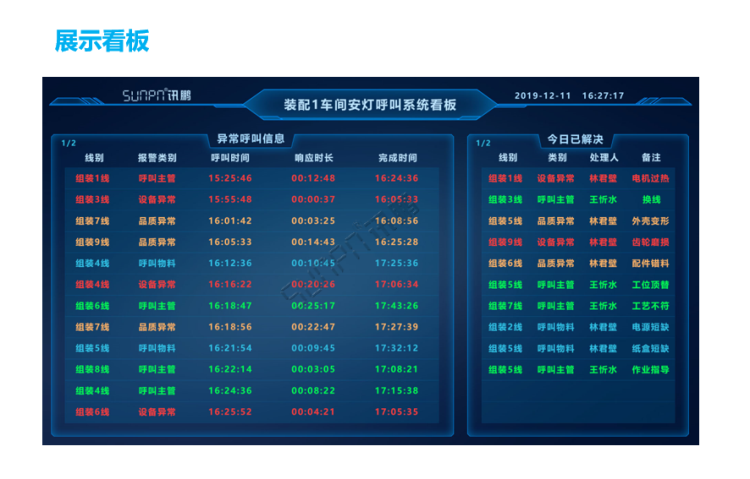

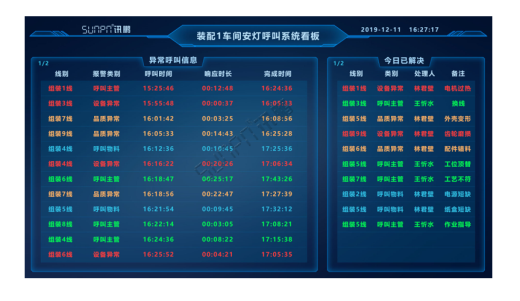

安燈系統展示看板

 五、安燈系統顯示屏功能說明：

1、每個看板有權限設置， 所展示的信息內容是本車間或者本部門的安燈信息內容；

2、顯示看板會展示： 正在發生的安燈信息與處理完成后的安燈異常信息；

3、看板連接喇叭，有異常信息時； 可以進行3次的語音播報

4、產線名稱： 可以根據實際名稱進行修改；

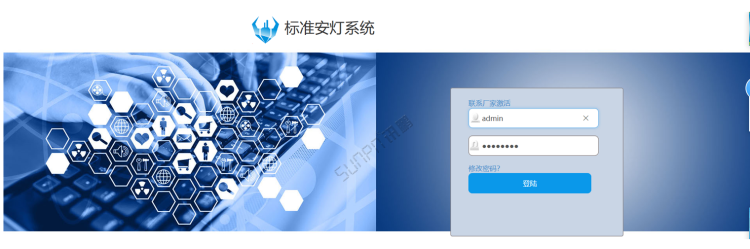

安燈系統軟件登錄界面

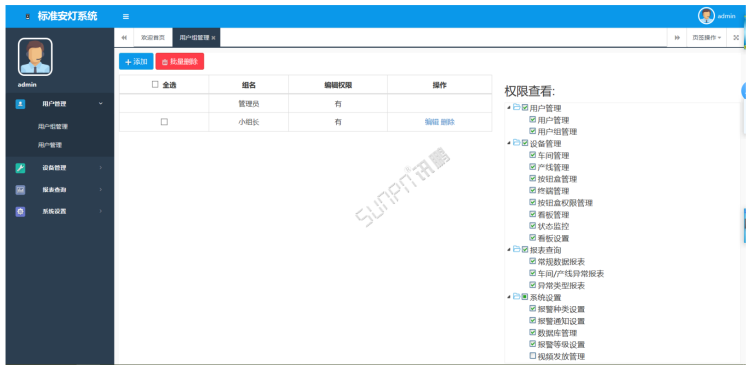

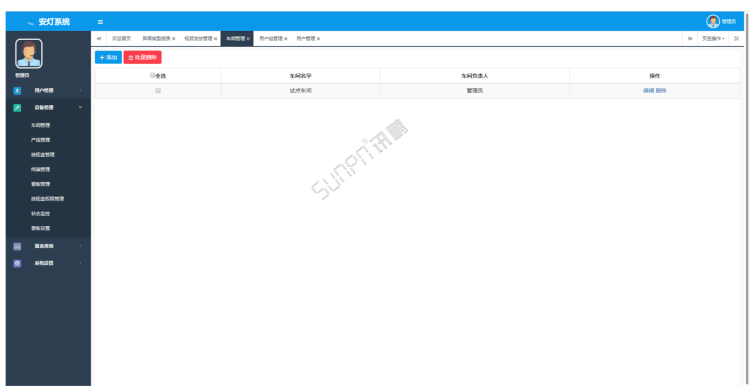

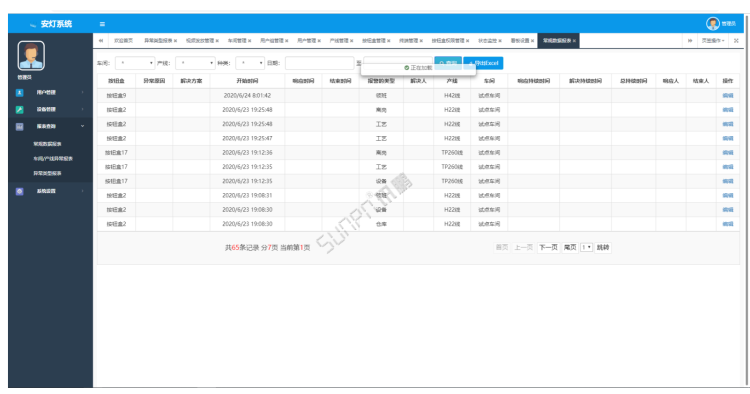

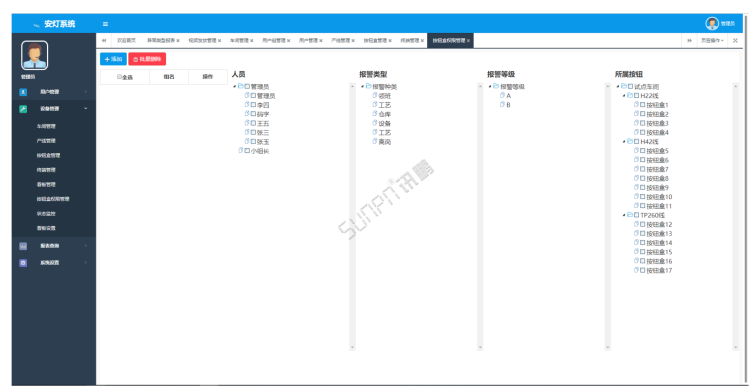

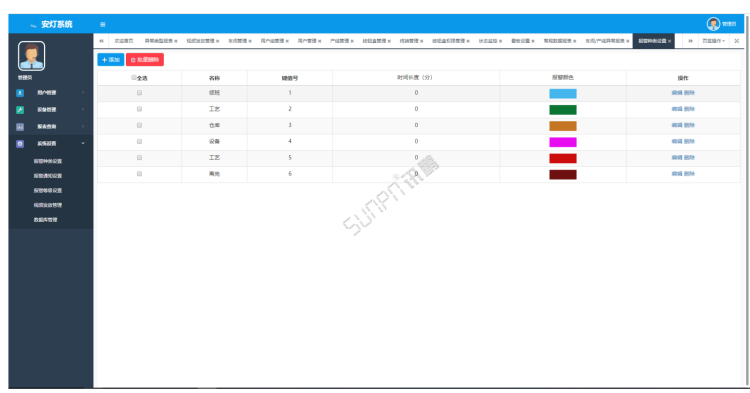

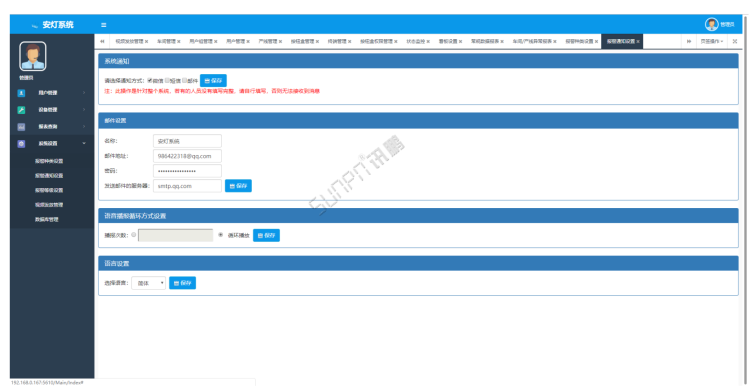

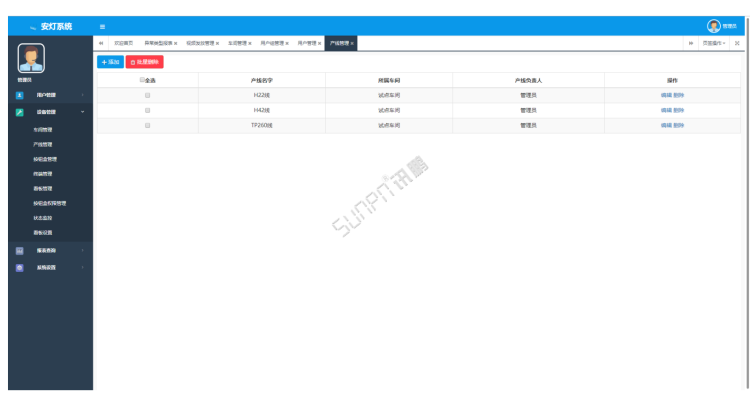

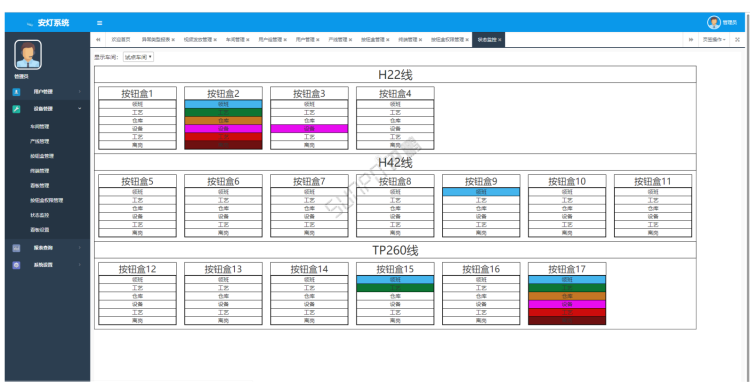

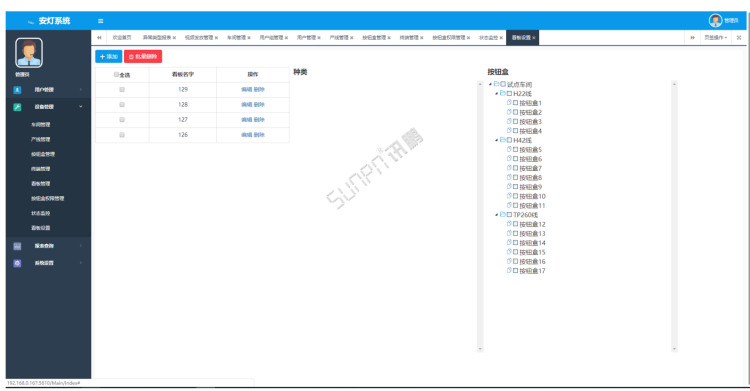

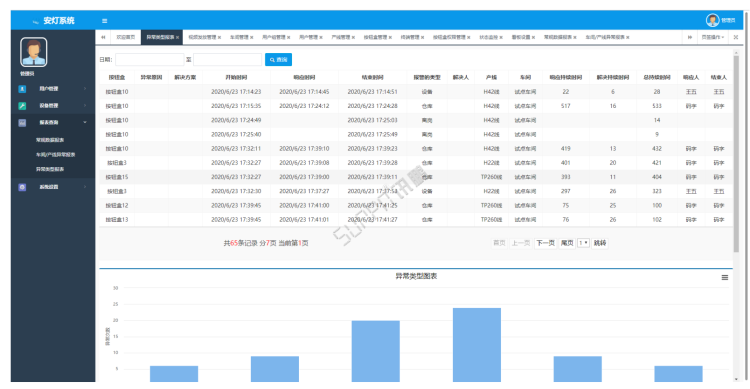

安燈系統軟件管理后臺界面

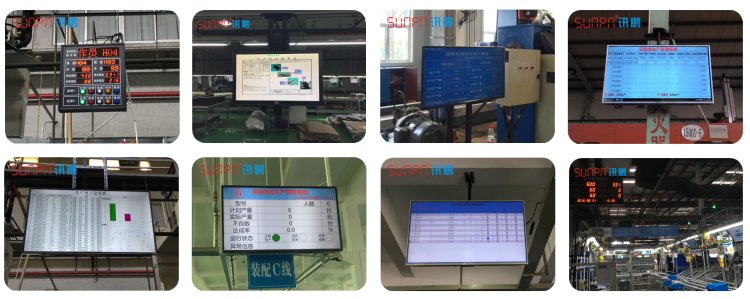

安燈系統現場案例

【2021.4.25-HZC00881-HZC00888】
