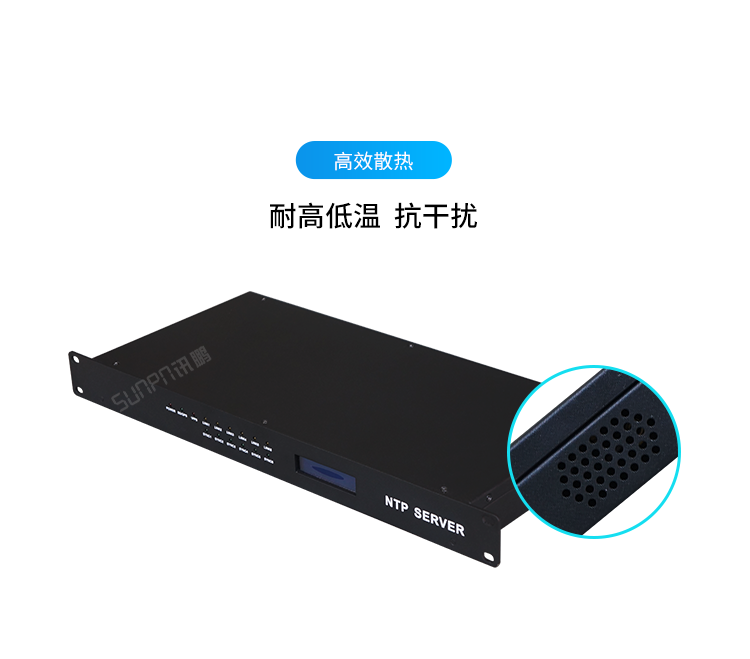

SP-SS06A是訊鵬科技自主研發的一款工業級創新型以太網NTP網絡授時服務器，基于GPS接收機和北斗二代接收機部件雙模接收，保證了授時的高精度、可靠性和穩定性；鋁合金機架式設計，便于服務器安裝部署；NTP和秒脈沖信號輸出，授時精度可達≤1uS。

       NTP網絡授時服務器是用于局域網服務器時間同步使用的，可以保證局域網所有的服務器與時間服務器的時間保持一致，SP-SS06NTP網絡授時服務器具有抗干擾性強、低功耗、多平臺多系統支持、故障報警等功能，為網絡設備（用戶）提供精確、標準、安全、可靠和多功能的同步時間服務。

一、NTP網絡授時服務器GPS模塊參數設置

1、設置輸出頻率: 5Hz;

2、設置波特率: 115200bps;

3、設置衛星信號信息;

4、設置接收GPS和北斗信號;

5、設置協議版本4.1。

NTP網絡授時服務器-產品介紹

二、修改NTP服務器IP地址

（一）、NTP網絡時間服務器的IP地址一般貼在相應網絡接口的下面,如需修改其IP可以通過WEB服務器、TCP配置軟件實現。

（二）、通過WEB服務器修改IP:

1、將一臺裝有IE瀏覽器的PC通過網絡與NTP服務器鏈接,修改PC的IP地址到NTP服務器相應網段;

2、在PC的IE地址欄輸入NTP服務器的IP地址,進入登陸頁面,輸入賬號、密碼(默認為空)進行登陸;

3、修改NTP服務器的IP、網關、子網掩碼,保存退出。修改后的信息請妥善記錄好。

（三）、通過TCP配置軟件修改NTP服務器IP:

1.打開TCP配置軟件“NetworkSettings”。

2.在主窗口中點擊“搜索設備”。

3.點擊當前待修改的設備IP,修改配置參數。

4.修改本模塊IP地址。

5.保存修改即可。

三、NTP網絡授時服務器同步時鐘操作

（一）、Windows操作系統進行同步操作

1、打開控制面板，單擊“時鐘和區域”;

2、單擊“日期和時間”，選擇“Internet時間” ，單擊“更改設置”;

3、修改服務器IP,勾選“與Internet時間服務器同步”，單擊“立即更新”;

4、查看同步成功提示信息;

5、單擊“確定”，設置完畢。

（二）、Linux和Unix操作系統進行同步操作

1、查看計算機是否安裝NTP服務，程序名一般為ntpd,如沒有安裝則需要安裝此服務:執行“sudo apt installntp”安裝NTP服務。

2、修改/etc/ntp.conf 文件，任意位置加入- -行Server x..X.XXx.xxx配置語句，其中x...x.xxx為NTP服務器的IP地址;此時操作系統十幾分鐘的間隔自動與NTP服務器同步，也可執行其他命令:ntpdate -d x.x.xx.xxxx #調試查看時間差異ntpdate x...xxx.XXx #手動立即。同步時間date-R #檢查時間是 否同步Issrc -ls xntpd#查詢本機NTP服務狀態ntpq -p #查看主備NTP服務器狀態。

（三）由于系統默認的時間同步間隔是7天,時間同步間隔較長,我們也可以通過修改注冊表來手動修改它的自動同步間隔以提高同步精度,以下以XP系統為例:

1. 在“開始”菜單-→“運行”項下輸入“Regedit” 進入注冊表編輯器。

2. 展開[ HKEY__LOCAL__MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\TimeProviders\NtpClient ]分支,并雙擊SpecialPollInterval 鍵值,將對話框中的“基數欄”選擇到“十進制”上。

3.對話框中顯示的數字正是自動對時的間隔(以秒為單位),比如默認的604800就是由7(天)X24(時)X60(分)X60(秒)計算來的。設定時間同步周期(建議設為900=15分鐘或3600=1小時等周期值) ,填入對話框,點擊確定保存關閉對話框。

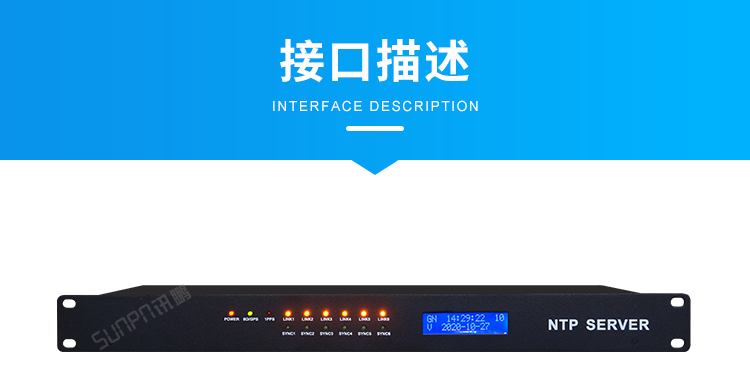

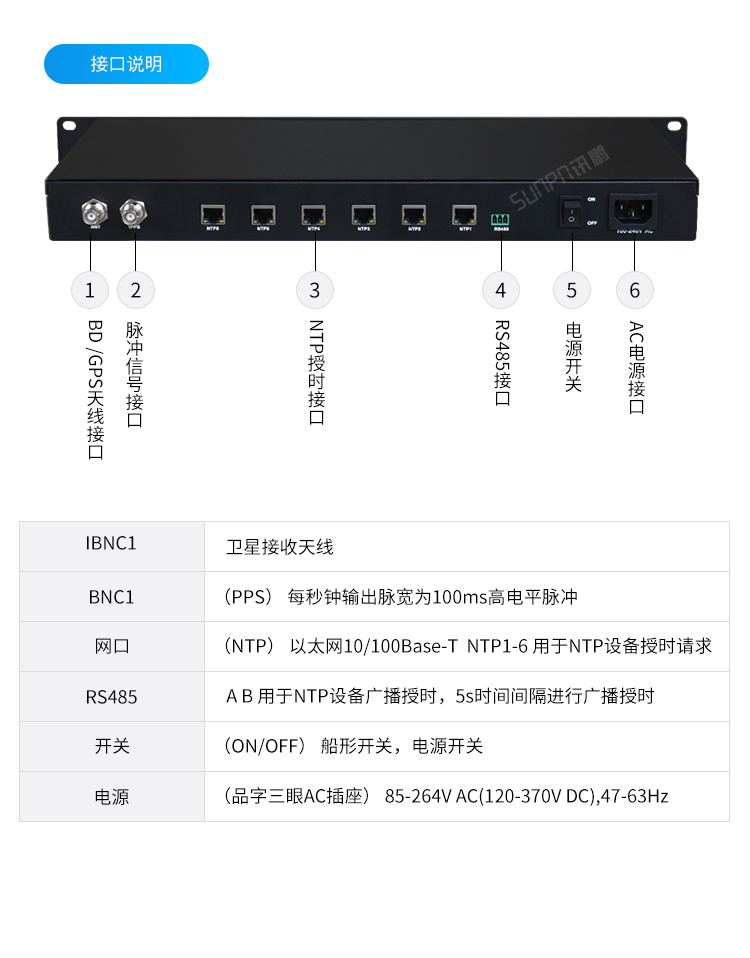

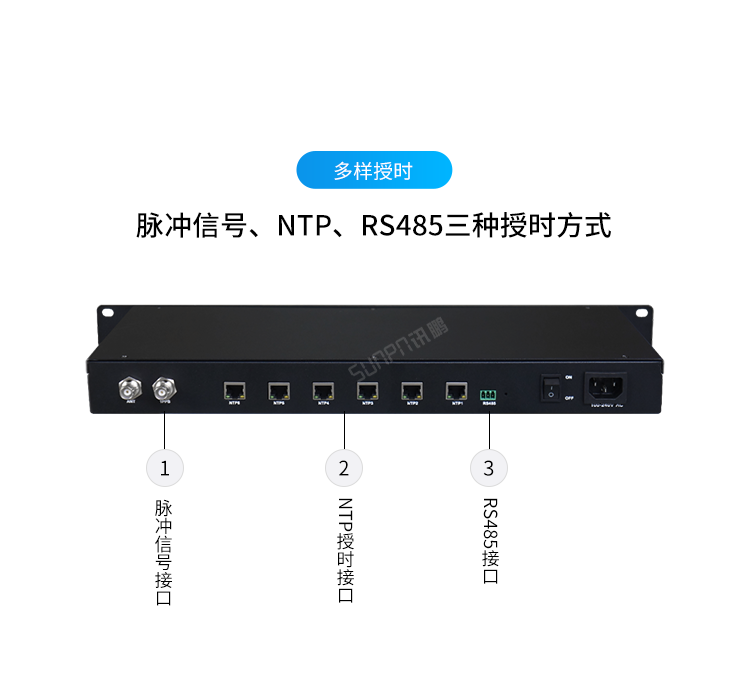

NTP網絡授時服務器-接口描述

 四、NTP網絡授時服務器安裝

1、天線的連接：根據上面“接口描述”的說明，將衛星天線連接到同步鐘后面“ANT” 天線接口。

2、電源的連接：根據上面“接口描述”的說明，將電源線接入相應電源端子接口

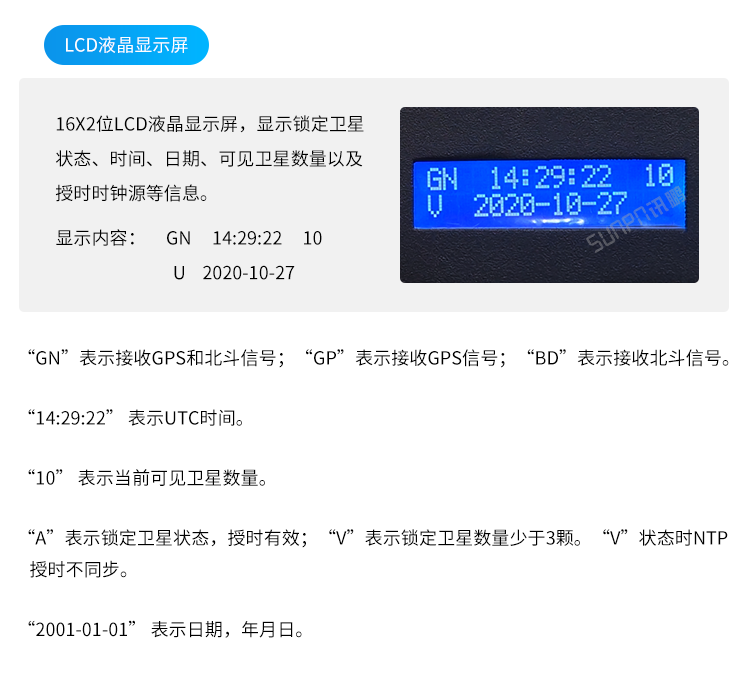

3、同步鐘投入與運行：根據上面“接口描述”的說明,將同步鐘的輸出端口連接到相應的需要對時的保護系統、PC、服務器等裝置。閉合后面板上的電源開關,LCD顯示器顯示此時同步鐘鎖定衛星狀態為“V”。同步鐘經過幾分鐘時間的初始化，才能同步時間。初始化結束后,同步鐘得到衛星同步信息,顯示標準本地時間,此時同步鐘鎖定衛星狀態為“A”。然后查看需對時的其他裝置的時間信息是否校準,如果沒有校準需查看同步鐘和需對時裝置對方式(對時方式參考“接口描述”的輸出定義)是否匹配、連接線是否正確、網絡IP是否正確等等。

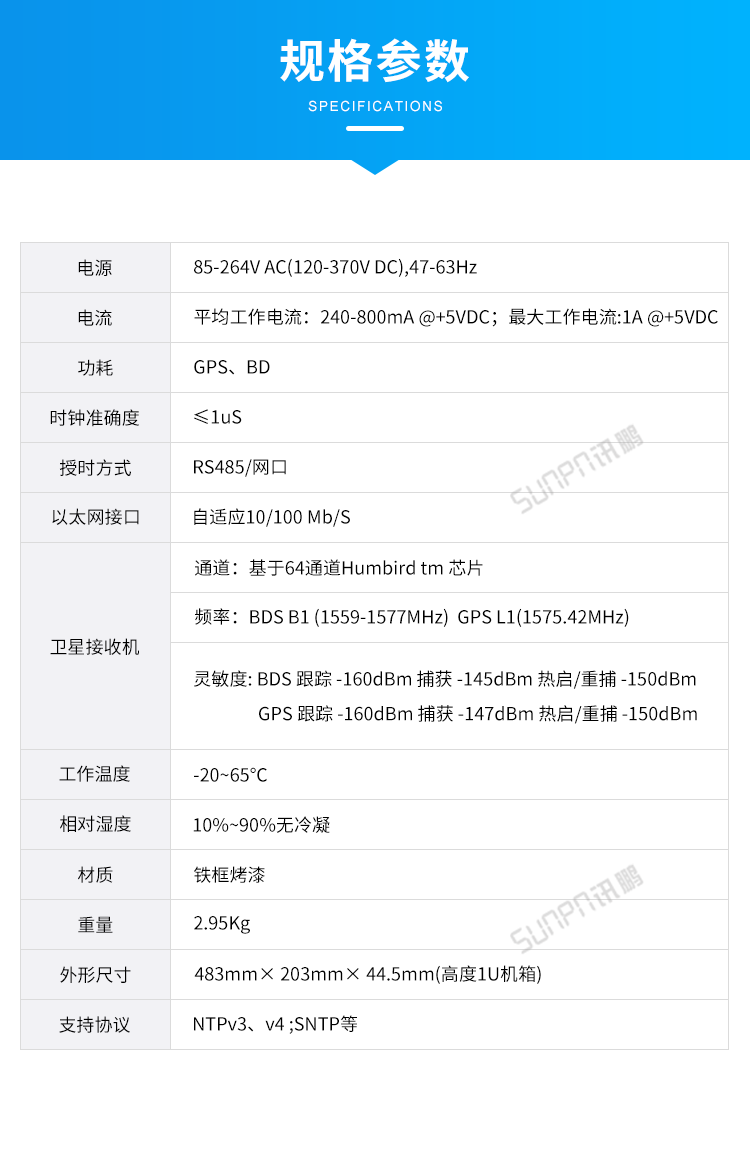

NTP網絡授時服務器-參數說明

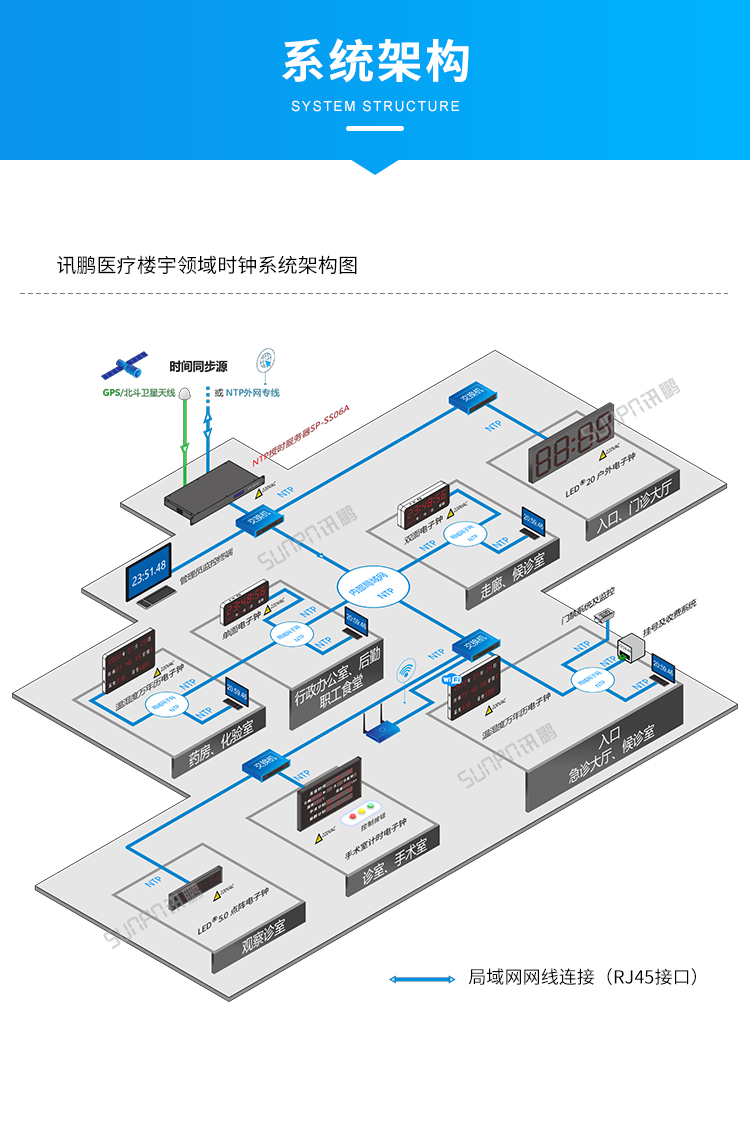

NTP網絡授時服務器-系統架構

NTP網絡授時服務器-應用場景

       訊鵬NTP網絡授時服務器以其數萬臺客戶端的容量，廣泛應用于學校、考場、金融、移動通信、石油、電力、交通、工業以及國防等領域。

【2021.4.19-SS06A】
