        安燈系統是精益生產管理體系中的一個重要組成部分，是加強工廠車間生產過程的管理，相關信息做到目視化，信息傳遞做到快捷化，工序過程透明化，提高生產組織效率的一種手段。在生產流程中建立一個發現并放大問題，及時分析問題，防止不合格品繼續生產、接收和流轉的管理機制，并與質量管理體系結合在一起，做到不制造、不接受、不傳遞不良品。

一、工位作業andon系統操作流程

1、當操作者需要幫助、發現質量等與產品制造、質量有關的問題，他就可以直接按下安燈按鈕，直接激活A(yù)ndon系統，該信息通過操作工位信號燈、Andon看板、廣播將信息發布出去，提醒所有人注意。

2、班組長響應質量要求， 與操作工一同確定問題。如果班組長可以解決問題，重新按下安燈按鈕，系統恢復正常。如果確定的問題必須向其它部門求助解決，則班組長通過設置在區域集中呼叫臺進行呼叫，將信息類型、呼叫內容再次通過Andon看板、廣播將信息發布出去，呼叫物料、質量、油漆、維修等前去處理問題。

3、如果有過程控制的顯示看板，看板將高亮顯示下面的信號狀態；

4、異常信息發送方式的多樣性：即時通訊軟件、短信、郵件；

5、采用逐層報警機制，保證異常狀況迅速有效地得到處理；

        安燈系統以實時監控生產過程中各工位的生產工作狀態為目的。實現制造業在生產過程中出現的各類問題時，能及時發出工位報警，并通知報警相關負責人，第一時間處理報警工位的問題。同時實時記錄個站點的報警狀態，報警時間，處理時間。用于協同各部門及時處理報警，降低停機時間，提高設備開機率，提高生產效率。生產管理及其技術人員可通過手機或者辦公室電腦隨時查看生產線運行狀況，從而實現遠程移動辦公。

         目前很多行業都有無線安燈系統的影子，訊鵬安燈系統為了提高企業的整體效益，優化升級企業管理流程，通過改造企業向信息化轉型來提升工作效率非常有效的手段之一。

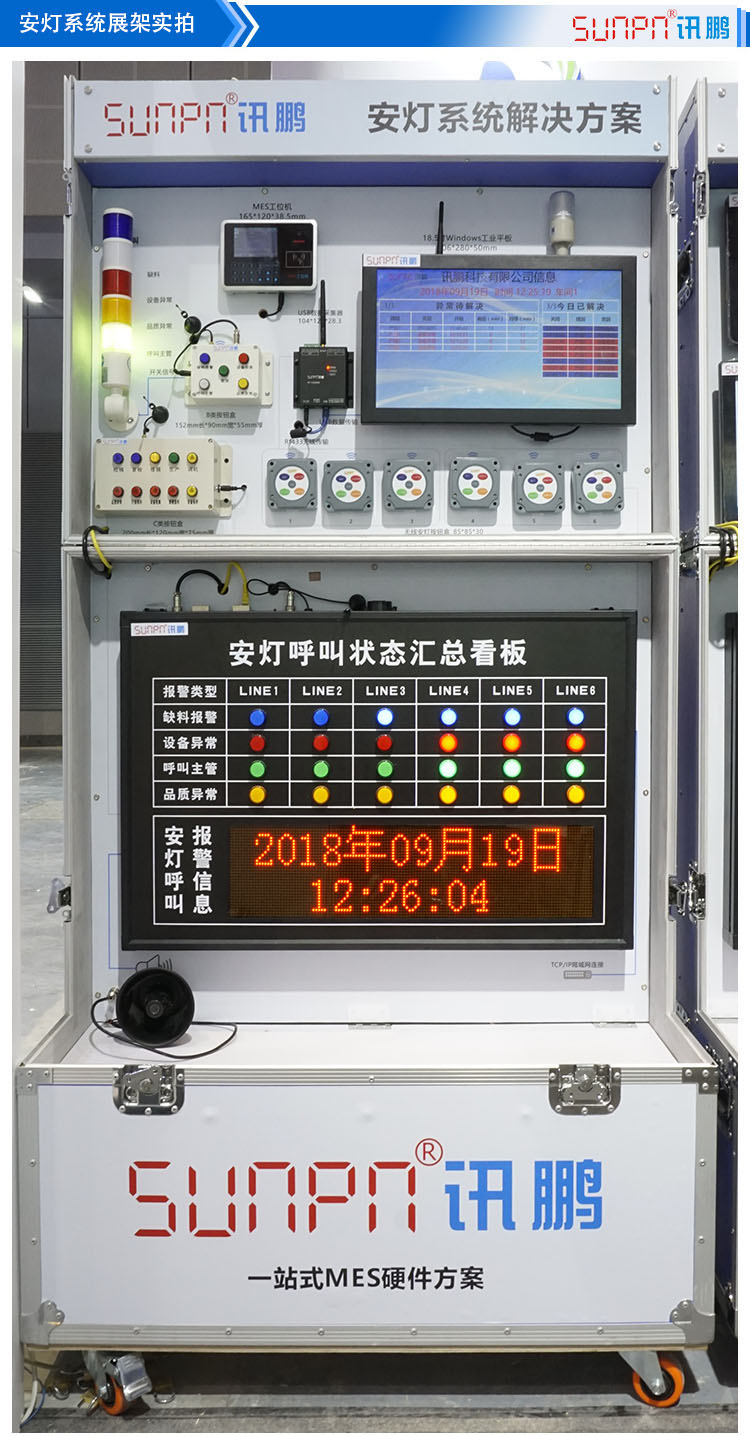

安燈系統解決方案展架實拍

安燈系統解決方案架構圖

安燈系統解決方案功能簡介：

一、工業平板安燈系統

        工業平板安裝標準安燈呼叫系統軟件，1/2/3號無線安燈按鈕盒的呼叫信號由USB數據采集器接收，再通過USB數據傳輸至工業平板顯示。

二、安燈系統呼叫狀態匯總看板

1、4/5/6號無線安燈按鈕盒的呼叫信號直接通過RF433傳輸至安燈看板指示燈顯示。

2、“安燈報警報警信號”欄接收“C類按鈕盒”無線信號，支持輪播無線報警信號，輸出語音播報。

        語音播報內容：02當前校模、02進行首檢、02當前修模、02進行生產、02調機狀態、02、品質異常、02打首尾料、02設備故障、02清理廢料、02設備保養。

三、MES工位機同樣可代替呼叫按鈕盒發出報警信號，并簡單顯示在工位機顯示屏上。

四、B類按鈕盒與警燈為另一個生產管理看板安燈配件，通過無線發送報警信號。

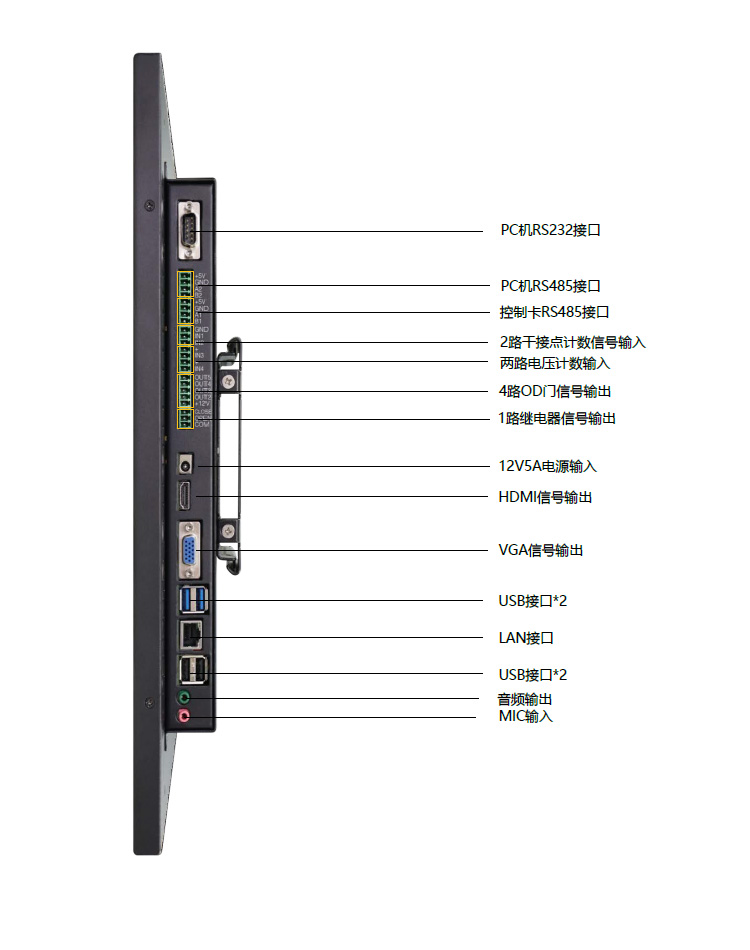

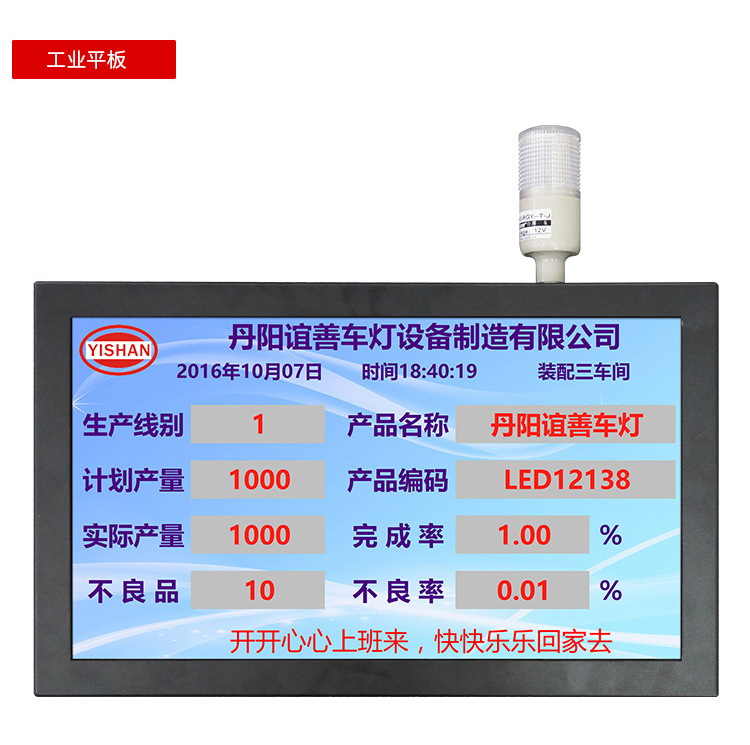

安燈系統解決方案-工業平板硬件介紹

         訊鵬工業平板為觸摸屏一體機SP-PBA內置訊鵬科技自主研發的接口擴展卡，集E-SOP和智能工位終端功能于一體，可播放SOP作業指導書、安燈呼叫報警、工位計數、刷卡簽到、掃描物料信息等。PC內部自帶電源和電源監控功能，在外部切斷電源或供電異常的情況能夠無縫切換到后備電源并能執行正常關機程序，從而解決業內WINDOWS操作系統斷電損壞系統程序或文件的通病，保證了系統高度穩定和可靠。

工業平板分為Windows和Android兩個版本，每個版本均有四個尺寸可選。

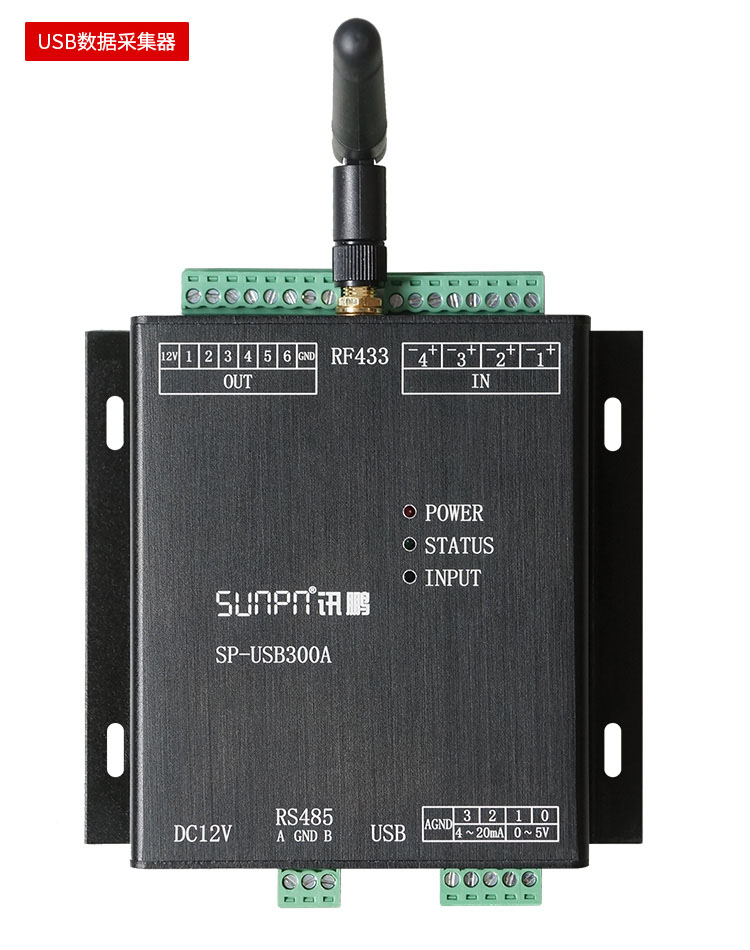

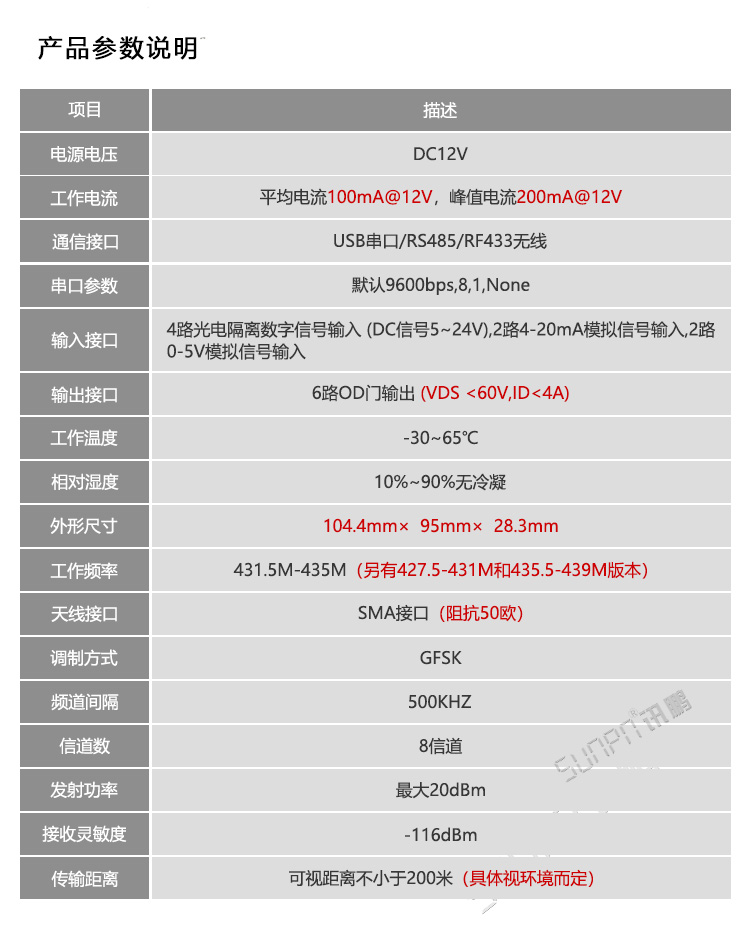

安燈系統解決方案-USB數據采集器硬件介紹

        深圳訊鵬科技有限公司自主研發的SP-USB300A工業數據采集器，可通過USB接口輕松實現Windows，Mac，Linux和Android 主機功能擴展，并針對智能制造、智能家居、智慧農場、工業控制、工廠設備等數據的采集與控制做了專業的一體化設計，用戶只需通過簡單的指令并可采集設備的狀態信號、計數信號、4-20mA、0-5V的模擬信號以及輸出信號對設備進行相應的控制，并可實現有線到有線，有線到無線等不同設備之間數據交換，從而輕松實現物聯網。

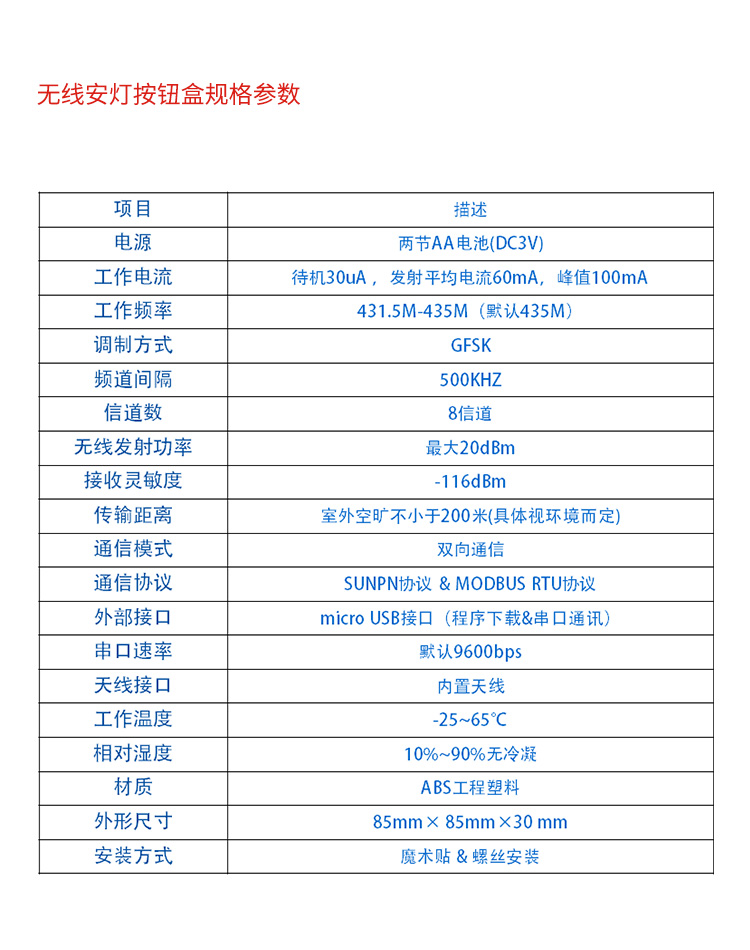

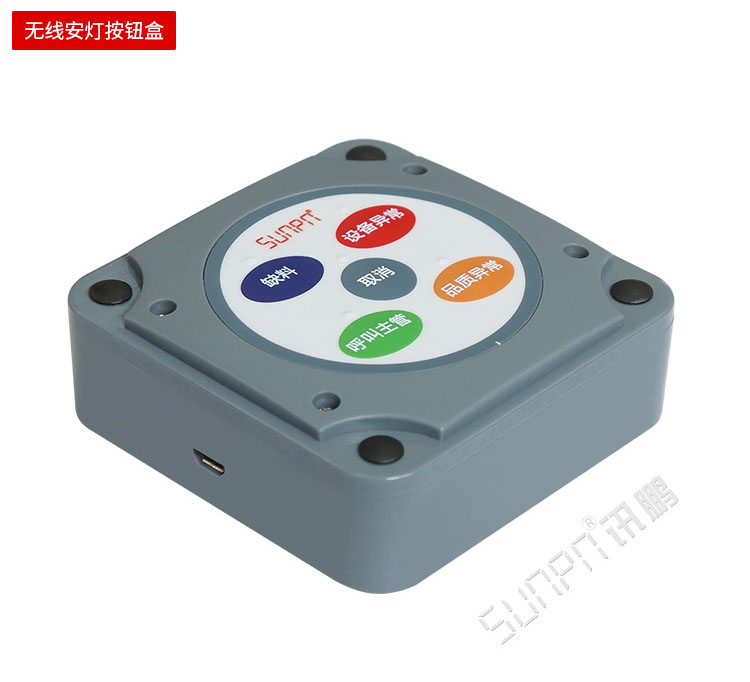

安燈系統解決方案-無線安燈按鈕盒硬件介紹

        SP-AD433A是訊鵬科技自主研發的一款工業級無線呼叫終端，產品采用GFSK調頻技術，信號覆蓋范圍廣、穩定性強；通訊采用雙向通訊，并帶LED狀態指示燈，可確保信號正確到達；在功耗方面做了專門的優化設計，兩節AA電池通常可使用2-5年；產品可廣泛應用于工業呼叫現場，安燈系統等領域。

無線安燈系統按鈕盒操作說明

1、按鈕盒參數配置說明

按鈕盒通過配置軟件可方便簡單的對按鈕盒的地址、無線信道、MODBUS設備地址、MODBUS寄存器地址等相關參數進行配置，配置說明見《SP-AD433A無線按鈕盒配置軟件使用說明》，產品出廠可按用戶應用需要預先配好。

2、按鍵操作說明

按鈕盒每個按鍵都可以表示三種狀態“0”“1”“2”（軟件可配置1~3種狀態）“0”為關閉狀態(指示燈滅)，“1”為打開狀態(指示燈亮)，“2”為其它狀態（指示燈慢速閃爍，10分鐘后指示燈停止閃爍）。中間按鈕可配置為是否有取消鍵功能（默認為取消鍵功能），取消鍵只有“1”狀態，它可聯動取消其它所有按鍵的狀態指示。按鈕盒按鍵按下時傳輸無線數據，成功收到應答并對應的指示燈指示，如果通訊不成功則指示燈快速閃爍提示。通訊報文詳見《SP-AD433A無線按鈕盒通訊協議》。

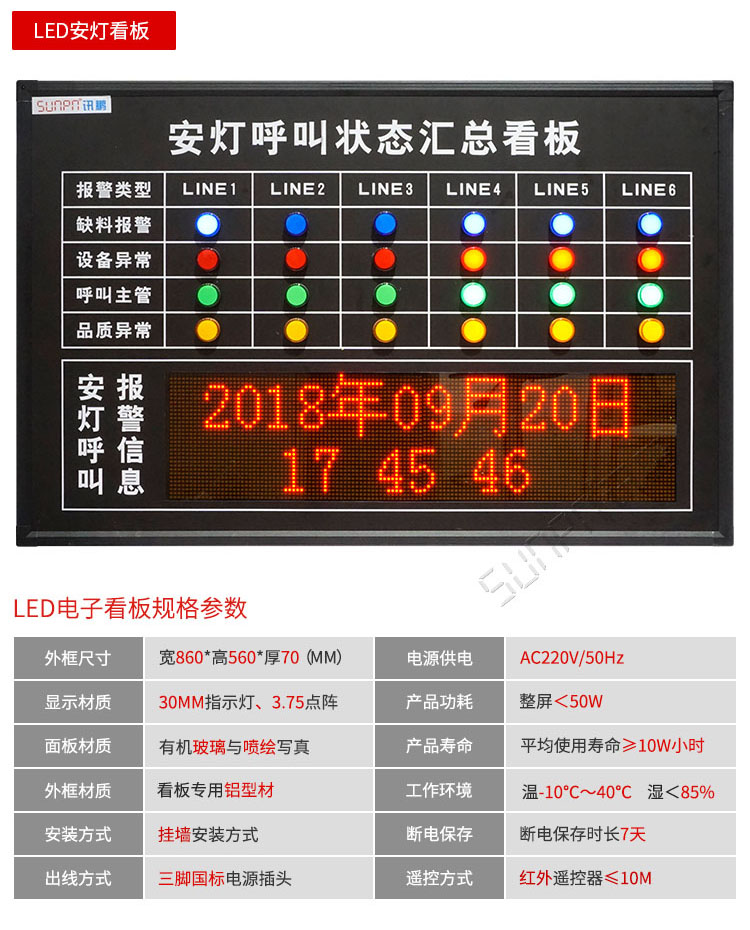

安燈系統解決方案-LED安燈看板產品介紹

         電子看板管理是企業實現生產智能化、即時化、可視化的重要手段，也是MES系統的重要組成部分。通過看板管理能夠提高制造效率、設備效率和產品的品質，使得庫存、生產、品質和機臺等設備的運轉狀況，處于可控的狀態。各部門和生產環節的緊密合作，可視化管理、精細化管理，節省庫存。在發生問題時，可以在第一時間內被感知，相關的人員能夠在第一時間采取措施，減少了企業的響應時間。

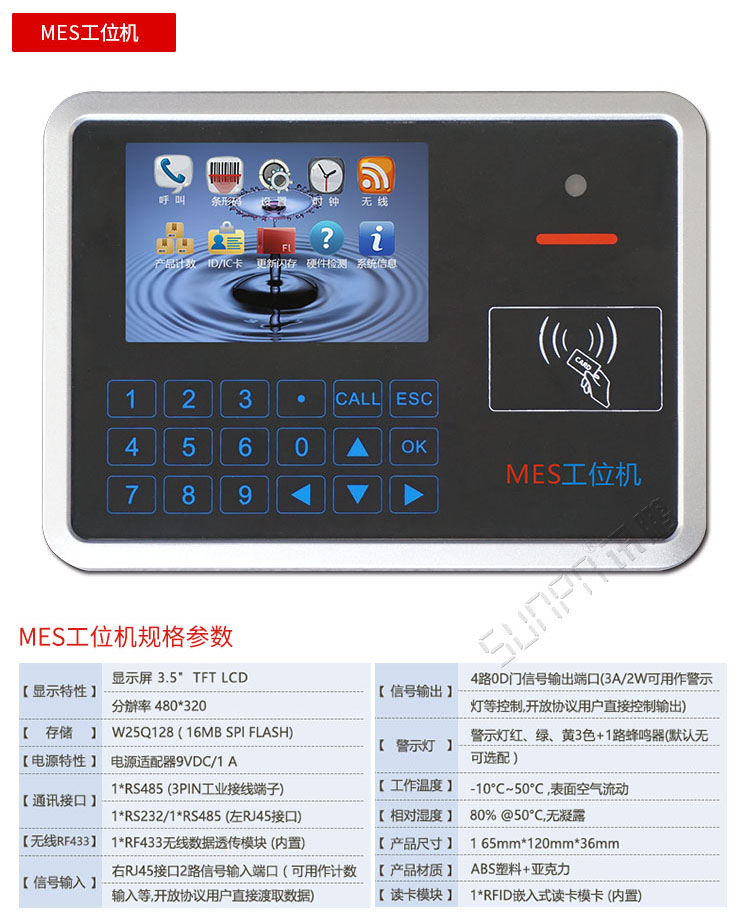

安燈系統解決方案-MES工位機硬件介紹

         訊鵬MES工位機是專為工位計數和安燈呼叫和顯示一體的工位終端。系統通過無線RF433I或RS485通訊連接；自帶刷卡功能和3.5寸LCD顯示屏，可顯示安燈呼叫結果和計數數據、ID卡信息、掃描槍數據等。系統操作簡單便捷，滿足大部分工位操作需求。

安燈系統解決方案-案例參考

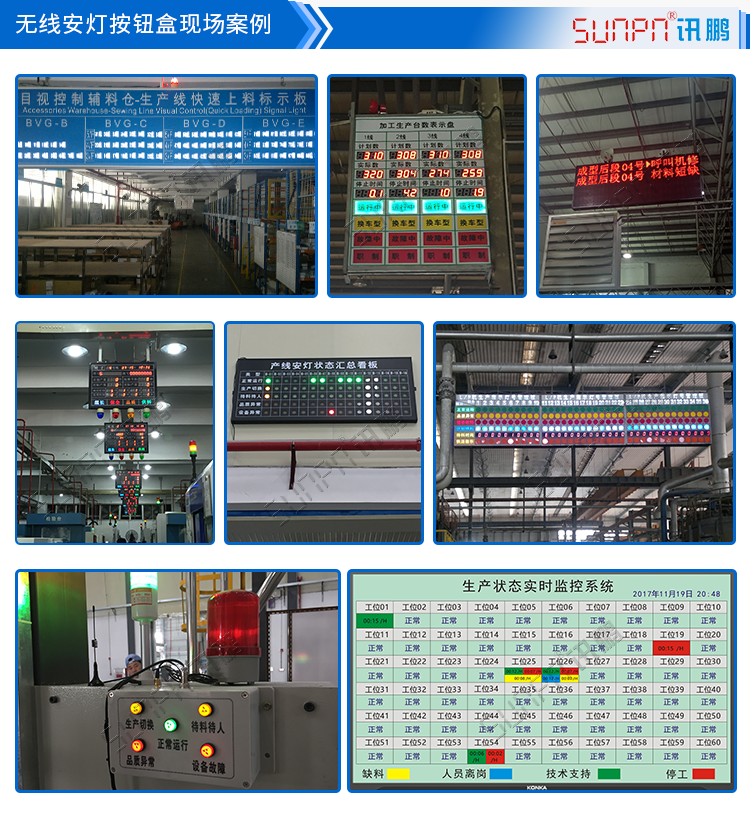

安燈系統解決方案-現場案例
