        看板作為現代企業精益改善的重要工具之一，是我們工廠改善過程中必不可少的產品，如今，生產進度看板在提升車間管理現代化的流程操作中起到了舉足輕重的作用，很多的現代化工廠車間都在不斷引進工廠車間生產進度看板，來提升我們生產車間的效率。

       目前，我們的企業都想要用低成本造就高品質的產品，這就需要我們在生產管理上進行信息化的處理，通過利用生產進度看板、生產管理看板、生產管理系統等等工具來實現車間生產管理的有效性、高效率以及低成本性。只有采用各種生產管理的手段，才算是真正意義上提高工作效率和降低成本的措施。

一、生產進度看板的作用

1、車間生產進度看板可以傳遞生產信息，做到統一管理，我們生產現場的作業人員眾多，將信息逐一傳遞到每一個人是不現實的。通過車間生產進度看板傳遞信息，既準確有迅速，還能避免以訛傳訛或者傳達遺漏的現象。

2、生產車間可以利用生產進度看板幫助管理，防微杜漸看板上的數據、計劃有利于工作人員保持工作進度，有利于新人更快的熟悉業務，有利于強化管理人員的責任心。

3、利用生產計劃看板幫助我們形成改善意識，讓大家都學到好的方法和技巧，展示改善成績，讓參與者有成就感、自豪感。

4、生產計劃看板幫助加深客戶的印象，樹立良好的企業形象，讓客戶可以迅速而全面的了解企業，并留下深刻的印象，更好的展示我們企業的管理水平。

        總體而言，生產計劃看板的操作和管理對現在的生產工廠的管理是很簡單的，只要我們想要去調整，去改變，我們就很容易去執行，只要我們的企業有決心去改變，簡單的生產計劃看板便是我們改革路上的助力器，小小的一塊看板，可以把我們車間出現的一切問題聚焦起來，讓我們車間的所有人都可以看到，透過現象看本質，最終能集思廣益高效的解決生產問題。

二、生產計劃看板產品賣點：

1、加強車間生產過程的管理，信息傳遞快捷化，工序過程透明化，提高生產組織效率

2、生產信息目視化，實時了解產線狀態、當前生產效率、直通率、不良率和完成率，顯示內容根據企業實際情況定制

3、當跟不上生產節拍或有非標準的狀況產生時，尋求幫助。使操作過程能夠防止缺陷產生或流入下一道工序

4、提升產品質量，降低生產物料損耗，降低人力成本

5、對工序作業、設備狀態、質量問題、供應物料情況等過程進行統計分析、報表生成對實時采集的現場生產狀況數據進行處理、存儲與管理，為生產管理的分析和后期的持續改善提供依據

生產計劃看板-匯總看板

三、生產計劃看板-匯總看板功能說明:

1、生產計劃看板日期時間星期，程序自動運行，可通過遙控器編輯校正

2、欄目數據由電腦軟件通過RS485實時通訊下發實時顯示【電腦軟件關閉時，匯總看板數據不顯示】

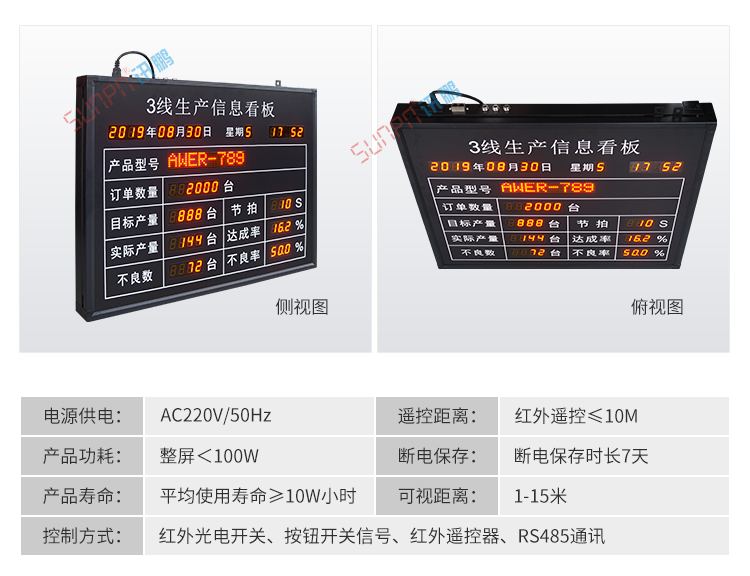

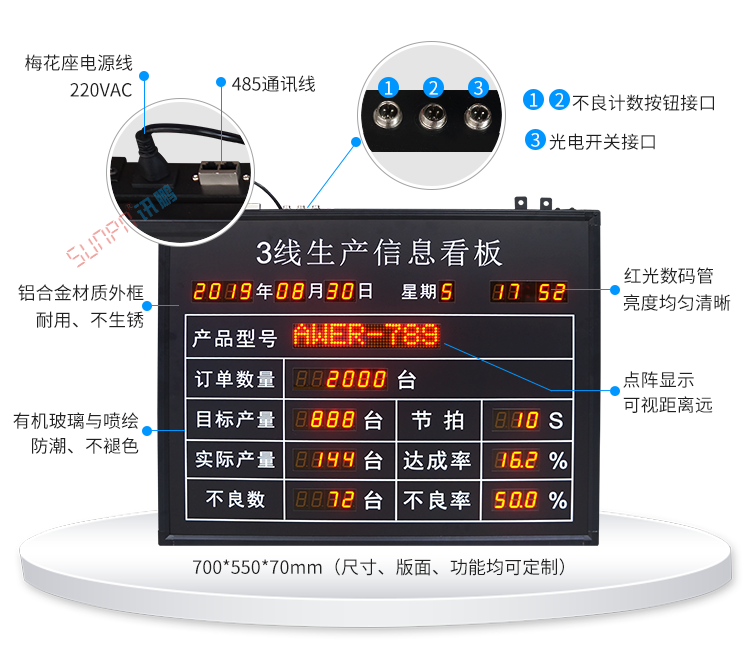

生產計劃看板-產線看板

四、生產計劃看板-產線看板功能介紹

1、產線看板日期時間星期，程序自動運行，可通過遙控器編輯校正

2、通過遙控或軟件編輯固定顯示，訂單數量顯示格式88888、產品型號顯示格式ABCD-123  目標產量顯示格式8888、節拍（自動倒計運行）顯示格式888S

3、實際產量通過光電開關信號累計計數，可用遙控器或軟件設置計數步長、光電間隔、閉合時間

4、看板由RS485通訊連接電腦軟件，軟件可對【產品型號、目標數量、實際數量、不良數】等欄目數據進行編輯下發；可通過軟件設置光電開關計數步長、光電間隔、閉合時間；可通過軟件設置不良數按鈕盒的計數步長

生產計劃看板-軟件界面

五、生產計劃看板-軟件界面

1、軟件可對產線看板【產品型號、目標數量、實際數量、不良數】等欄目數據編輯下發

2、可設置光電開關計數步長、光電間隔、閉合時間；可設置不良數按鈕盒的計數步長

3、可通過軟件采集產線看板數據，生成數據歷史記錄報表，并可導出報表EXCEL格式；可按時間節點、線別名稱條件查詢或追溯歷史生產數據

4、軟件下發數據到【匯總看板顯示】對應顯示；可通過參數設置，添加看板及配置參數

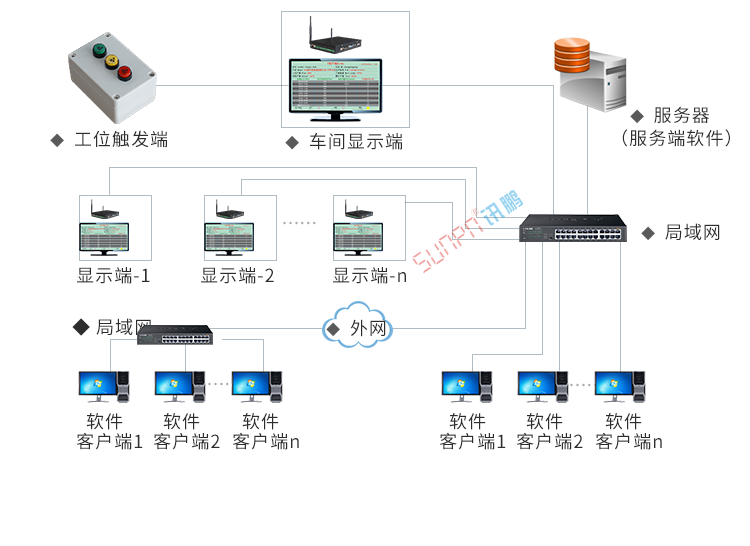

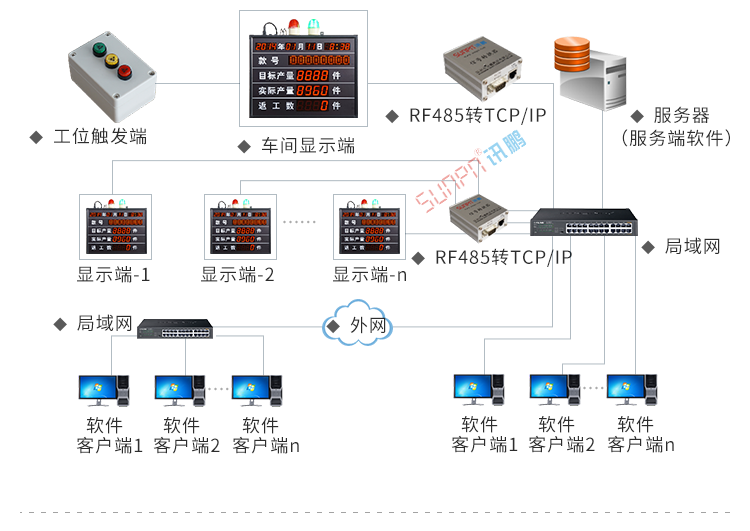

生產計劃看板系統拓撲圖

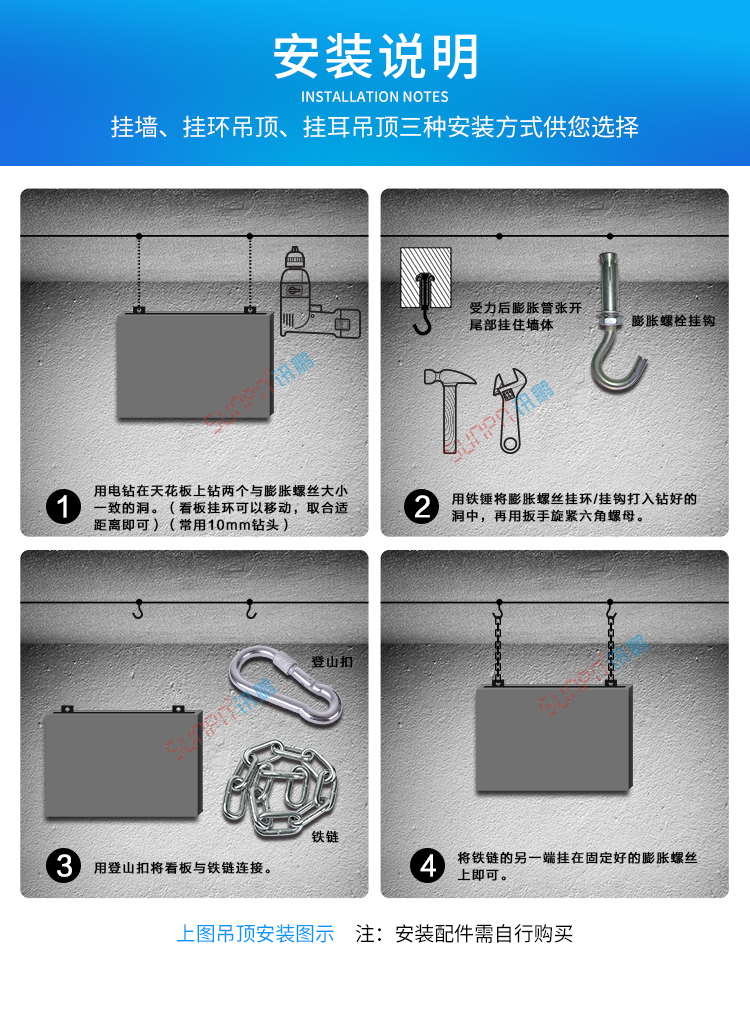

生產計劃看板-安裝說明

生產計劃看板系統組成

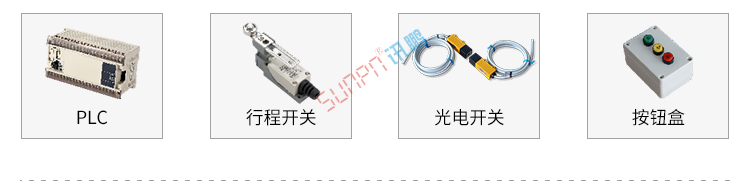

數據采集部分

可以采集工位上的按鈕動作，也可以采集設備PLC、行程開關、光電開關、掃描槍等信號

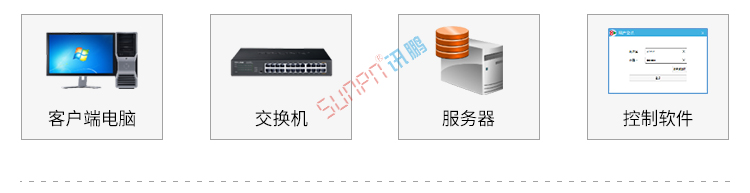

系統控制部分

由上位機軟硬件組成，實時監控各工位的生產信息，包括現場控制電腦、交換機、服務器、控制軟件等

系統輸出部分

顯示部分（LED電子看板、LCD液晶看板）、工位警燈、聲音報警（喇叭、蜂鳴器、背景音樂等）

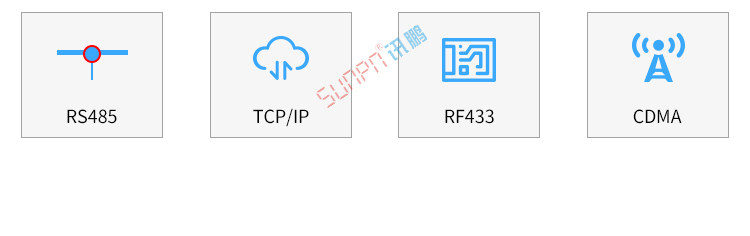

現場網絡部分

各組成部分之間的通訊方式，可以是標準工業RS232/485、TCP/IP、RF433等無線調制信號

生產計劃看板系統架構

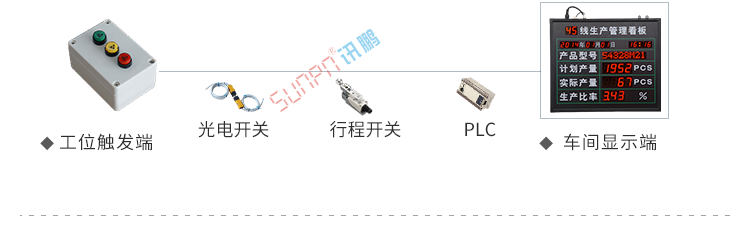

1、單機版LED生產管理看板

單機版LED生產管理看板是最簡單的一種生產管理工具，他只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

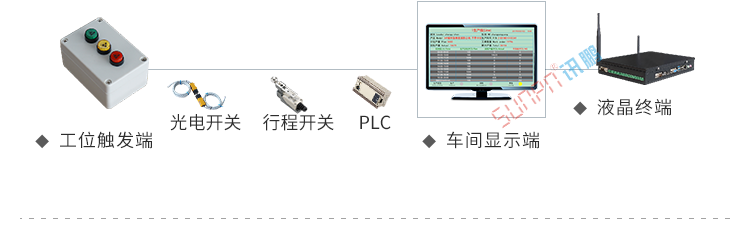

2-單機版LCD生產管理看板

（界面更美觀，設計更靈活，信息更豐富。）

單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

3-單機版LED生產管理軟件系統

單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日報表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

4-分布式LED生產管理軟件系統---485總線

分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

5-分布式LED生產管理軟件系統---TCP/IP(LAN)

TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

6-分布式LCD生產管理軟件系統

分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

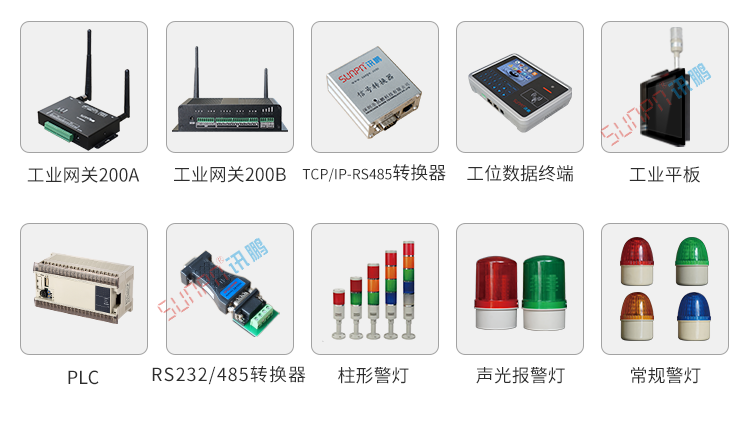

生產計劃看板系統相關配件

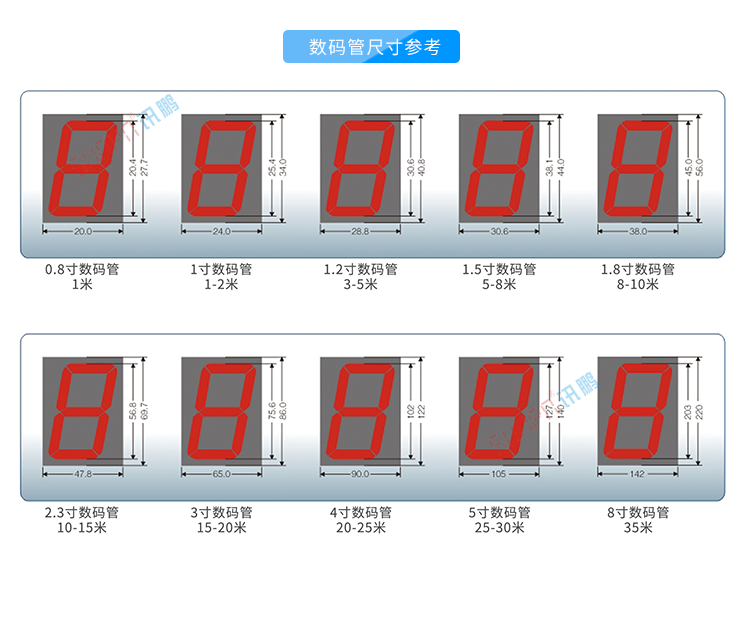

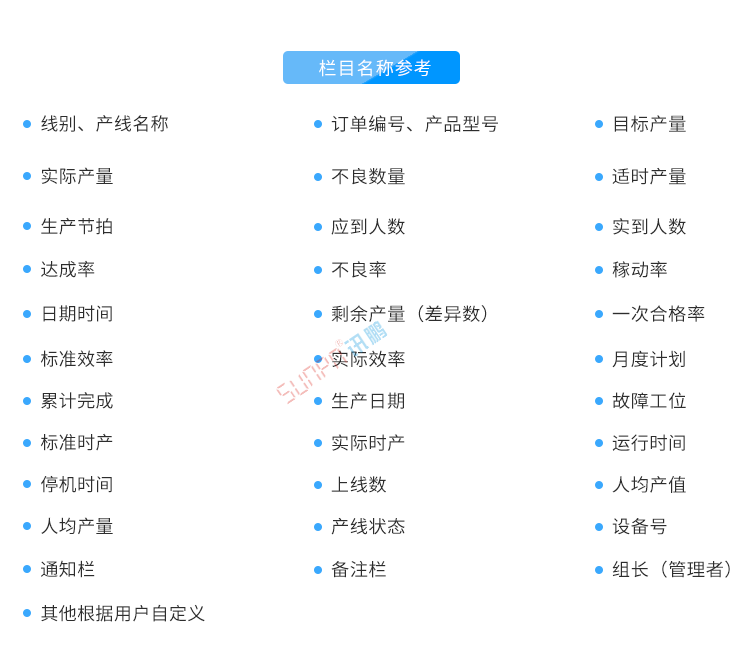

生產計劃看板定制指導

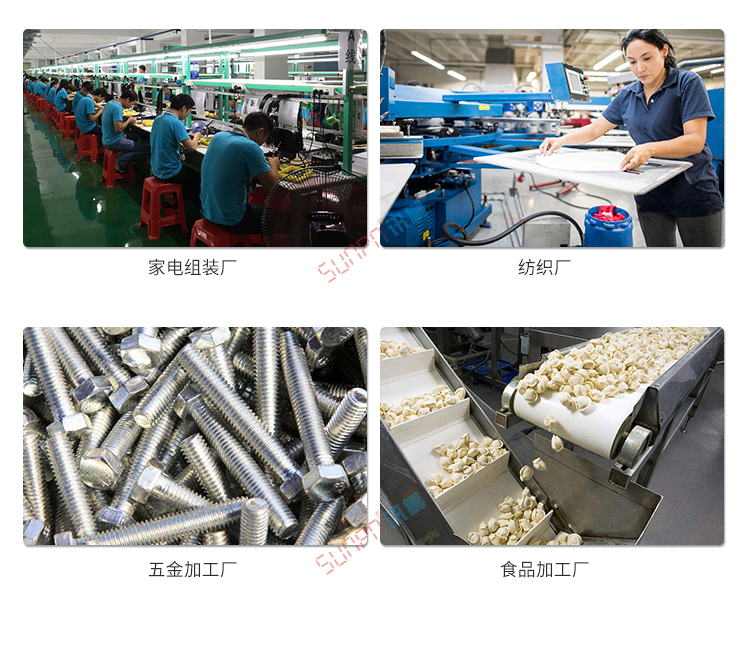

生產計劃看板應用場景

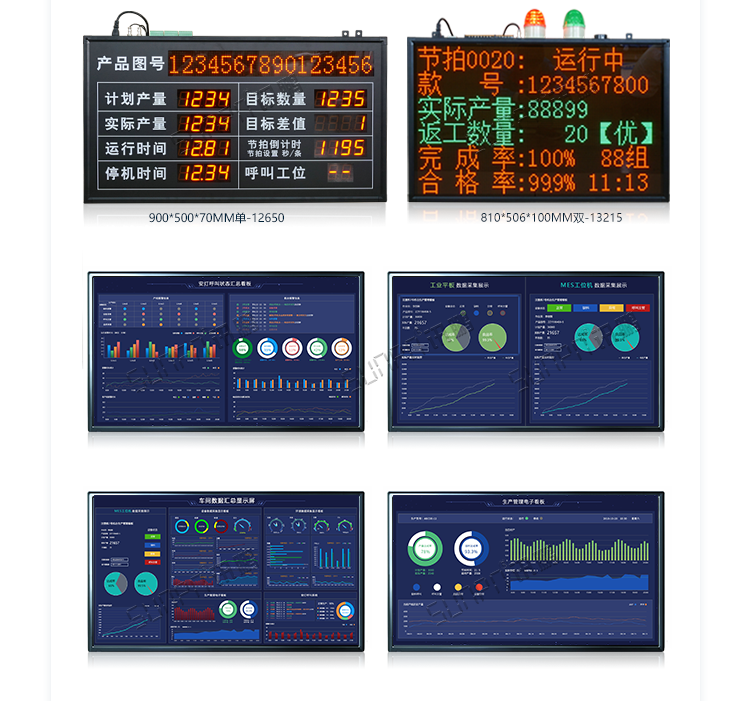

生產計劃看板案例參考

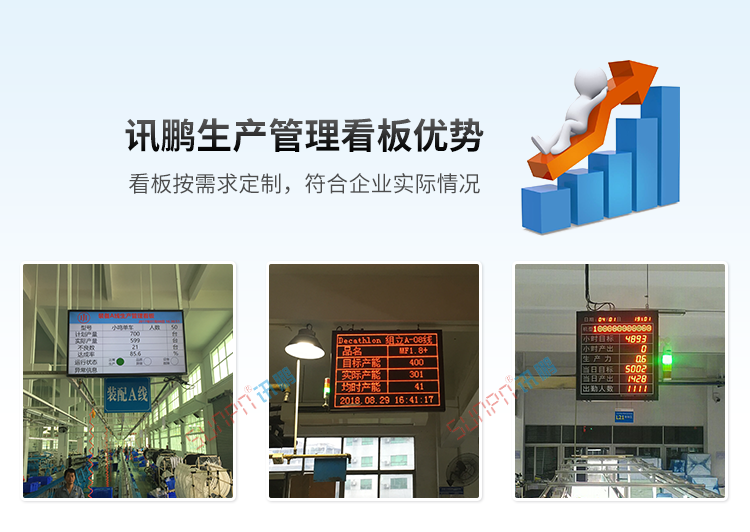

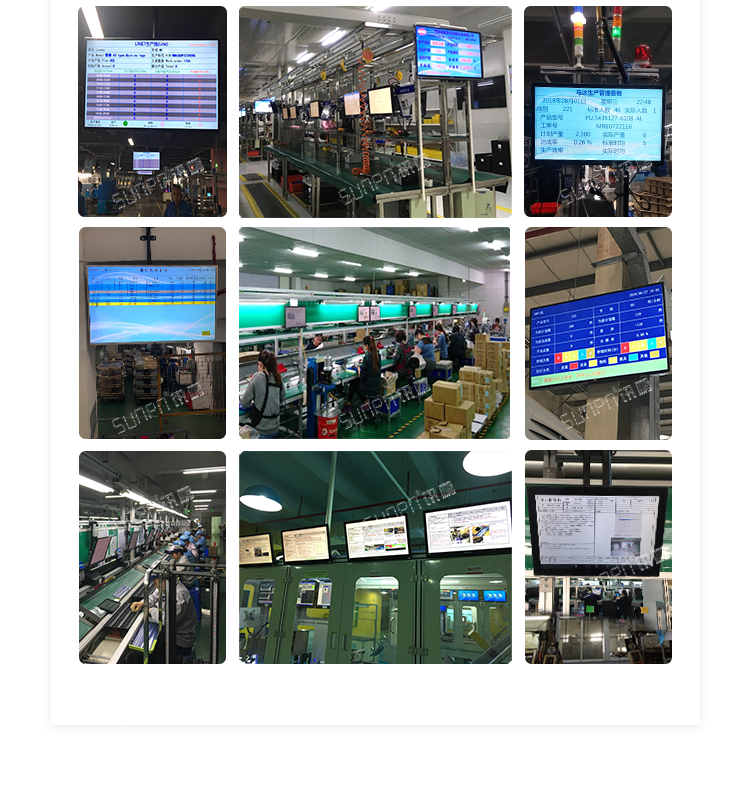

生產計劃看板現場案例

        制造業通過生產計劃看板可以讓我們的精益生產插上智能化的翅膀，我們要堅定生產改革走向智能化的管理模式。不在是小打小鬧，通過看板我們可以及時發現問題，改變我們傳統的不合理的行為習慣，更好的接收新的工作理念，實現智能化、數字化的對接。
