       隨著工業技術水平的發展，生產制造中對于靜電的管控也愈發嚴格，其中防靜電手環監測儀也成了不可缺少的的生產線設備之一，作為生產線防靜電手環監測儀當然是不可或缺的。 眾所周知防靜電手腕帶是很常見的人身防護裝備之一，工人只要身在生產線，防靜電手腕帶就會隨時佩戴著，以防靜電造成困擾。當企業引進ESD防靜電監控系統時，生產工人可能還不太了解防靜電手腕帶這種工具具體作用，總覺得只要工作時戴著它，肯定就有效。

       防靜電手環監測儀，一種配戴于人體手腕上,泄放人體的聚積靜電電荷的器件.它分為有線型、無線型，有金屬環和橡筋導電絲混編環。這類產品屬于其中的防靜電腕帶合扣調節有線型，它可有效保護零件，免于受靜電之干擾，用以泄放人體的靜電。它由防靜電松緊帶、活動按扣、彈簧軟線、保護電阻及夾頭組成。松緊帶的內層用防靜電紗線編織，外層用普通紗線編織。防靜電有線手腕帶的原理是通過腕帶及接地線將人體的靜電導到大地。使用時腕帶與皮膚接觸，并確保接地線直接接地，這樣才能發揮最大功效。戴上這防靜電腕帶，有了ESD防靜電監控系統，它可以在0.1秒時間內安全地除去人體內產生的靜電，接地手腕帶是防靜電裝備中最基本的，也是最為普遍使用的。

一、防靜電手環監測儀工作原理：

1、防靜電手腕帶正常工作時：無聲音、綠燈亮。

2、人體手腕帶接地系統斷路時：有蜂鳴聲、紅燈閃爍。

           ESD防靜電監控系統是運用“電阻回路”技術，用于監測防靜電手腕帶的實時連續性的控制器?？杀O測兩個操作員所配帶的防靜電手腕帶實時的工作狀態，適合對各種不同的防靜電手腕帶進行監測。

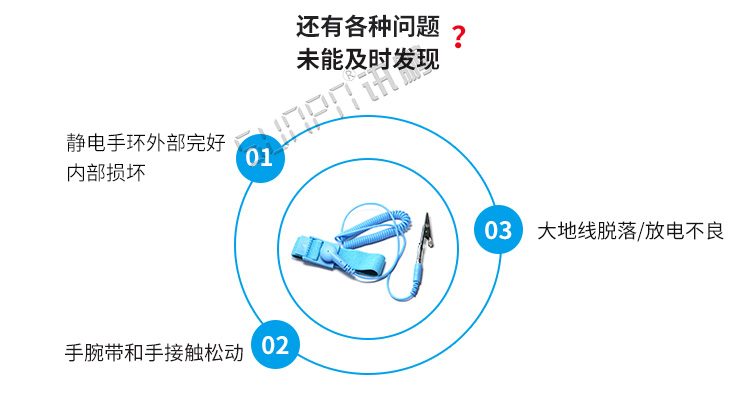

二、防靜電手環監測儀的延伸性問題

1、ESD防靜電監控系統已經通過車間外的儀器的檢測，但在產品使用的過程中防靜電腕帶實時工作狀況是怎樣的？

2、ESD防靜電監控系統可以預防操作人員對防靜電腕帶的配帶不當造成靜電防護失效；

3、相關部門對靜電防護工作流于形式，對防靜電腕帶檢測結果敷衍了事而造成產品不良率上升；

4、因未能確定地了解操作員的現場靜電防護情況，企業盲目添加靜電防護產品，造成人員與公司成本的增加：

5、因未能確定地了解操作員的現場靜電防護情況，工作期間要求操作員每隔一個時間段對防靜電手腕帶進行檢測一次，造成了人力的流失。

         在電子工業生產過程中產品的摩擦起靜電,瞬間會產生幾千伏的電壓,可能使精密細小的電子零件受到致命的傷害,因此,靜電防護成為重中之重。防靜電手環能在靜電損壞電子產品之前，驅散人體所帶靜電。因此，電子行業普遍使用防靜電手環，以確保產品質量，有了ESD防靜電監控系統我們就不用擔心會有部分電子零件會莫名損壞，導致材料及工時的大量浪費。

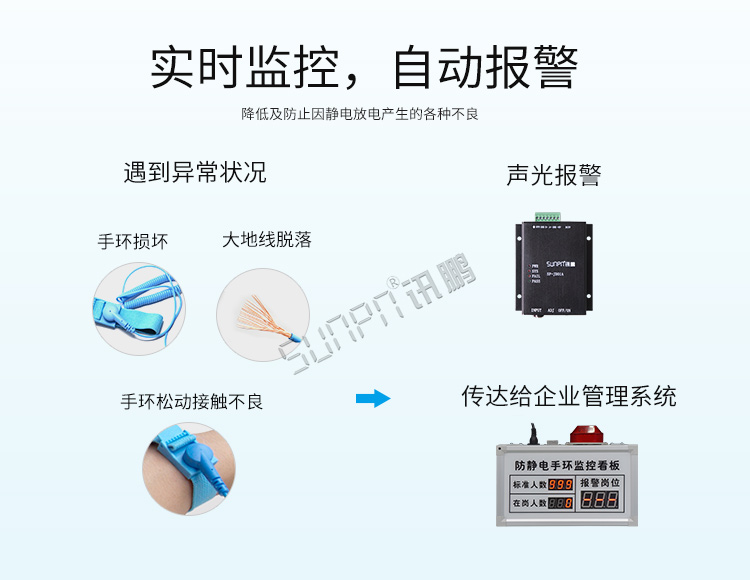

防靜電手環監測儀-實時監控

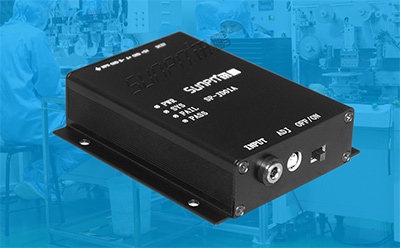

防靜電手環監測儀產品實拍

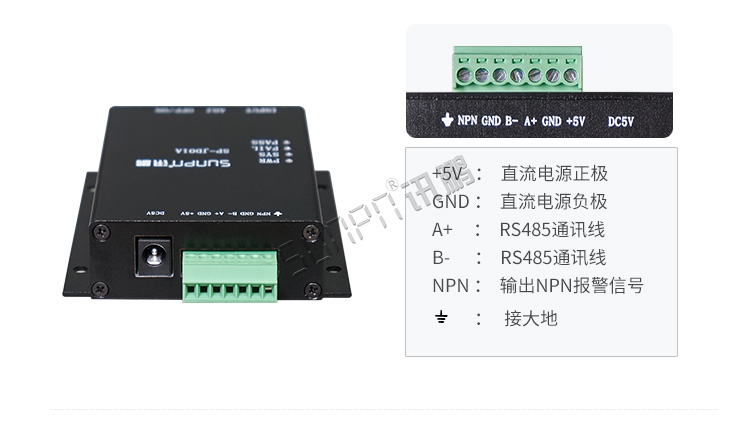

防靜電手環監測儀產品細節

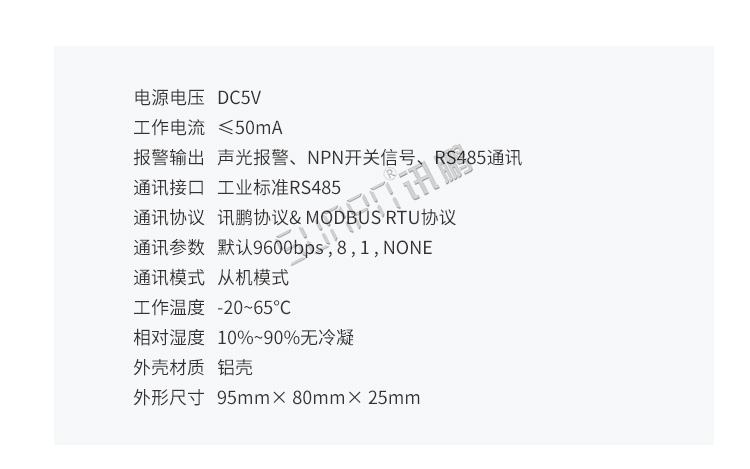

防靜電手環監測儀產品參數

三、防靜電手環監測儀使用說明：

1.將靜電手腕帶監控儀安裝在操作臺面合適的位置。

2.將鱷魚夾接地線可靠接入大地，另一端接入端口。

3.佩戴好手腕帶,使金屬片緊貼皮膚,將手腕帶的插頭插在INPUT插孔。

4.接通電源，可選用5V電源適配器直接插入DC座，或者用5V直流電源接入接線端口（正極接+5V，負極接GND）,將電源開關拔到ON狀態。

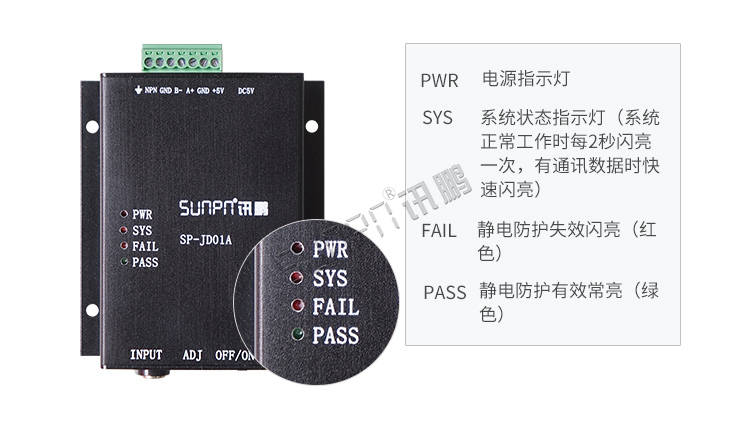

四、防靜電手環監測儀狀態說明：

1.正常狀態:PASS綠燈亮。

①手腕帶佩戴良好,手腕帶和接地系統良好,靜電防護有效。

2.報警狀態:FAIL紅燈閃亮和“滴滴”警報聲,靜電防護失效，應及時檢查及處理故障。

①手腕帶和手接觸松動或連接線損壞；

②監控儀接入大地線脫落或接觸不良；

③人體電阻過低或過高，可用螺絲刀輕微調節監控儀上ADJ旋鈕即可；

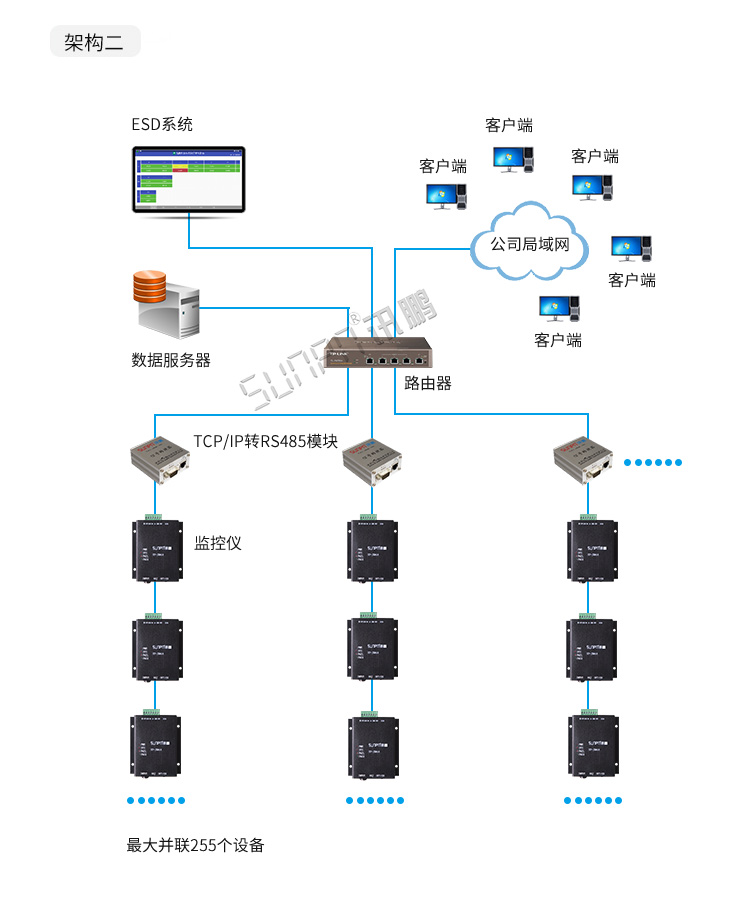

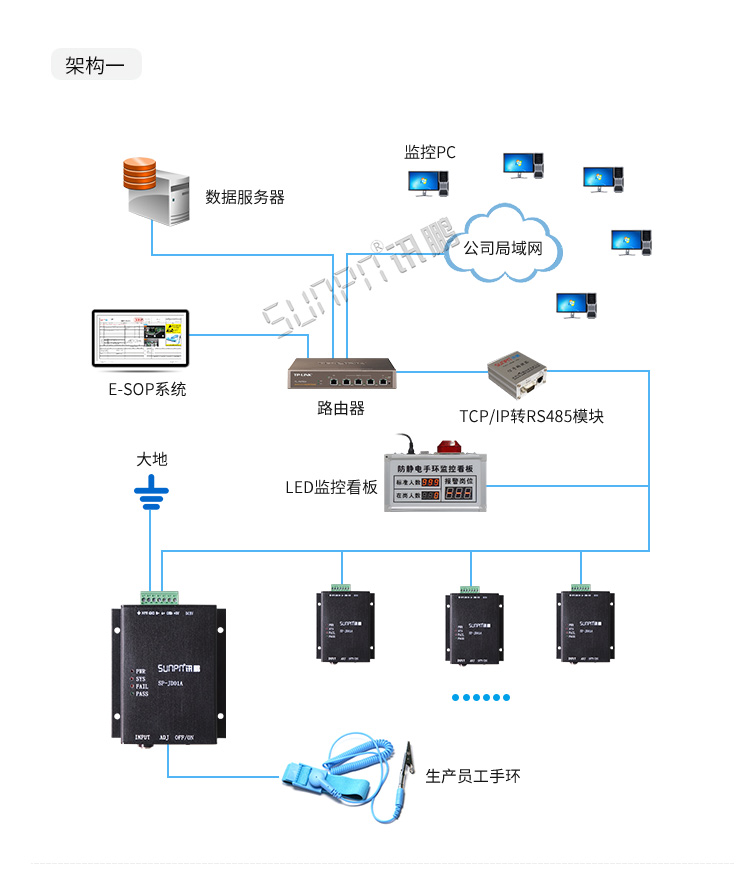

防靜電手環監測儀系統架構

防靜電手環監測儀應用場景

       隨著大規模集成電路的發展，加工工藝越來越先進，對可靠性的要求也越來越高。相應的環境中靜電對IC的危害變得也越來越顯著，對靜電的控制成為提高產品合格率的最重要的措施之一。為了使靜電降低到安全水平，防靜電手腕帶廣泛應用于組裝工位上。隨著監測手腕帶使用狀況的ESD防靜電監控系統應運而生，防靜電手環監測儀可在工位現場進行聲光報警，從而傳達有效地信息給產線管理者，有效地為生產的質量提供保障。
