一、概述

1、研發背景

考試，是一種嚴格的知識水平鑒定方法。但在許多時候，考試幾乎成為決定人生命運的一次試煉，尤其是高考。十二年寒窗苦讀，為的就是一朝金榜題名。然而影響成績的因素有很多，考生知識水平，考試的臨場發揮能力等，但這都不是我們力所能及的事情，我們能做的只有為考生提供一個舒適/人性化的考試環境，讓他們能更輕松的面對挑戰。站在學校的角度，在考場不允許考生帶更多的私人物品的制度下，學校也要考慮到考生在考場上的需求。

2、產品定位

時間對考試的影響不言而喻，在考場掛一個電子鐘，讓考生能時刻了解考試時間的進度，把握好自己答題的節奏，考出自己應有的水平，是我們研發這一產品的最終目的。同時學校考場電子鐘能通過軟件統一對所有考場的電子鐘校時，保證所有考生都在同一時間開始和結束考試，體現學校教學的嚴謹和保證考試的公平公正。必要時還可以發送文字通知。

二、產品方案功能介紹

1、設計理念

讓考試更公平公正，提高學校的公信力和嚴謹形象；讓考生更好的把握考試時間進度，更從容的答題，考出自己應有的水平，無怨無悔的面對人生的考驗。

2、系統拓撲圖

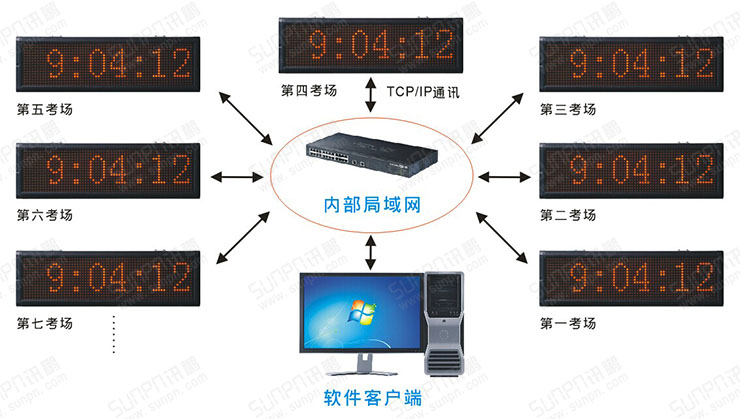

TCP-IP 連接方案

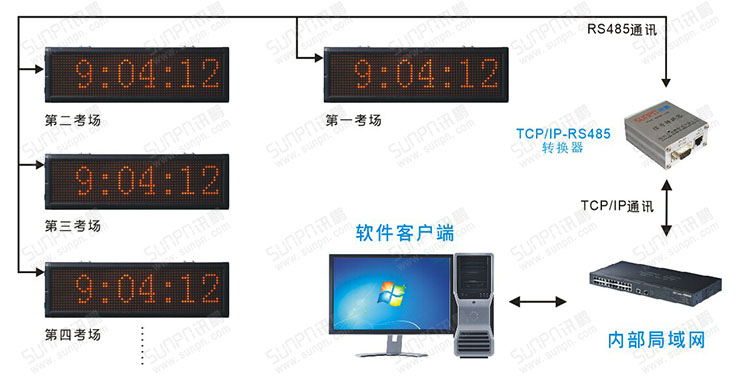

RS485轉TCP/IP連接方案

3、系統構架描述

系統由電子鐘/軟件客戶端/ TCP/IP-RS485轉換器組成。

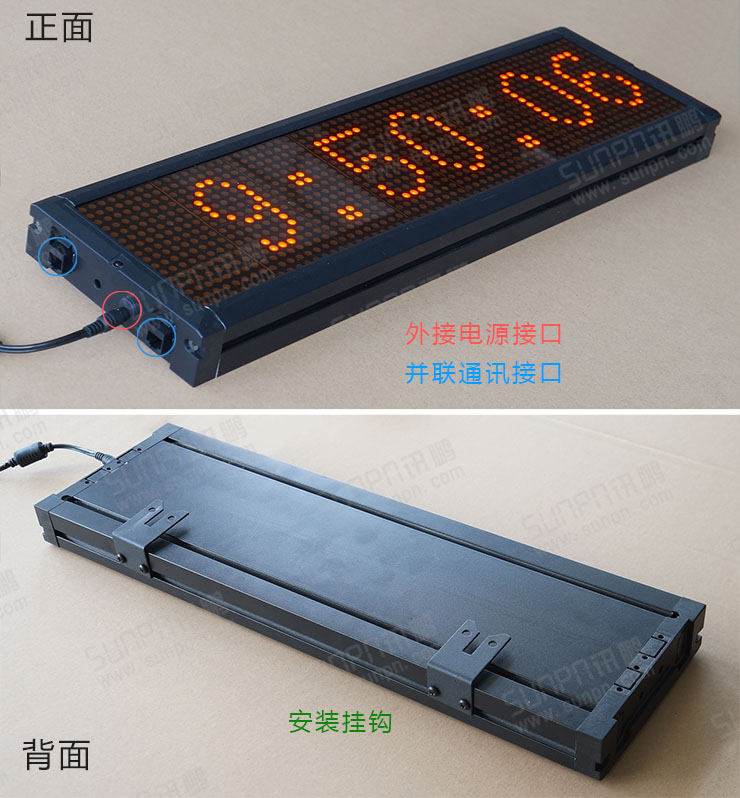

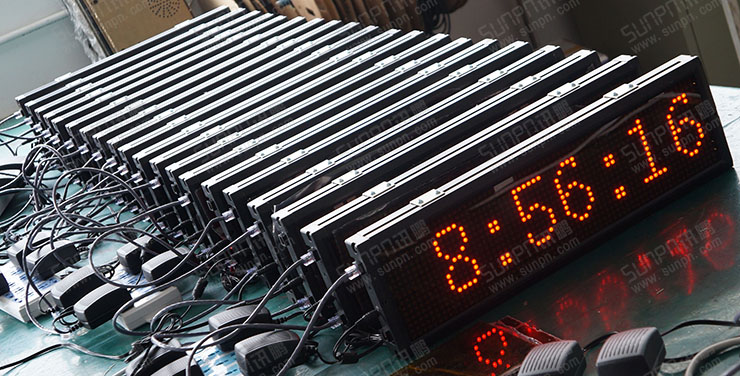

電子鐘：5.0點陣顯示/ RS485通訊并聯連接

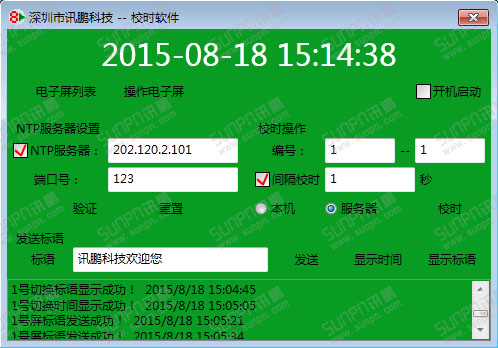

軟件客戶端：windows系統電腦，安裝軟件包

TCP/IP-RS485轉換器：提供RS485通訊信號與TCP/IP通訊信號的轉換

4、系統功能介紹

A．時間顯示，自動運行。

B．通過軟件統一對所有考場的電子鐘校時。

C．發送文字通知。

5、產品規格

產品規格:528mm(寬)*162mm(高)*45mm(厚)

顯示尺寸:5.0點陣

邊框材質:黑色一體鋁合金

控制方式:紅外遙控器+上位機軟件

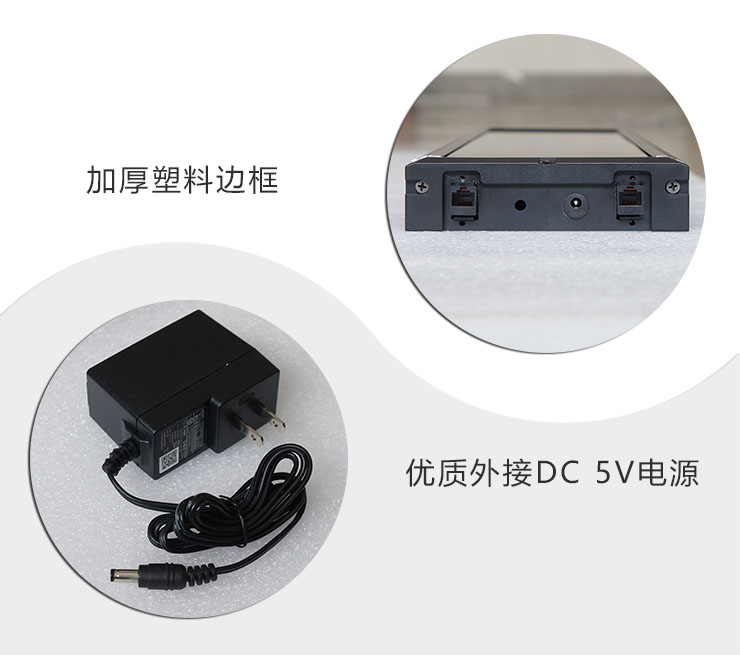

采用外接電源，5V DC輸入（配標準電源）。

三﹑電子鐘電氣參數

1﹑電 源：AC220V±10%，50HZ

2﹑功 耗：小于5W

3﹑壽 命：整機10萬小時，MTBF > 10000小時

4、重 量： 約1Kg

5、接 口：電源線為2芯線，通訊線為網線,網口

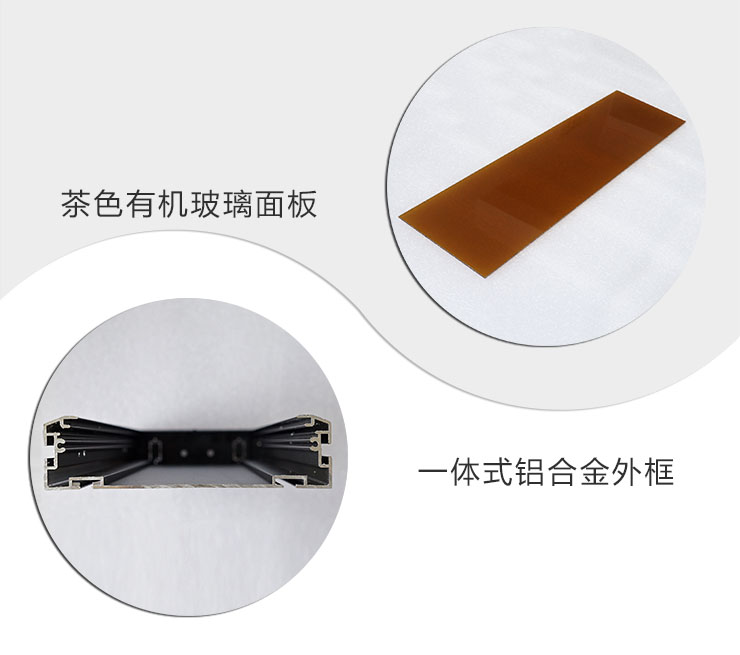

6、版 面：茶色有機玻璃

7、外 框：采用鋁合金材質制作

8、顯示部分：采用5.0紅色點陣單元板制作

9、控制方式：紅外線遙控器+上位機軟件

10、通訊方式：RS485通訊連接，通訊距離可達千米。

四、產品方案應用介紹

1、應用模式

A.RS485總線轉TCP/IP通訊模式，需布線連接每臺考場電子鐘，只需一個TCP/IP模塊，性價比高，適合布線方便的考場。

B.TCP/IP通訊模式，網線連接各考場的局域網路由器即可，簡單方便，適用于已有局域網布線的考場。

2、應用流程

安裝電子鐘----連接通訊----安裝軟件客戶端----對電子鐘校時

3、應用環境

學校課室/考場

五、實施運營方式說明

1、交貨日期：打樣3個工作日（節假日、周六、日除外），批量根據具體數量而定。

2、付款方式：簽訂合同后，需求方支付30%預付款。剩余的70%余款在供貨方制作完成后，

             發送照片或客戶到現場檢驗無誤，結交尾款后生產方發貨。

六、售后服務方式說明

  1.產品出廠一個月內出現質量問題，我公司免費維護并承擔費用。

  2、產品出廠1個月以上一年內出現質量問題，產品免費維修，買、賣方各自承擔單程運費。

  3、可上門服務，需買方承擔差旅費用。

  4、珠三角地區，訂單在一萬元以上，一年內出現質量問題，免費上門維護。

  5、珠三角地區，訂單在一萬元以上，一年內出現質量問題，寄回我公司免費維修，我方承擔運費。

  6、產品出廠一年以上出現質量問題，我方免費提供維護，買方承擔運費。

  7、不保修范圍（請買方注意）：

   ①：外觀破損不屬于保修范圍。

   ②：遙控器紐扣電池電量耗盡不屬于保修范圍。

   ③：遺失配件不屬于免費保修范圍。

   ④：本公司不免費提供第三方上門維護服務。

   ⑤：銷往國外產品不在上述服務條約之內。

附:

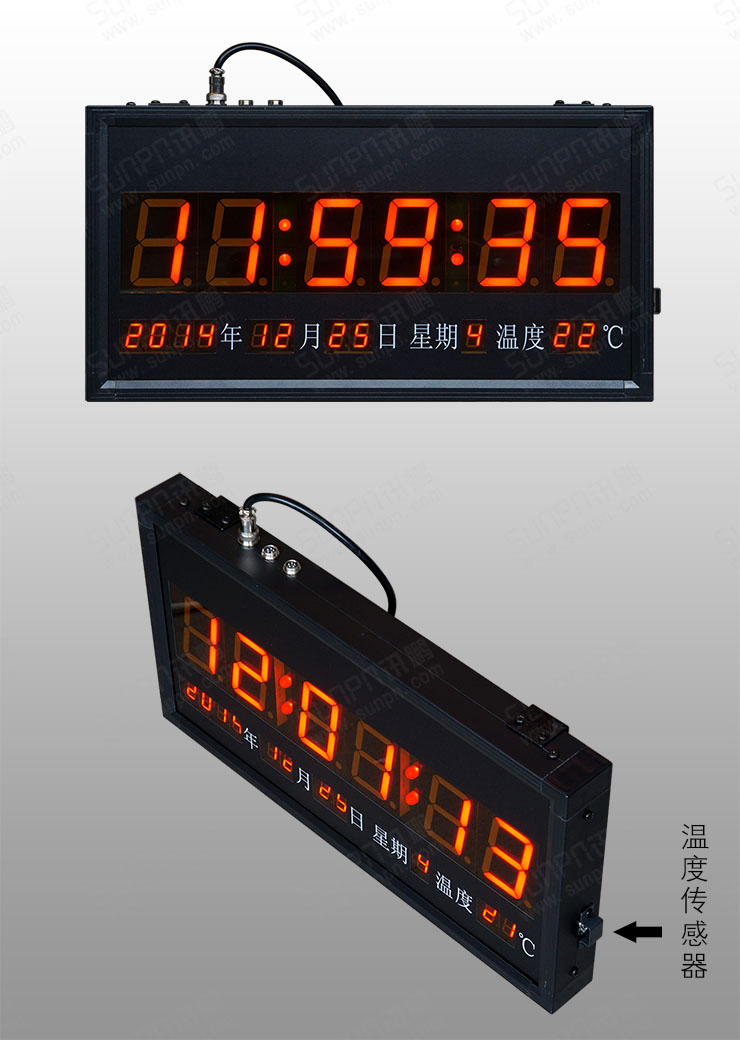

數碼管顯示方案：

產品規格

顯示萬年歷時間星期，自動采集溫度顯示

產品規格:488mm(寬)*254mm(高)*50mm(厚)

顯示尺寸:0.8寸,3寸

邊框材質:黑色鋁合金

控制方式:紅外遙控器＋上位機軟件

電子鐘電氣參數

1﹑電 源：AC220V±10%，50HZ

2﹑功 耗：小于5W

3﹑壽 命：整機10萬小時，MTBF > 10000小時

4、重 量： 約1.5Kg

5、接 口：電源線為3腳國標，通訊線為3芯線，航空頭接口

6、版 面：噴繪+茶色有機玻璃

7、外 框：采用鋁合金材質制作

8、顯示部分：采用0.8寸,3寸紅色高亮數碼管制作

9、控制方式：紅外線遙控器+上位機軟件

10、通訊方式：RS485通訊連接，通訊距離可達千米。
