　　   隨著現在的經濟發展，人們的生活不斷的改善，對科學技術生存環境都有了新的要求，為了可以提高生活質量想了很多辦法。就算是車間，也開始重視里面的環境衛生了。所以就有了現在的無塵車間，無塵車間它可以隔絕空氣中的污染物或者控制空氣中的微塵。給車間營造一個干凈衛生的環境，那么現在的無塵車間的都用在哪些領域，下面訊鵬小編為大家介紹。

無塵車間應用范圍

　　1、無塵車間現在主要是在航天航空，還有在生物工程中得到了廣泛的利用，這些地方需要高質量的無塵環境，這是為了有利于方便發展。

　　2、食品類的領域，畢竟食物要求干凈衛生，所以對其食物所生產的地方還有儲存的地方也都是非常嚴格的。無塵車間公司表示，如果不注意的話可能造成的后果會比較嚴重，而且處理起來也比較麻煩。有了無塵車間，食品的安全性提高了，不光可以保證食物不會腐爛，而且對于長期儲存食物也是有好處的。

　　3、很多行業都開始實施無塵車間，來凈化自己所處的空間。就像醫院的手術室，必須要保證無塵。現在的安全意識漸漸提高，為了把微生物的含量控制到一定的數量，通過無塵車間的凈化，提高了手術室的安全性，減少平時手術時的感染。

　　4、在實驗行業中，對空氣質量的要求更高，空氣中的塵埃會影響實際數據，專門研究科技的對此環境要求嚴格。

　　其實，現在很多的生產領域都需要無塵車，無塵車間對經濟發展起到了重要的作用，如果有需求的話，一定要找專業的無塵車間公司進行，這樣才能保證質量。

       訊鵬科技研發生產的室內環境監測系統是通過車間空氣質量實時監測顯示屏，將先進的氣體檢測技術與485通信技術相結合，實現車間環境氣體的自動實時監測和發布。該系統可自動實時檢測空氣中的一氧化碳、二氧化碳、硫化氫、氧氣、二氧化氮、二氧化硫、可吸入顆粒物Pm2.5等污染物，以及紫外線強度、負（氧）離子濃度、噪聲等，并隨時通過LED空氣質量看板進行實時顯示。

室內環境監測系統方案

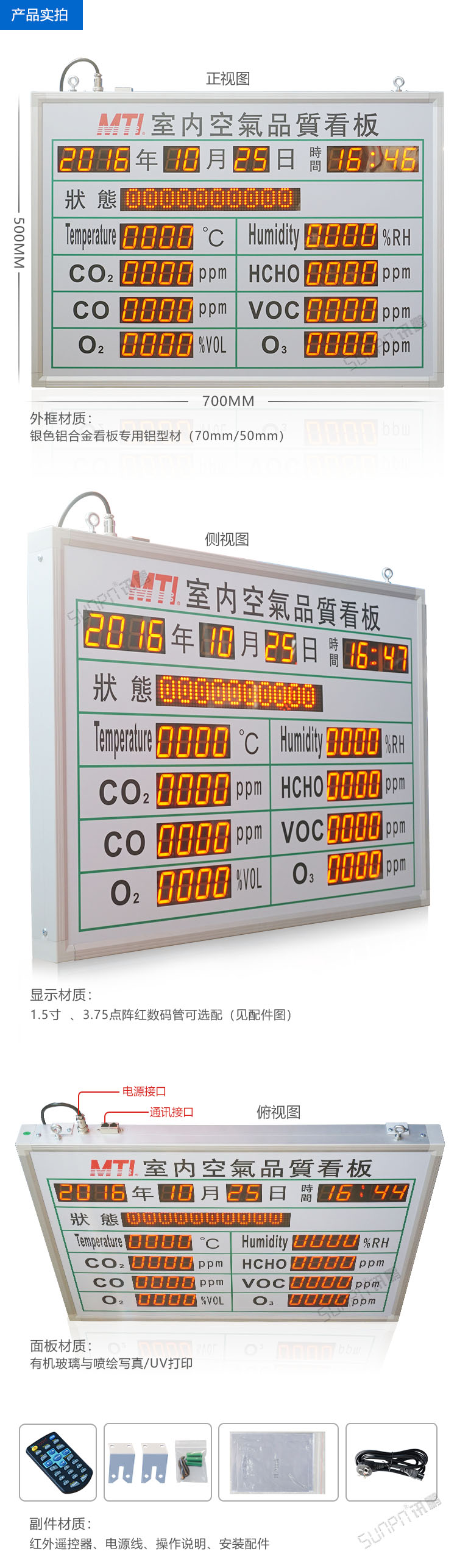

一、環境數據監控顯示屏產品實拍

二、環境數據監控顯示屏材質簡述：

  1、外框材質：鋁合金看板專用鋁型材（70mm）

  2、面板材質：有機玻璃與噴繪寫真。

  3、顯示材質：1.5寸共陽數碼管  3.75單紅點陣。

  4、副件材質：紅外遙控器，RS485通訊。

三、環境數據監控顯示屏產品參數：

  1、電源供電：AC220V/50Hz

  2、工作環境：溫度 -10℃～40℃  相對濕度＜85%

  3、產品功耗：整屏＜50W

  4、產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

  5、遙控距離：紅外遙控≤10M

  6、數據保存：斷電數據保存長達7天

  7、外框尺寸：700mm(寬)*500mm(高)*50mm(厚)單面顯示

（尺寸可按照要求定制）

  8、安裝方式：采用吊頂方式安裝（客戶可吊裝/掛墻/臺面方式安裝）

  9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。

四、室內空氣品質監測看板功能說明：

1.日期和時間為當前日期、時間,自動運行,可遙控編輯校正

2.狀態顯示部分通過通訊下發數字或者字母。

3.其他數據通過通訊下發，可控制小數點的位置。

環境數據監控顯示屏遙控器操作說明

遙控器操作說明

一、編輯數據（Temperature、CO2、CO、O2、Humidity、HCHO、VOC、O3）

1)按【Edit】鍵進入數據編輯狀態，光標在【Temperature】欄閃爍；

2)按【F4】鍵，切換到下一【CO2】欄閃爍，以此類推；

3)按【F1】鍵，切換到上一【Temperature】欄閃爍，以此類推；

4)按【F3】鍵，光標向右移動一位；

5)按【F2】鍵，光標向左移動一位；

6)光標閃爍欄處，按【數字】鍵輸入相應數據；

7)按【.】鍵，給前一位加小數點，再按取消；

8)按【Del】鍵，對其消隱；

9)按【ENTER】鍵，數據保存并退出；

10)按【Esc】鍵，取消本次操作并退出；

二、設置時間

1)按【Time】鍵進入時間設置狀態，光標在【日期】欄閃爍；

2)按【F3】鍵，光標向右移動一位；

3)按【F2】鍵，光標向左移動一位；

4)光標閃爍處，按【數字】鍵輸入相應數據；

5)按【ENTER】鍵，數據保存并退出；

6)按【Esc】鍵，取消本次操作并退出；

注：1.輸入無效時間自動恢復當前有效時間。

三、設置狀能

1)按【Model】鍵進入狀能設置狀態，光標在【狀能】欄閃爍；

2)按【F3】鍵，光標向右移動一位；

3)按【F2】鍵，光標向左移動一位；

4)光標閃爍處，按【數字】復用鍵輸入數字或字母，按【Space】鍵對其消隱；

5)按【ENTER】鍵，數據保存并退出；

6)按【Esc】鍵，取消本次操作并退出；

四、軟關機

1)按【ESC】鍵進入軟關機，屏幕不顯示；

2)再按【ESC】鍵，屏幕恢復正常顯示。

五、設置本機ID

1)按【Esc】鍵進入軟關機，屏幕不顯示；

2)按【.】鍵進入本機ID設置狀態，光標在【Temperature】欄閃爍；

3)光標閃爍欄處，按【數字】鍵輸入相應數據；

4)按【ENTER】鍵，數據保存并退出；

5)按【Esc】鍵，取消本次操作并退出；

注：本機ID設置范圍1—255。

六、復位參數

1)按【Esc】鍵進入軟關機，屏幕不顯示；

2)按【Space】鍵,主機全閃；

3)按【ENTER】鍵，數據復位并退出；

4)按【Esc】鍵，取消本次操作并退出；

注：復位參數是將時間、數據恢復至出廠設置狀態。

室內空氣品質監測看板通信協議

一、命令框架定義

1、通訊界面RS-485

2、通訊參數

a.波特率：9600ps;

b.數據位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.無奇偶校驗位；

注：

●均是十六進制收發，先將十進制改為十六進制，高字節在前，低字節在后

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

●若編輯時下發數據，則看板會返回“X”的指令（2A 地址 58 校驗碼 0A）

二、具體命令格式定義（高字節在前，低字節在后）

1、常規數據（Temperature、CO2、CO、O2、Humidity、HCHO、            VOC、O3）

A．讀常規數據：

下發命令格式=0x3A+地址碼（0X01）+0x43“C”+序號+校驗碼+ 0x0A；

返回命令格式=0x2A+地址碼（0X01）+0x43“C”+0x05（數據長度，1字節)+序號（1字節）+數據（4字節）+校驗碼+0x0A；

注：序號（01—08），一位數碼管1個字節，0A表示消隱，或10表示加小數點。

B．寫常規數據

下發命令格式=

寫Temperature:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x01（序號）+數據（4字節）+校驗碼+ 0x0A;

寫CO2:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x02（序號）+數據（4字節）+校驗碼+ 0x0A;

寫CO:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x03（序號）+數據（4字節）+校驗碼+ 0x0A;

寫O2:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x04（序號）+數據（4字節）+校驗碼+ 0x0A;

寫Humidity:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x05（序號）+數據（4字節）+校驗碼+ 0x0A;

寫HCHO:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x06（序號）+數據（4字節）+校驗碼+ 0x0A;

寫VOC:

0x3A+地址碼（0X01）+0x63“c”+0x05（數據長度）+0x07（序號）+數據（4字節）+校驗碼+ 0x0A;

寫O3:

0x3A+地址碼（0X01）+ 0x63“c”+0x05（數據長度）+0x08（序號）+數據（4字節）+校驗碼+ 0x0A;

注：●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

2、  日期、時間

A．讀日期、時間：

下發命令格式=0x3A+地址（0X01）+0x54“T”+校驗碼+ 0x0A;

返回命令格式=0x2A+地址（0X01）+0x54“T”+0x08(數據長度)+年前兩位（1字節）+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

B．寫日期、時間

下發命令格式=0x3A+地址碼（0X01）+0x74“t”+0x08(數據長度)+ 年前兩位（1字節）+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

例：寫時間為2016年1月10日星期日12點整

下發指令= 3A 01 74 08 14 10 01 0A 07 0C 00 00 BF 0A

返回命令格式=0x2A+地址（0X01）+0x74“t”+校驗碼+ 0x0A;

注：●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

4、寫狀能（此條指令下發數據內容為ASCII碼）

a)讀狀能：

下發命令格式=0x3A+地址（0X01）+0x4D“M”+校驗碼+ 0x0A;

返回命令格式=0x2A+地址（0X01）+0x4D“M”+0x0A(數據長度)+數據1+數據2+.......+數據10+校驗碼+0x0A；

b)寫狀能：

下發命令格式=0x3A+地址碼（0X01）+0x6D“m”+0x0A(數據長度)+數據1+數據2+.......+數據10+校驗碼+0x0A；

返回命令格式=0x2A+地址（0X01）+0x6D“m”+校驗碼+ 0x0A;

注：●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

ASCII碼對應的相應字符：橫線=0x2D、空格（不顯示）=0x20、下劃線=0x5F、斜杠=0x2F;

發數字(十六進制)0X30~0X39（0~9）發字符（十六進制）0X41~0X5A（ABCD……）

6、接線說明
