       暑夏是游泳愛好者的消費高峰期，游泳池的水質直接關系到消費者的身體健康，因此受到關注也是很正常的。作為游泳池管理方，為履行《消法》的相關規定，加強對游泳消費服務和設施狀況提示，保障消費者的知情權，更為吸引更多的顧客前來消費，公示自家游泳池的水質情況是非常必要的，當前許多游泳館還在使用手寫的游泳池水質公示牌，這已經跟不上社會發展的節奏了，一是手寫的公示牌不夠美觀和正規，二是修改不方便或不能做到及時修改，這樣只能讓它成為一個不起眼的擺設。

衛生監督所提醒廣大游泳愛好者

選擇游泳場所、游泳時

注意衛生安全

       1、去游泳場所游泳時要觀察游泳場館衛生狀況，通過游泳場館的水質公示牌，查看當日游池的水溫、余氯、PH等指標是否合格，特別是衛生部門的監測結果；不要到無衛生許可證、無水質警示牌、不干凈的游泳場所去游泳，以免身體受到病菌侵害。

       2、游泳者還可通過觀察游泳場所衛生信譽度量化分級公示牌選擇合適的游泳場所。游泳場所衛生信譽度分為A、B、C三個等級，A級為示范單位，表示衛生狀況優秀；B級為規范單位，表示衛生狀況良好；C級為合格單位，表示衛生狀況一般。

       3、游泳者要懂得自我保護，自帶泳衣、泳帽和毛巾等，泳前淋浴并過消毒浸腳池共同維護游泳場所的衛生。要自覺進行健康檢查，如患有肝炎、心臟病、皮膚癬疹(包括腳癬)、急性結膜炎、中耳炎、腸道傳染病、精神病等患者和酗酒者，不應進入公共游泳池，防止疾病傳染給他人。

       訊鵬科技開發的游泳池水質公示牌是采用LED數字顯示的，不管白天黑夜都能清楚的看見，支持定制，可以為您設計美觀的展示內容，通過遙控器編輯修改，方便快捷，還可以開發通訊和信號采集，與您的水質檢測儀連接，顯示實時的檢測數據，使游泳館的管理和運行工作更加規范和透明，為消費者營造放心的消費環境。

游泳池水質公示牌各方案功能簡述

方案一：水質自檢公示牌

日期和時間為當前日期時間,自動運行,可遙控編輯校正

水溫、酸堿度、余氯遙控器編輯矯正

方案二：與水質傳感器供應商配套

客戶自有水質監測傳感器設備，數據匯總到PLC

看板直接與PLC通訊對接，通訊接口RS485

用戶提供寄存器地址

LED顯示屏為主站，PLC為從站。9600 . 8 . 偶 . 1

小數點位置按照用戶格式要求定義

通訊方式和協議格式可根據用戶需求定制

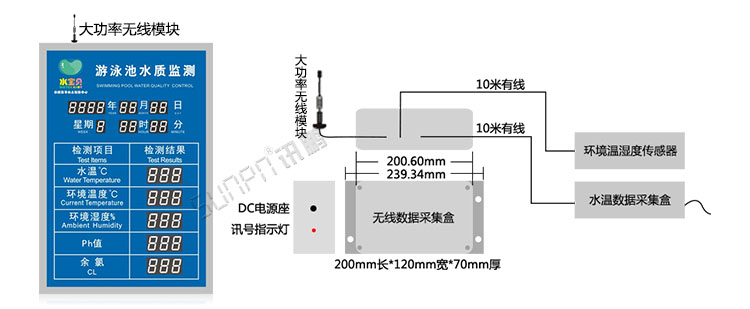

方案三：整體解決方案

時間自動運行，遙控器手動校正時間

水溫、環境溫濕通過傳感器采集，與顯示屏無線對接---遙控器可設置環境溫濕度和水溫數據補償值

ph值和余氯值通過遙控器編輯數據，或通過配套傳感器自動采集實時更新

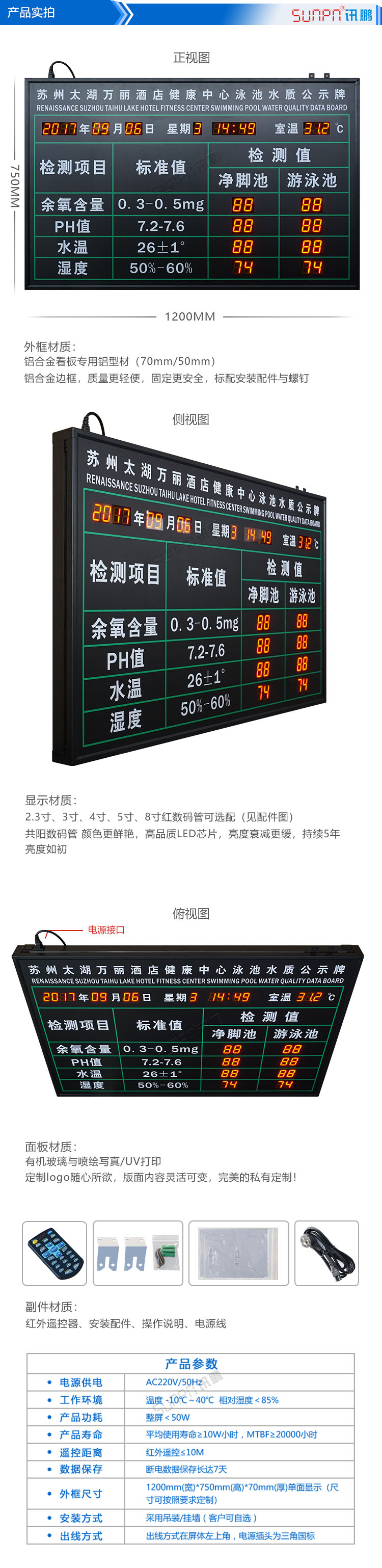

游泳池水質公示牌方案實例（方案一）

游泳池水質公示牌外框材質：

鋁合金看板專用鋁型材（70mm/50mm）

鋁合金邊框，質量更輕便，固定更安全，標配安裝配件與螺釘

游泳池水質公示牌顯示材質：

2.3寸、3寸、4寸、5寸、8寸紅數碼管可選配

共陽數碼管 顏色更鮮艷，高品質LED芯片，亮度衰減更緩，持續5年

亮度如初

游泳池水質公示牌面板材質：

有機玻璃與噴繪寫真/UV打印

定制logo隨心所欲，版面內容靈活可變，完美的私有定制！

游泳池水質公示牌電氣參數：

游泳池水質監測LED顯示屏電氣參數

電源供電：AC220V/50Hz

工作環境：溫度 -10℃～40℃  相對濕度＜85%

產品功耗：整屏＜50W

產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

遙控距離：紅外遙控≤10M

數據保存：斷電數據保存長達7天

外框尺寸：1200mm(寬)*750mm(高)*70mm(厚)單面顯示（尺

寸可按照要求定制）

顯示尺寸：1.5寸、1.8寸數碼管

安裝方式：采用吊裝/掛墻（客戶可自選）

出線方式：出線方式在屏體左上角，電源插頭為三角國標

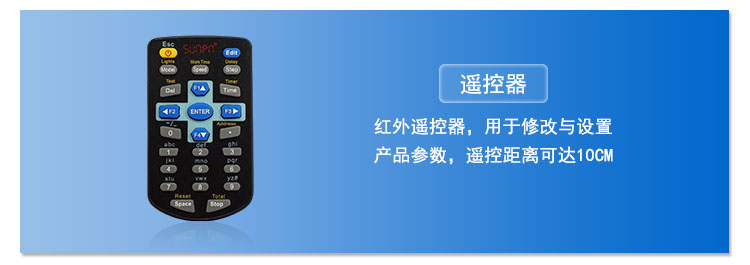

游泳池水質公示牌遙控器操作說明

一、編輯數據（凈腳池余氧含量、凈腳池P H值、凈腳池水溫、

游泳池余氧含量、游泳池P H值、游泳池水溫）

①　按【E d i t】鍵進入數據編輯狀態，光標在【凈腳池余氧含量】欄閃爍；

②　按【F 4】鍵，光標切換到下一【凈腳池P H值】欄閃爍，以此類推；

③　按【F 1】鍵，光標切換到上一【凈腳池余氧含量】欄閃爍，以此類推；

④　按【F 3】鍵，光標向右移動一位；

⑤　按【F 2】鍵，光標向左移動一位；

⑥　光標閃爍處，按【數字】鍵輸入相應數據；

⑦　按【D e l】鍵，對其消隱；

⑧　按【.】鍵，給前一位加小數點；

⑨　按【E N T E R】鍵，數據保存并退出；

⑩　按【E S C】鍵，取消本次操作并退出；

二、設置時間

①　按【T i m e】鍵進入時間設置狀態，光標在【日期】欄閃爍；

②　按【F 3】鍵，光標向右移動；

③　按【F 2】鍵，光標向左移動；

④　光標閃爍處，按【數字】鍵輸入相應數據；

⑤　按【E N T E R】鍵，數據保存并退出；

⑥　按【E S C】鍵，取消本次操作并退出；

注：輸入無效時間將自動恢復當前有效時間。

三、軟關機

①　按【E S C】鍵進入軟關機，屏幕不顯示；

②　再按【E S C】鍵，屏幕恢復正常顯示。

四、設置溫濕度補償

①　按【S t e p】鍵進入溫濕度補償設置狀態,光標在【溫度】欄閃爍；

②　按【F 4】鍵，切換到下一【濕度】欄閃爍；

③　按【F 4】鍵，切換到上一【溫度】欄換閃爍；

④　按【F 2】鍵，出現負號表示負補償；

⑤　按【F 3】鍵，負號消除表示正補償；

⑥　光標閃爍欄處，按【數字】鍵輸入相應數據；

⑦　按【E N T E R】鍵，數據保存并退出；

⑧　按【E S C】鍵，取消本次操作并退出；

注：溫濕度最大補償為土9 . 9。

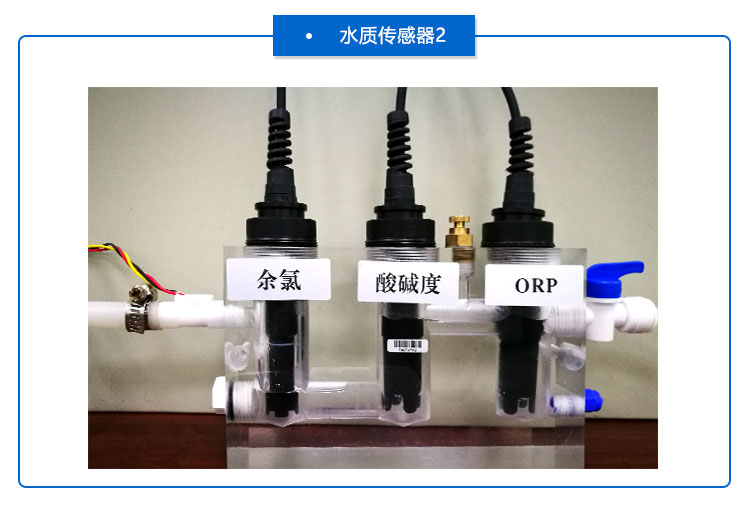

游泳池水質監測傳感器介紹

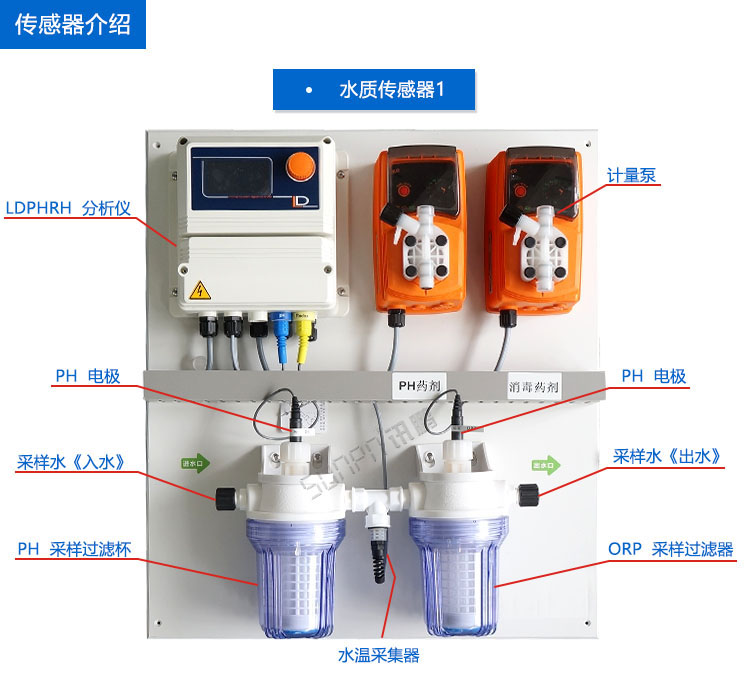

游泳池水質監測傳感器概述：

       掛壁式《LDPHRH 數位式二合一分析儀》，可同時針對水中酸堿 （PH）及氧化還原電位（ORP）參數進行偵測和控制輸出，具高信賴度及精確的偵測能力，分析儀提供設定點繼電器輸出、PWM輸出、比例式脈沖輸出、以及RS485通訊界面，獨特的飛輪裝置，提供直觀簡易的操作方式，背光顯示屏在黑暗的環境下也能輕松地進行操作。分析儀塑料外殼具有IP65防護等級。底板尺寸為550X620mm，防水、防塵、抗酸堿、耐腐蝕。

訊號輸入：

待機控制

PH泵液位訊號（酸液）

ORP  電極

水流開關訊號

消毒劑泵液位訊號

溫度電極

PH泵液位訊號（堿液）

PH  電極

2組繼電器輸出（PH 及 ORP）

3組脈沖訊號輸出（PH 及 ORP）

1組報警輸出

游泳池水質公示牌Modbus RTU通信協議

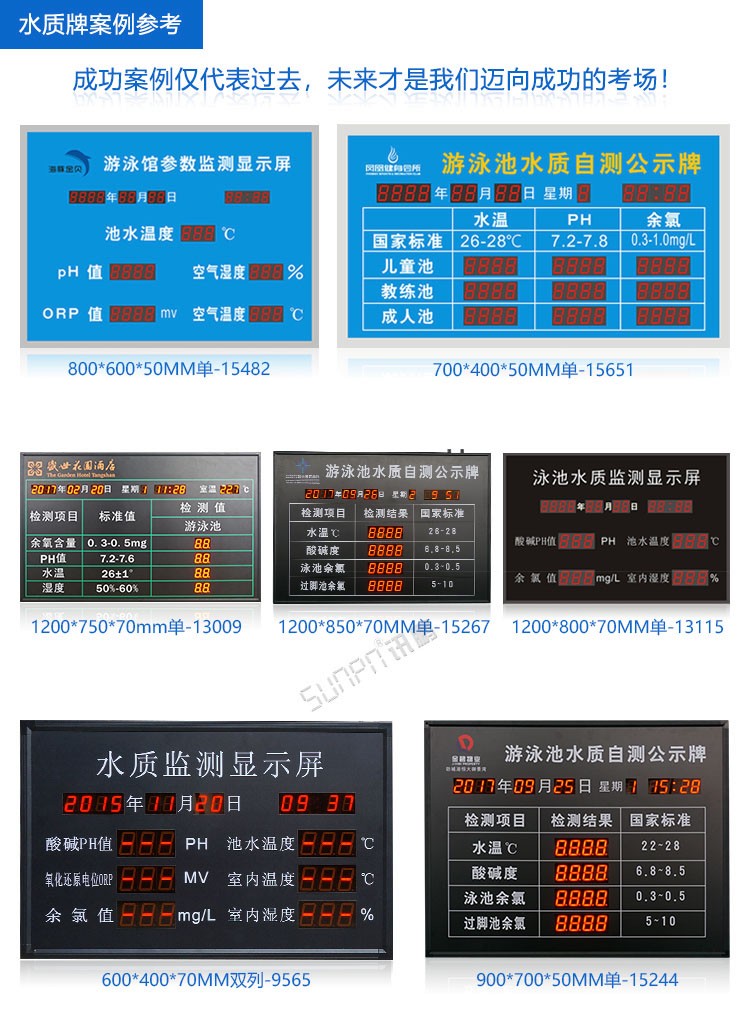

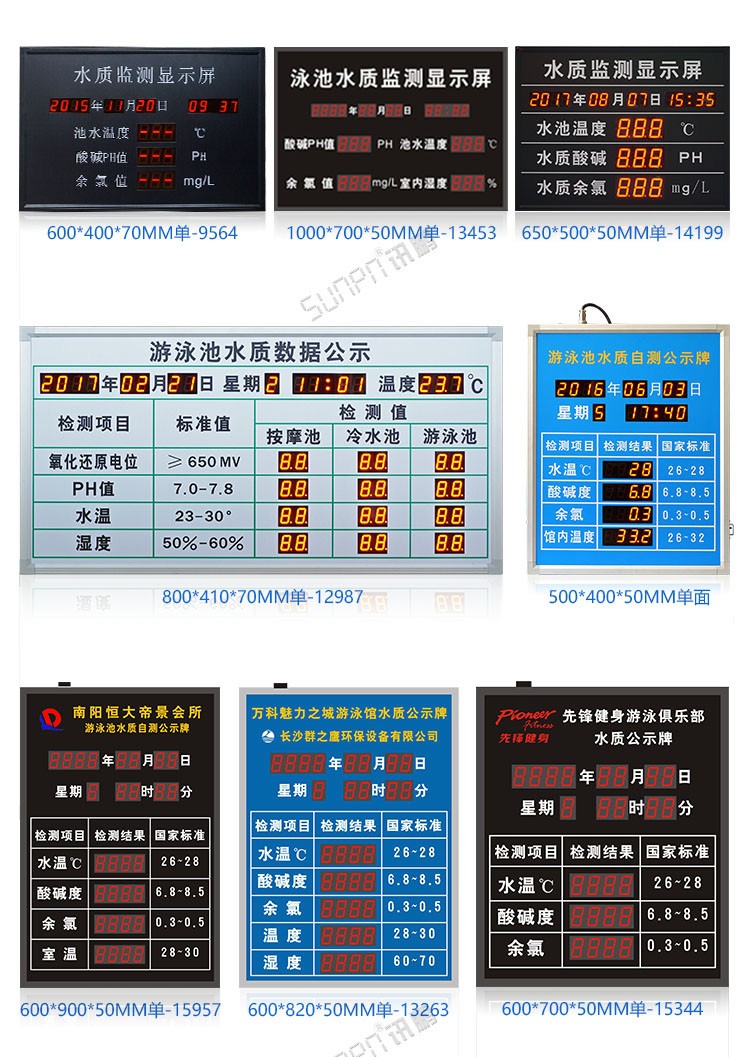

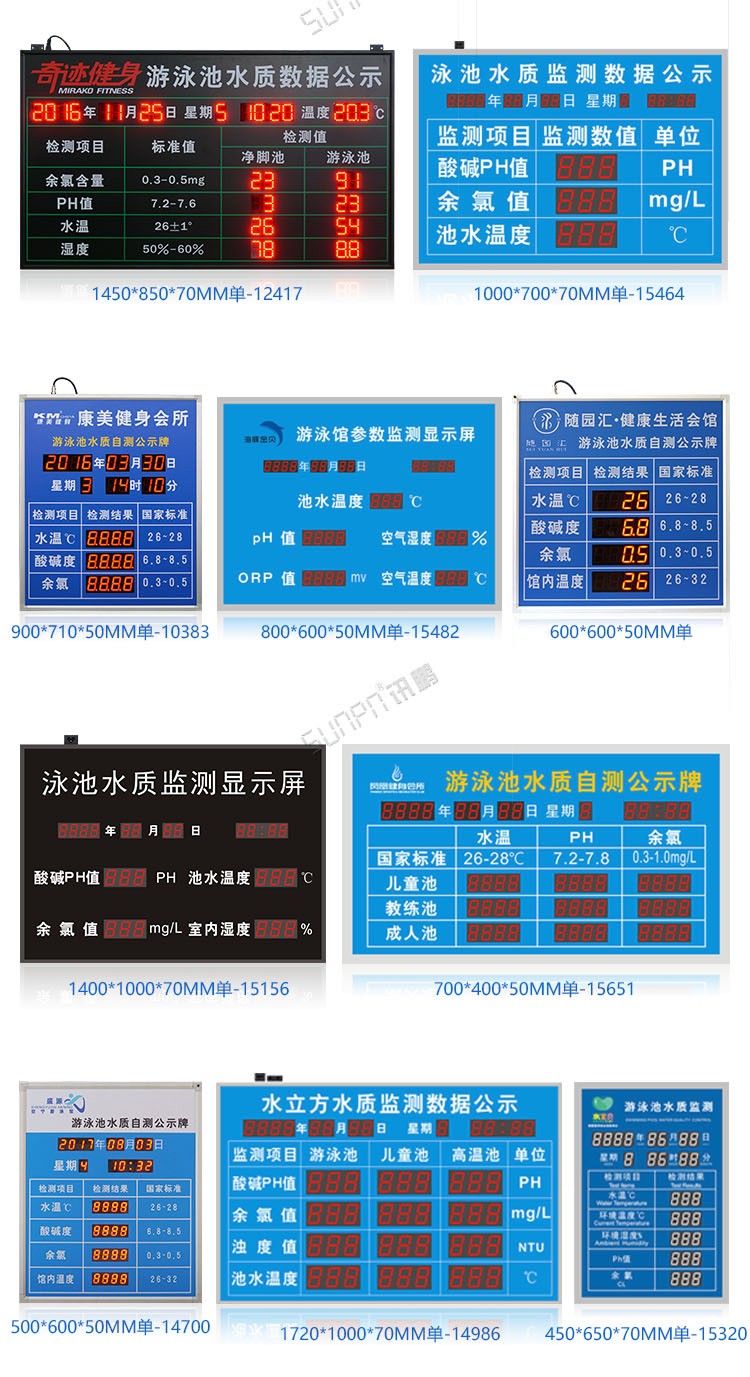

游泳池水質公示牌案例參考

游泳館水質檢測小知識：怎樣選擇游泳場所？

衛生監督員提示： “三看一聞”

1

一看信息公示。看該場所是否公示有效衛生許可證及信譽度等級標識，是否具有合法的經營資質；看當天游泳池的水溫、余氯濃度、PH值等指標是否通過信息牌公示，是否符合國家衛生標準（余氯濃度：0.3—0.5mg/L,PH值：6.5-8.5）；

2

二看泳池周邊。看游泳場所是否設立了傳染病禁泳標志，是否有統一著裝的救生員，是否有足夠的救生設施等等；

3

三看水質觀感。看泳池水質是否混濁、有飄浮異物。水質較好情況下，站在池邊能夠看見二至三個泳道外的池底，且池底無污垢，反之則表明水質較差。

4

一聞是指通過聞池水的氣味判斷水質，池水有淡淡的消毒水味道是正常的，如果有刺鼻難聞的味道，則不正常。
