       如今，綠色制造是全球制造業的升級主題，新能源使用率逐漸提高，作為新能源的排頭兵，新能源汽車的崛起已是大勢所趨。新能源汽車的動力供給——充電樁，同樣前景光明。

       北京，國之心臟，在國家大力推進新能源汽車發展進程中，起到了至關重要的作用。作為新能源汽車推廣的重點城市之一，鑒于政策與市場的協同發展，北京堅持了純電動路線。2017年北京市新能源汽車發展的數量接近16萬輛。其中，私人汽車超過了11萬輛，租賃汽車1.56萬輛。在北京也匯集一大批優秀的新能源汽車及相關企業，包括整車、動力驅動系統、電池及材料、充電、互聯網服務等。

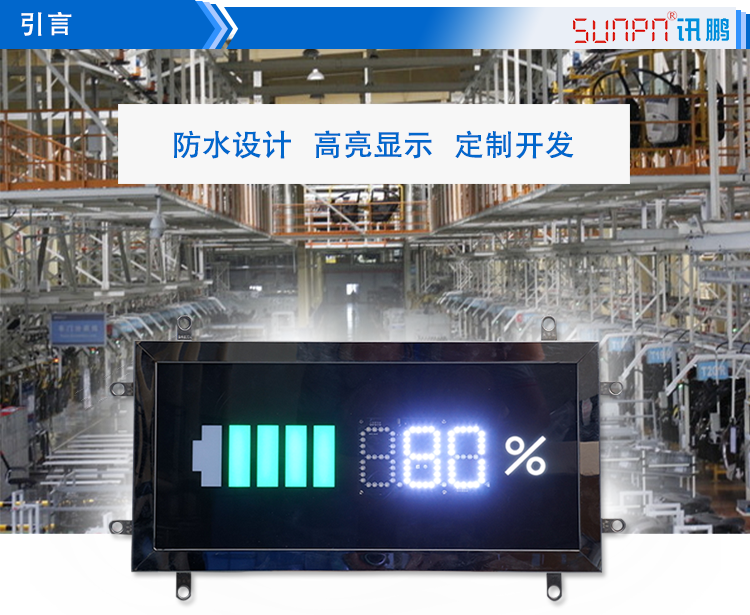

       實際上，當前國內充電樁保有量遠遠滿足不了新能源汽車的增長需求，充電樁市場需求缺口巨大，這也為自動化行業帶來了新機遇。不過在充電樁的建設中，還有一個問題不容忽視，那就是因為充電樁一般都不會很高，而且顯示屏也比較小，這樣就導致用戶在充電時不容易看到自己愛車的充電情況。訊鵬科技研發的充電樁充電進度通訊屏便應運而生，這款通訊屏采用戶外防水設計，高亮燈板與背光顯示，能在戶外強光的環境下有很好的顯示表現。充電樁充電進度通訊屏的數據通過接收設備的485通訊信號實時顯示，采用工業通用MODBUS通訊協議。充電樁充電進度通訊屏的使用能給用戶帶來更智能化、人性化的服務。給實施企業帶來更大的競爭優勢。

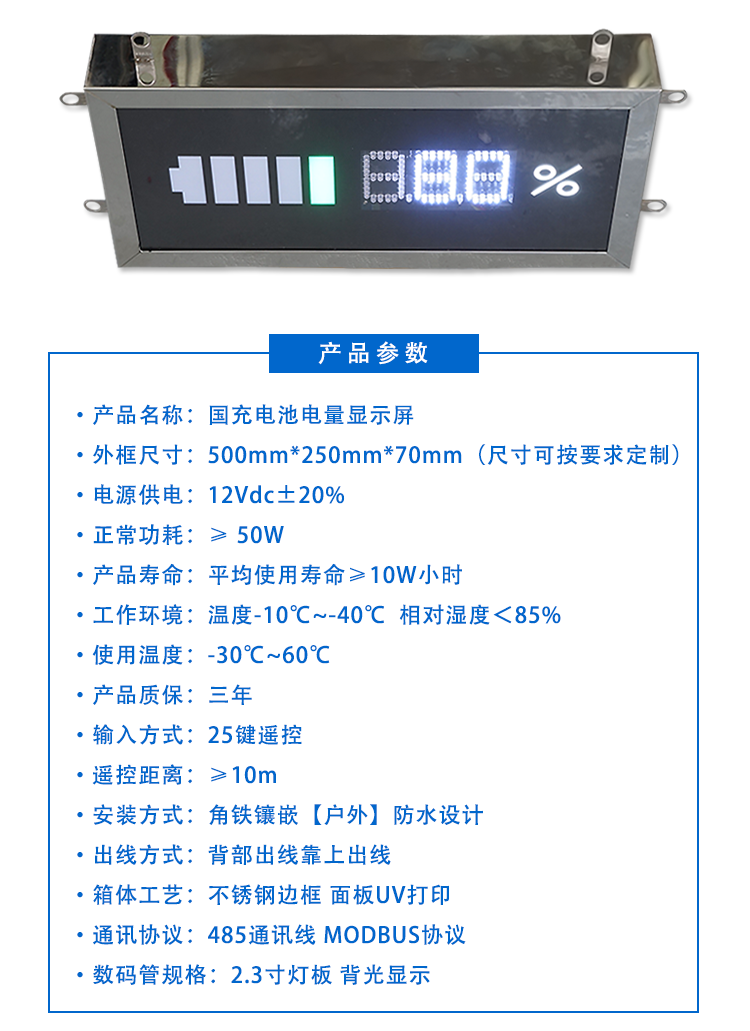

充電樁充電進度通訊屏功能說明

1.產品通過485通訊、MODBUS協議實時修改數據。

2.電池背光根據數據顯示相應的進度。

3.充電樁充電進度通訊屏采用鑲嵌安裝，電源線及通訊線在屏后出線。戶外防水設計。

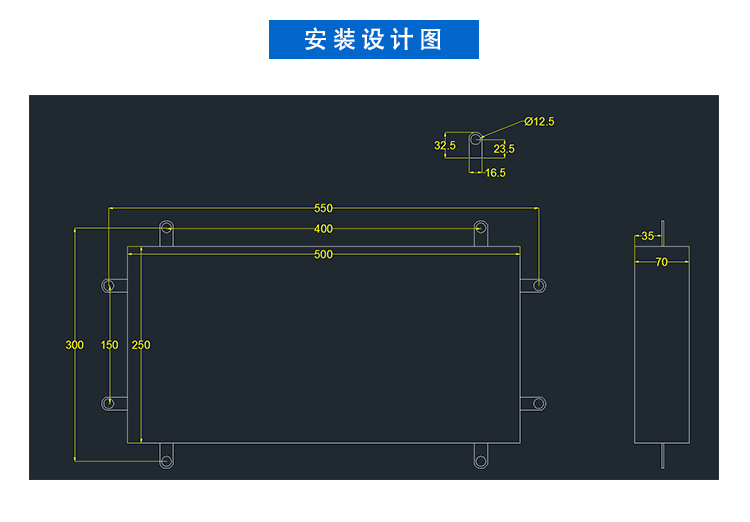

充電樁充電進度通訊屏安裝設計圖

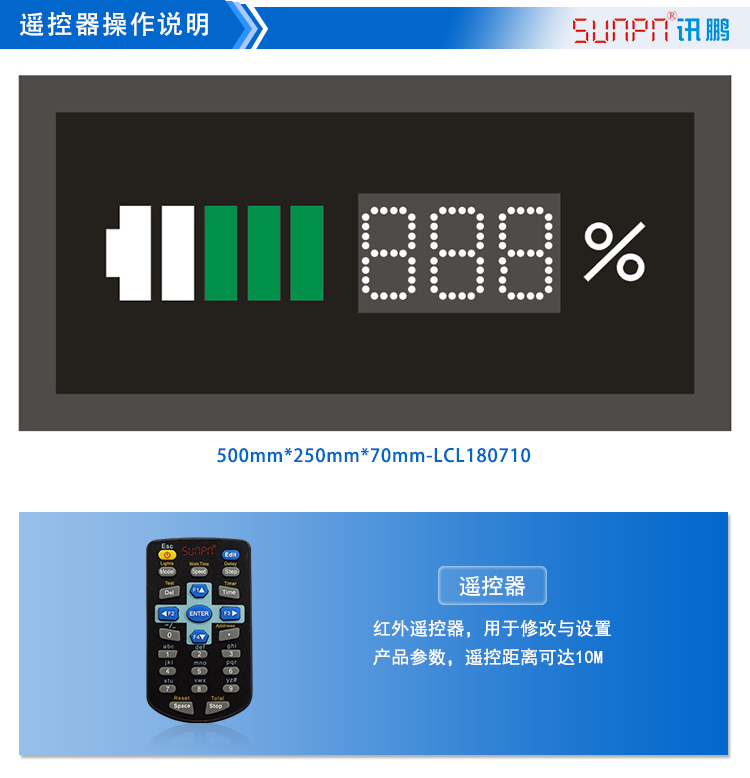

充電樁充電進度通訊屏遙控器操作說明

一、編輯數據

1、按【Edit】鍵進入數據編輯，光標閃爍

2、光標閃爍欄處，按【數字】鍵輸入相應數據

3、按【ENTER】鍵，數據保存并退出

4、按【Esc】鍵，取消本次操作并退出

二、軟關機

1、按【ESC】鍵進入軟關機，屏幕不顯示

2、再按【ESC】鍵，屏幕恢復正常顯示

三、設置本機ID

1、按【Esc】鍵進入軟關機，屏幕不顯示

2、按【.】鍵進入本機ID設置狀態，光標閃爍

3、光標閃爍欄處，按【數字】鍵輸入相應數據

4、按【ENTER】鍵，數據保存并退出

5、按【Esc】鍵，取消本次操作并退出

注：本機ID設置范圍1—255

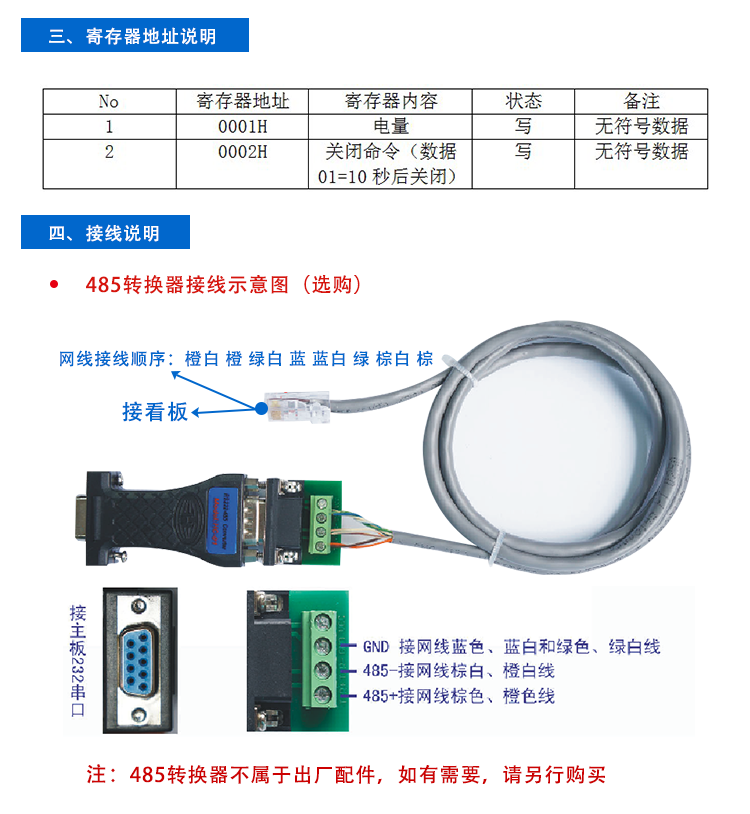

充電樁充電進度通訊屏通訊協議

通訊協議

1．通訊接口電氣標準: 通訊接口符合RS-232  RS--485國際標準。

2. 通訊協議:采用MODBUS通訊協議RTU模式。

3．通訊格式約定:

（1）通信速率: 9600 bps

（2）RTU數據格式。

（3）字符格式為10位：

a.數據位：8 bit;

b.起始位：1 bit;

c.停止位：1 bit;

d.無奇偶校驗位

防汛預警提示通知系統定制參考

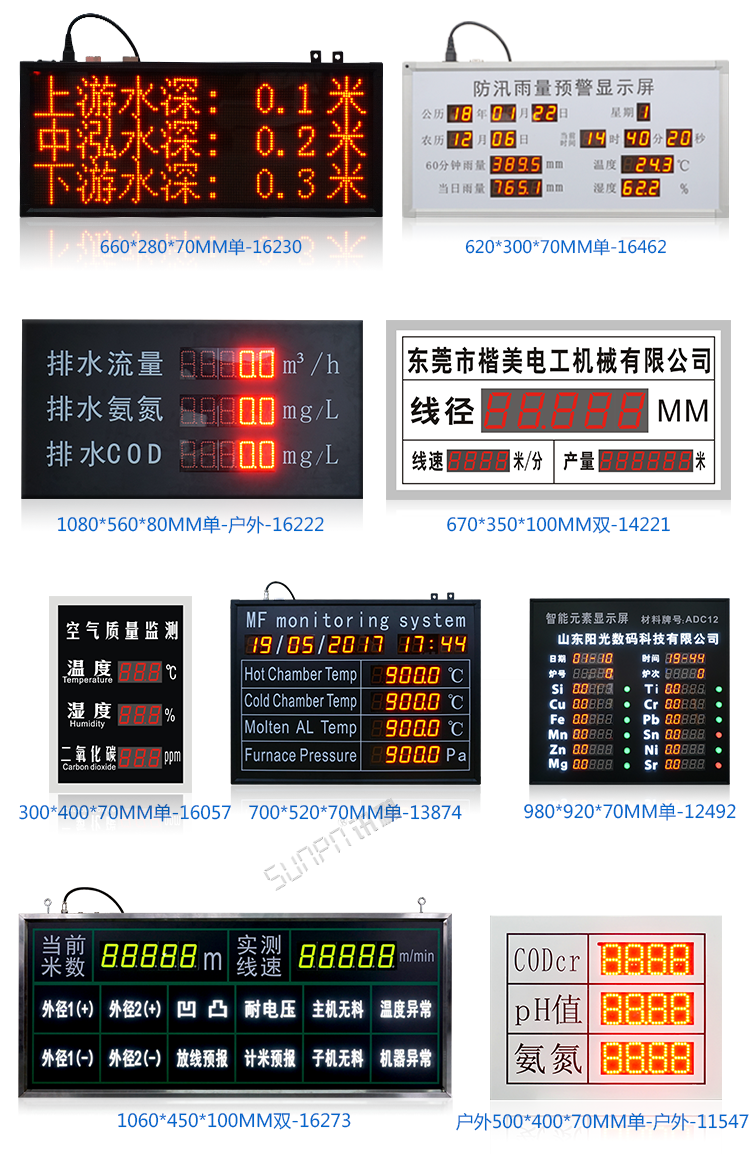

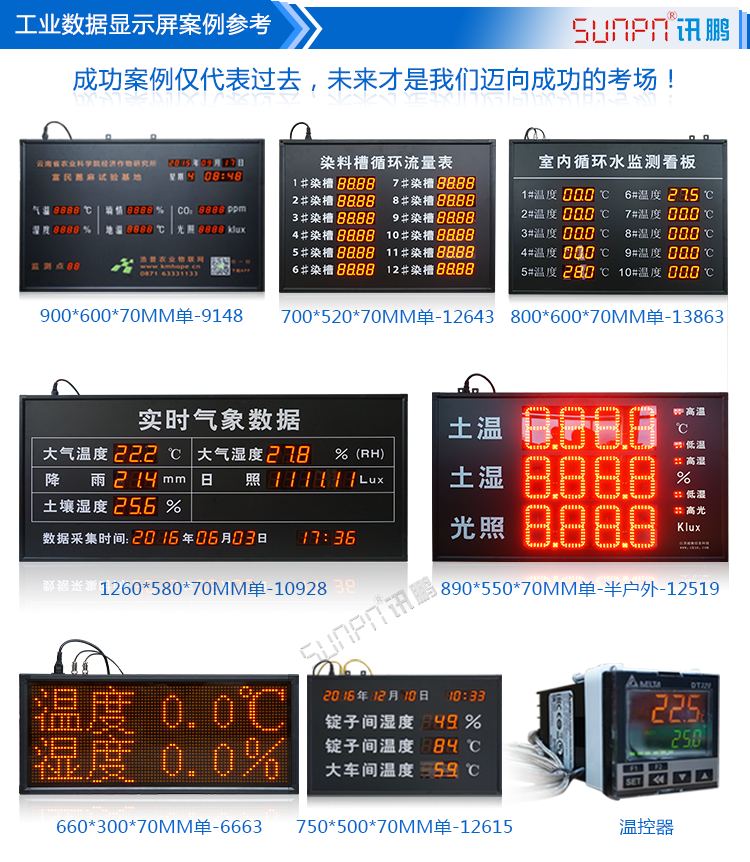

訊鵬數據采集通訊顯示屏案例參考
