       隨著現代社會經濟的不斷發展，人們生活水平不斷提高，各個城市的公園也是越來越多，隨處可見，而且多數是免費開放的公園，這樣就給公園的管理帶來了很大的挑戰。特別是在過去的上海外灘踩踏事件、九寨溝游客滯留等慘痛的教訓下，我國旅游局愈來愈重視智慧化旅游景區的建設，強烈要求旅游景區和公園等公共場所完善信息化管理的客流量分析決策系統，制定有效游客流量的管控措施，科學對景區接待數量進行控制，以提升管理水平和服務水平，制止擁擠滯留、踩踏等事件的發生，更好的保障游客的人身安全、財產安全和游玩舒適度為目的。

       提高客流統計水平是解決公園景點人滿為患、提升公園景點旅游舒適指數的有效途徑之一，采用公園景區3D客流統計系統包括對景點舒適度、客流數據預測、推薦進入時間、主要干道車流堵車的公里數、周邊其它景區游客數、排隊時間、最合理的路線甚至是預計的排隊時間等信息都可向游客提供，對旅游者流量控制、科學管理和有效疏導，對于保障游客安全和景區資源環境有著非常大的意義。

       在公園景區內外可根據不同的環境選擇安裝不同的顯示屏、大門出入口安裝戶外LED大屏，景區內LED字幕屏，叉道落地廣告屏，廣場LED大屏，衛生間、餐廳公共區域室內顯示屏等，可播放景區內的實時人流量，人員密集區域，安全提醒，天氣情況等信息，還可以播放視會公益廣告，宣傳黨政方針正策，弘揚視會主義價值觀，傳遞視會正能量；可以引入第三方機構社會廣告播放，增加運營收入，降低維護成本。

游客數人流量統計顯示屏方案

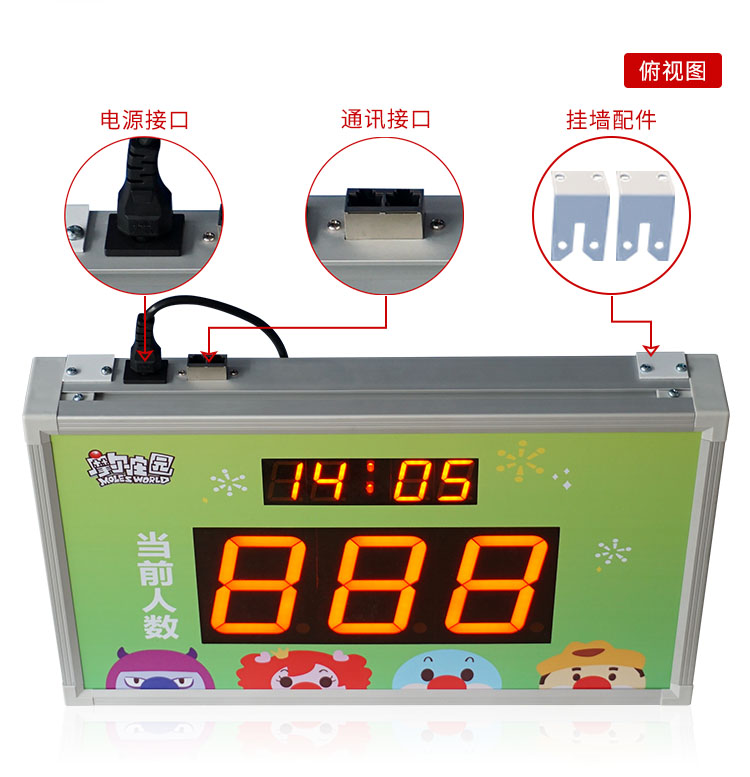

游客人數流量統計顯示屏實拍

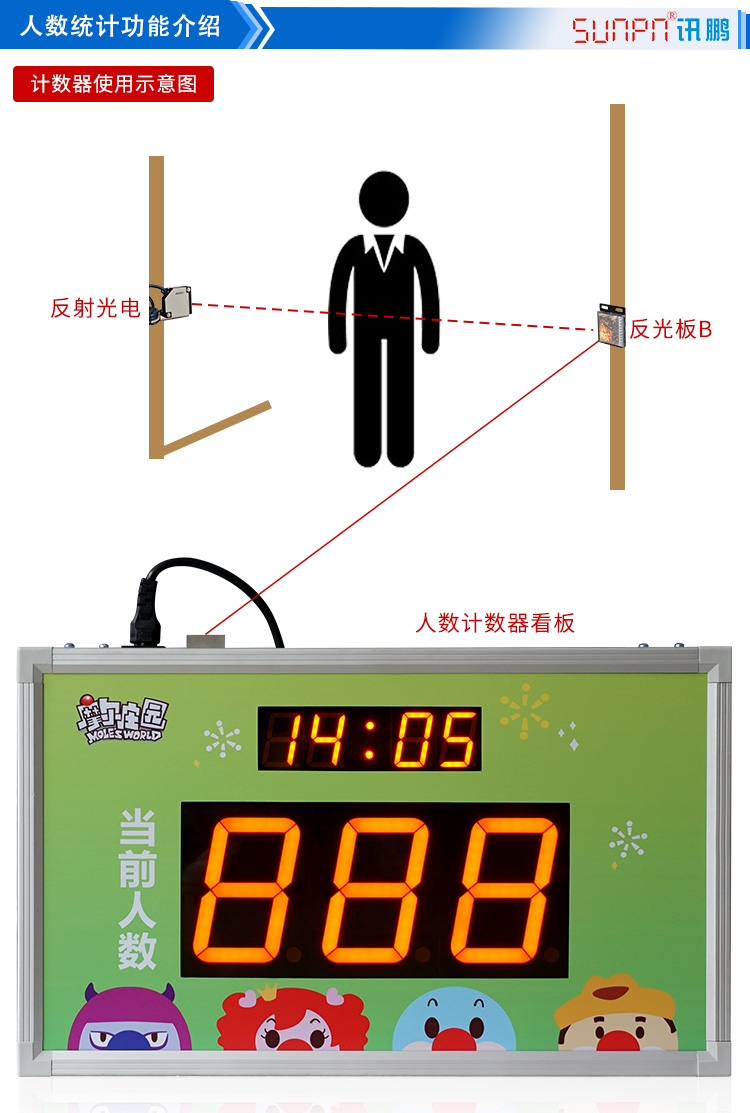

游客人數流量統計顯示屏使用示意圖

游客人數流量統計顯示屏功能描述

1、我司提供通訊協議

2、看板為從站模式

3、通訊接口：RS485，與PLC連接

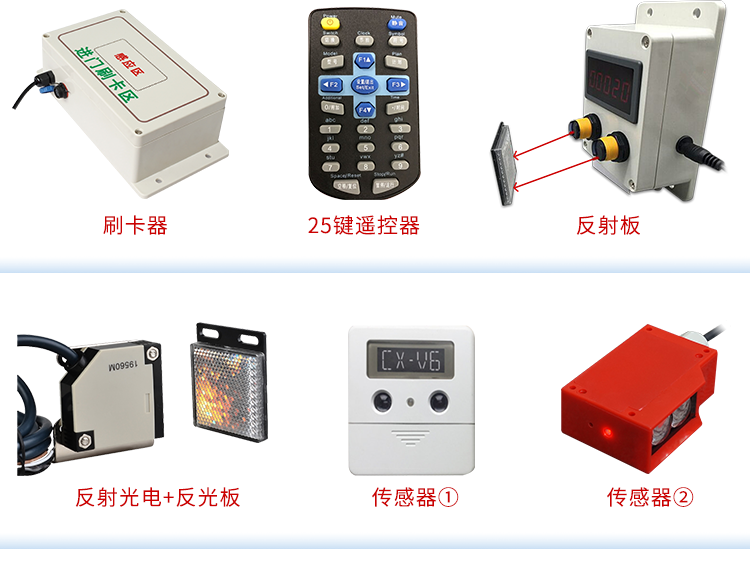

4、時間自動運行，遙控器校正，也可通過通訊下發數據產品配件

游客人數流量統計顯示屏通訊協議

一、命令框架定義

通訊界面RS-485

2、通訊參數

a.波特率：9600 bps;

b.數據位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.無奇偶校驗位；

注：

①均是十六進制收發，先將十進制改為十六進制，高字節在前，低字節在后

②校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

③若編輯時下發數據，則看板會返回“X”的指令（2A 地址 58 校驗碼 0A）

二、具體命令格式定義（高字節在前，低字節在后）

1、常規數據（當前人數）

A．讀常規數據：

下發命令格式=0x3A+地址碼（0X01）+0x43“C”+校驗碼+ 0x0A；

返回命令格式=0x2A+地址碼（0X01）+0x43“C”+0x03（數據長度，1字節)+當前人數（2字節）+校驗碼+0x0A；

B．寫常規數據

下發命令格式=

0x3A+地址碼（0X01）+0x63“c”+0x03（數據長度）+0x01（序號）+數據（2字節）+校驗碼+ 0x0A;

例：寫計劃產量為999

下發指令= 3A 01 63 03 01 03 E7 52 0A

返回命令格式=0x2A+地址（0X01）+0x63“c”+校驗碼+ 0x0A；

2、 日期、時間

A．讀日期、時間：

下發命令格式=0x3A+地址（0X01）+0x54“T”+校驗碼+ 0x0A;

返回命令格式=0x2A+地址（0X01）+0x54“T”+0x08(數據長度)+年前兩位（1字節）+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

B．寫日期、時間

下發命令格式=0x3A+地址碼（0X01）+0x74“t”+0x08(數據長度)+ 年前兩位（1字節）+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

例：寫時間為2016年1月10日星期日12點整

下發指令= 3A 01 74 08 14 10 01 0A 07 0C 00 00 BF 0A

返回命令格式=0x2A+地址（0X01）+0x74“t”+校驗碼+ 0x0A;

注：校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）

三、通訊線接線說明

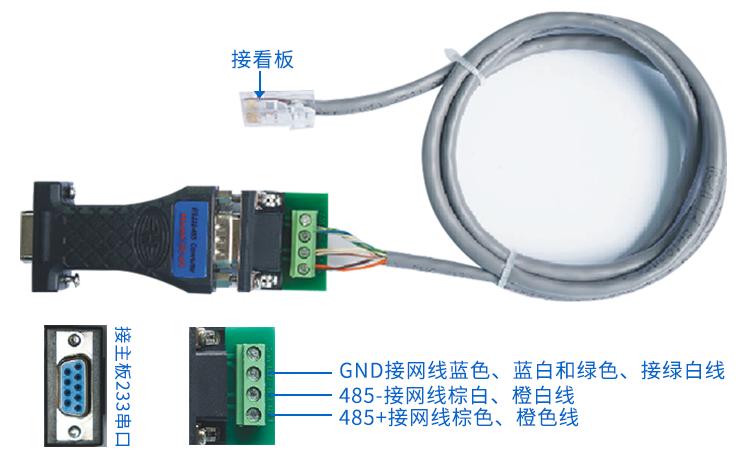

485轉換器接線示意圖（選購）

網線接線順序：橙白 橙 綠白 藍 藍白 綠 棕白 棕

注：485轉換器不屬于出廠配件，如有需要，請需另行購買

游客人數流量統計顯示屏案例參考

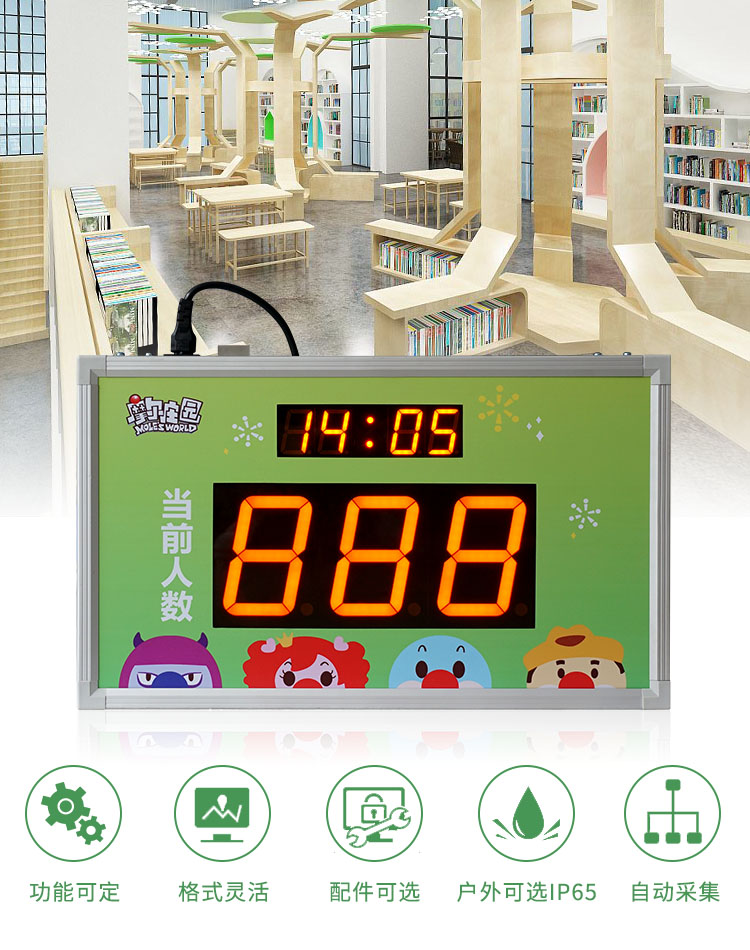

游客人數流量統計顯示屏應用場景
