       在智能制造的時代，我們需要對E-SOP電子作業指導書系統給以更加通俗的解讀，并且應該對其現狀及趨勢加以分析。無紙化E-SOP電子作業指導書系統在大中型企業的應用將會越來越廣泛，但發展速度不會很快，要有一個過程，E-SOP電子作業指導書的管理涉及起草/修訂、審查/批準、發布、使用管理、存擋、廢棄等諸多環節，依靠傳統的打印/復印文件來進行這一過程無疑是一項繁瑣的工作，尤其是當大量E-SOP電子作業指導書需要進行定期回顧性修訂的情況下，這樣的問題尤其明顯。

       相對于傳統的作業指導書而言，在依賴性方面也有很大提升。此外E-SOP電子化的電子作業指導書要檢索、統計的便捷性方面也明顯比傳統電子作業指導書具有優勢。使用E-SOP電子作業指導書系統，可以節省生產成本，減少紙張的浪費，同時節省人力。減輕電子作業指導書管理工作負擔，提高企業協同。目視管理，提高企業形象與現場管理水平。電子存儲，不占用實際空間，提高電子作業指導書檢索效率。E-SOP電子作業指導書系統的文件安全管控，權責明晰。網絡傳輸，換線速度提高100%。無紙化作業，降低企業成本。提升了整體的管理水平。一切只為更高效的生產與管理

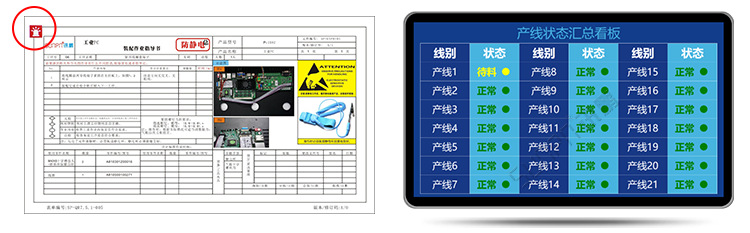

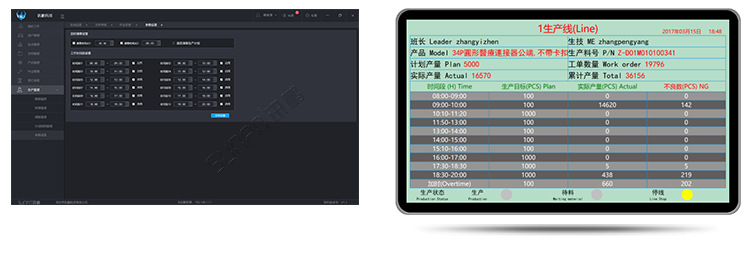

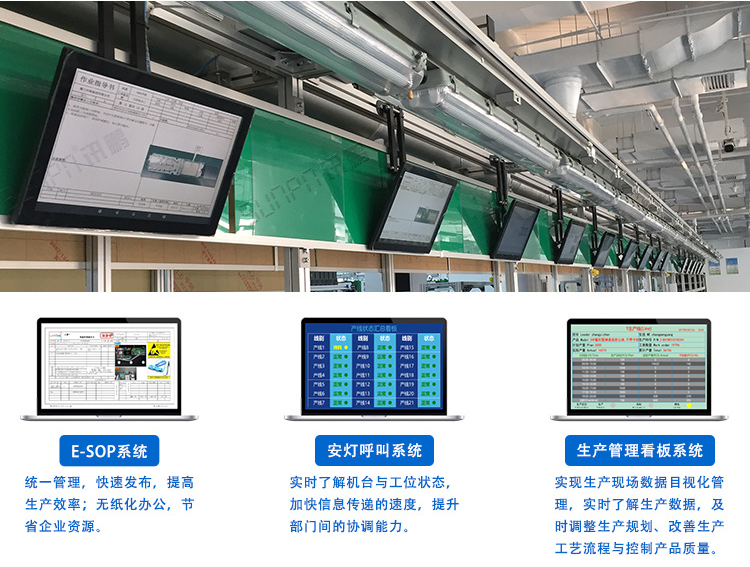

E-SOP電子作業指導書系統價值

E-SOP電子作業指導書系統實施流程

E-SOP電子作業指導書的好處：

  提高管理水平            提升公司形象           加快響應速度

  減少中間環節            提高報表質量           降低紙張浪費

E-SOP電子作業指導書的功能：

  1.嚴格的用戶權限管控

  2.車間、產線、站點的管理

  3.作業指導書審核

  4.電子文檔的上傳和發放

  5.工位站點播放文件預覽

  6.文字通知編輯發放

  7.安燈異常報警的實時監控

  8.安燈異常報警的查詢與設置

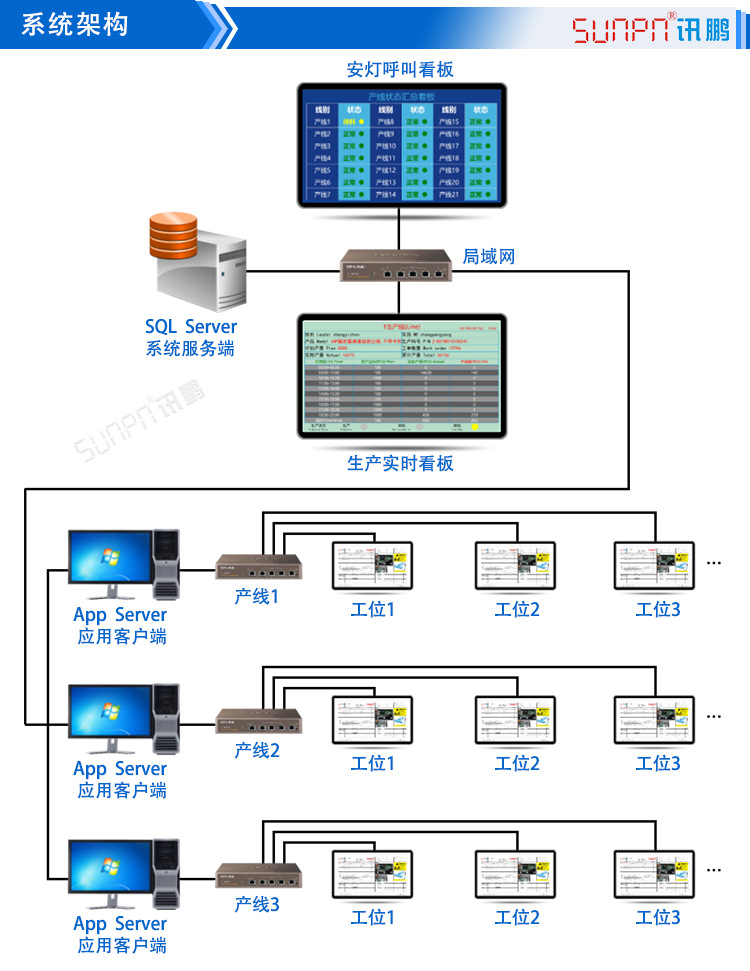

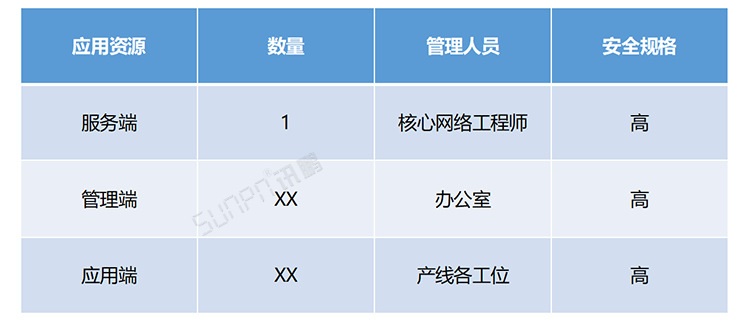

E-SOP電子作業指導書系統架構

標準軟件E-SOP功能包含：

  文檔管理、SOP文檔顯示（文件格式有圖片、word、 Excel、PPT ）、SOP視頻動畫、SOP電子印章、消息廣播、企業宣傳、SOP快速 換線功能。

訊鵬E-SOP作業指導書發布流程

  文件審核→ 文件發布→需要調整→SOP調整→SOP推送→SOP播放→服務端與客戶端

  登錄設置用戶與權限管理

E-SOP電子作業指導書系統軟件操作介紹

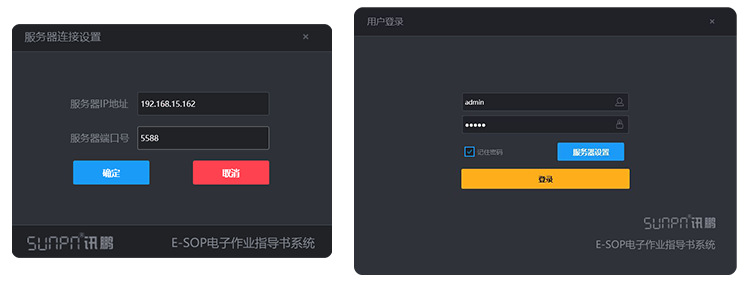

電子作業指導書服務端與客戶端登錄設置

電子作業指導書用戶權限管理

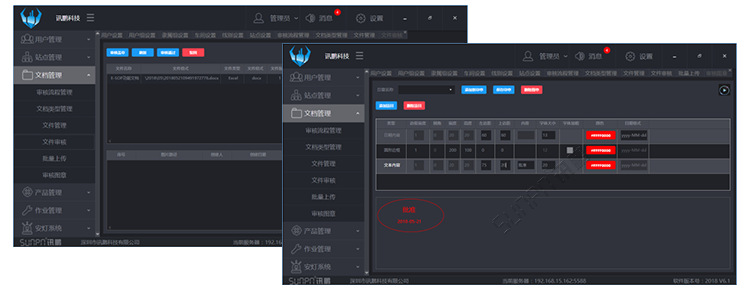

電子印章設置與文件審批

  設置印章樣式、編輯審核流程信息，對文件進行逐步審核。

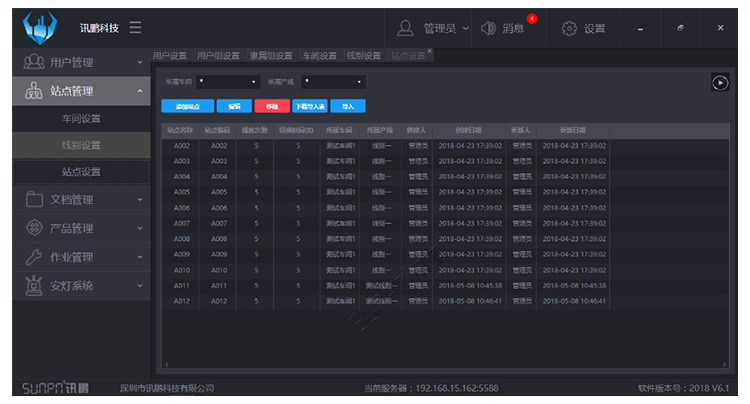

電子作業指導書站點設置

      進入站點管理，在站點設置列表處選中所需修改的作業模板，雙擊或點擊界面

  上的編輯按鈕即可彈出修改站點窗口，可設置站點名稱（站點 ID自動分配） 、站

  點編碼、播放次數、切換時間、所屬車間、所屬產線，修改完相關信息后點擊窗口

  上的保存按鈕即可完成修改。

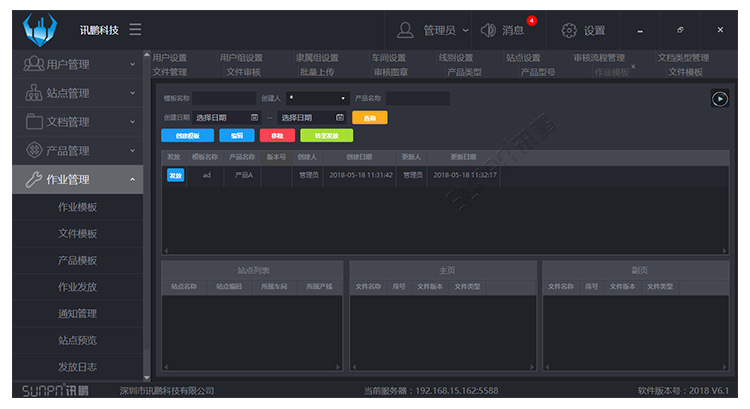

電子作業指導書文件查詢

       查詢作業模板，進入作業模板界面后，可通過界面上方的查詢條件進行作業

  模板的查詢，包括模板名稱（模糊查詢）、創建人、產品名稱、創建日期，輸入完

  成后點擊查詢按鈕即可查詢，在查找出的模板列表處選擇作業模板，可以界面下方

  看到作業模板的詳細信息，包括站點列表、文件列表。

文件發放與通知管理

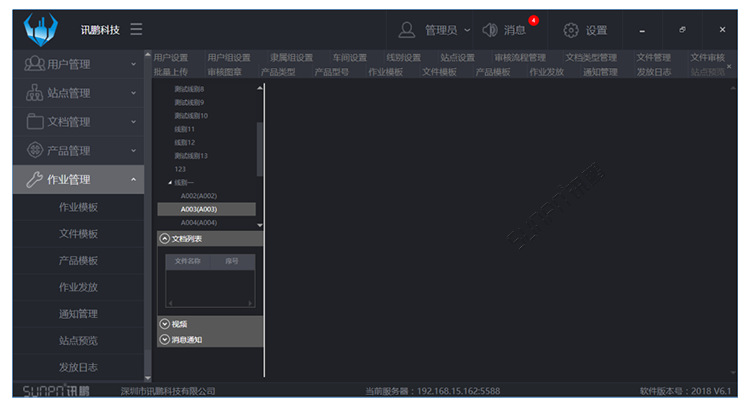

電子作業指導書站點預覽

      進入此界面后會顯示所有的站點樹形列表，選中想查看的車間、產線下的站

  點，然后下方會列出該站點正在播放的文件和通知列表，選擇中項，在界面右方

  會顯示相應的內容，檢查是否發放正確。

擴展無線安燈呼叫系統

  E-SOP工作時點左上角紅色警燈圖標出現報警菜單，后臺可查看個終端報警狀態。

生產管理系統相關產品介紹：標準無線安燈呼叫系統軟件

安燈系統軟件功能與操作介紹

安燈系統軟件登錄界面

輸入用戶名(admin)、密碼(admin123)和驗證碼點擊提交即可

安燈系統軟件用戶管理-用戶組管理

添加：點擊添加按鈕，輸入組名、選擇編輯權限（常規數據報表是否可編輯）和選擇權限（登錄進來可看到那些菜單），點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可

批量刪除：選中需要刪除的數據，點擊批量刪除即可

注：默認有一個管理員組，不可編輯與刪除

安燈系統軟件用戶管理-用戶管理

添加：點擊頁面左上角添加按鈕，輸入用戶id（登錄名）、姓名、密碼、

          電話、郵箱、卡號、備注（可空），然后點擊添加即可

編輯：點擊界面右邊編輯，會彈出修改框，修改內容后點擊保存即可

刪除：點擊界面右邊刪除按鈕，會提示是否刪除，點擊刪除即可（如果系

          統啟用了微信后臺，那么刪除時將自動刪除微信后臺的人）

批量刪除：勾選你想要刪除的用戶后，點擊界面左上角的批量刪除即可

              （同刪除一樣）

查看詳情：雙擊某一行，即可查看這條數據的詳細信息

安燈系統軟件設備管理-車間管理

添加：點擊添加按鈕，輸入車間名和負責人 ，點擊保存即可

       編輯：點擊編輯按鈕，修改完數據后，保存即可

       刪除：點擊刪除，即可（當該車間下有產線時，不能刪除該車間，如

                 果想刪除該車間，必須將該車間下產線給處理好，才能刪除）

       批量刪除：選中需要刪除的數據，點擊批量刪除即可（同刪除）

安燈系統軟件設備管理-產線管理

添加：點擊添加按鈕，輸入產線名、所屬車間和負責人，點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可(產線下有按鈕盒時也不能刪除，必須將按鈕盒

          移除到別的產線后才能操作)

批量刪除：選中需要刪除的數據，點擊批量刪除即可（同上）

安燈系統軟件設備管理-按鈕盒管理

添加：點擊添加按鈕，輸入按鈕盒名、選擇產線、選擇通訊方式、ip地

          址（通訊方式為串口時ip地址可以不填）、按鈕盒地址看板地址、

          是否刷卡和對應終端，點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可

批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件設備管理-終端管理

添加：點擊添加按鈕，輸入終端名和IP地址 ，點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可

批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件設備管理-看板管理

添加：點擊添加按鈕，輸入看板名和地址 ，點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可

批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件設備管理-按鈕盒權限管理

     添加：點擊添加按鈕，輸入組名選擇負責人員、選擇負責什么類型、

                 選擇報警的呢管理和負責的按鈕盒，點擊保存即可

     編輯：點擊編輯按鈕，修改完數據后，保存即可

     刪除：點擊刪除，即可

     批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件設備管理-狀態監控

監控按鈕盒當前的狀態

安燈系統軟件設備管理-看板設置

     添加：點擊添加按鈕，選擇看板名稱、報警種類和按鈕和點擊確定

                即可（根據看板分別顯示不同種類的報警）

     編輯：點擊編輯按鈕，修改完數據后，保存即可

     刪除：點擊刪除，即可

     批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件報表查詢-常規數據報表

可以根據車間、產線、狀態和時間段進行查詢數據

點擊查詢所有將查詢所有盒子的數據信息

安燈系統軟件報表查詢-車間/產線異常報表

異常次數

異常時間

點擊這個按鈕可以將柱狀圖變成圖片下載出來

根據選擇的條件查詢該條件內所有類型的異常次數和異常時間并生成柱狀圖

安燈系統軟件設置-報警種類設置

添加：點擊添加按鈕，輸入報警類型、建值號，選擇顏色和語言播報格式點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可

批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件設置-報警通知設置

系統設置：選擇通知方式點保存即可。

微信后臺設置：選擇后保存即可。

Tcp地址設置：Windows服務電腦的ip。

郵件設置：輸入名稱、郵件地址和密 碼、發送郵件的服務器點保存點保存。

語音：選擇播報方式點擊保存。

安燈系統軟件設置-報警等級設置

添加：點擊添加按鈕，輸入報警和時間點擊保存即可

編輯：點擊編輯按鈕，修改完數據后，保存即可

刪除：點擊刪除，即可

批量刪除：選中需要刪除的數據，點擊批量刪除即可

安燈系統軟件設置-數據庫管理

重制數據庫：點重置值數據庫將清空所有數據

添加備份：輸入備份名字、入備注點擊保存即可（備份完成工可直接下載）

自動備份：輸入備份名字、備份周期、負責人、備注點擊保存即可

E-SOP 電子作業指導書系統應用案例
