       無線安燈系統是收集生產線上有關設備、生產以及管理等多方面信息，在對這些信息進行處理后，系統控制分布在整個車間的指示燈、聲音報警系統，同時將信息推送到現場的LED/LCD顯示設備或者相關人員的手機等。

       在工位安裝無線按鍵開關，當出現問題時，可及時通過無線網絡反映到主機，通知其它部門解決，并可由計算機記錄、分析問題頻率。可以應用于生產工藝流程的所有相關者，包括：生產崗位人員、生產組長、生產主管、質量工程師、質量主管、制造工程師、物料管理員、采購主管、設備維護工程師、設備主管、生產廠長等。

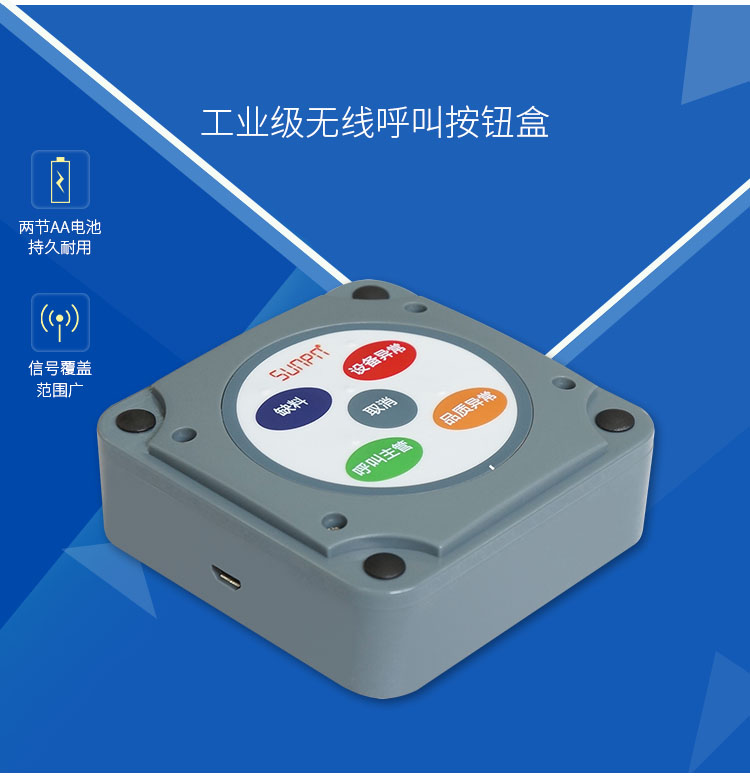

        SP-AD433A是訊鵬科技自主研發的一款工業級無線呼叫終端，產品采用GFSK調頻技術，信號覆蓋范圍廣、穩定性強；通訊采用雙向通訊，并帶LED狀態指示燈，可確保信號正確到達；在功耗方面做了專門的優化設計，兩節AA電池通常可使用2-5年；產品可廣泛應用于工業呼叫現場，安燈系統等領域。

無線安燈按鈕盒參數

產品型號：SP-AD433

電源規格：兩節AA電池(DC3V)

工作電流：待機30uA ，發射平均電流60mA，峰值100mA

工作頻率：431.5M-435M（默認435M）

調制方式：GFSK

頻道間隔：500KHZ

信道數量：8信道

無線發射功率：最大20dBm

接收靈敏度：-116dBm

傳輸距離：室外空曠不小于200米(具體視環境而定)

通信模式：雙向通信

通信協議：SUNPN協議 & MODBUS RTU協議

外部接口：micro USB接口（程序下載&串口通訊）

串口速率：默認9600bps

天線接口：內置天線

工作溫度：-25~65℃

相對濕度：10%~90%無冷凝

產品材質：ABS工程塑料

外形尺寸：85mm× 85mm×30 mm

安裝方式：魔術貼 & 螺絲安裝

無線安燈按鈕盒配置說明與按鍵操作說明

1.按鈕盒參數配置說明

按鈕盒通過配置軟件可方便簡單的對按鈕盒的地址、無線信道、MODBUS設備地址、

MODBUS寄存器地址等相關參數進行配置，配置說明見《SP-AD433A無線按鈕盒配

置軟件使用說明》，產品出廠可按用戶應用需要預先配好。

2.按鍵操作說明

按鈕盒每個按鍵都可以表示三種狀態“0”“1”“2”（軟件可配置1~3種狀態），

“0”為關閉狀態(指示燈滅)，“1”為打開狀態(指示燈亮)，“2”為其它狀態（指示

燈慢速閃爍，10分鐘后指示燈停止閃爍）。中間按鈕可配置為是否有取消鍵功能（默

認為取消鍵功能），取消鍵只有“1”狀態，它可聯動取消其它所有按鍵的狀態指示。

按鈕盒按鍵按下時傳輸無線數據，成功收到應答并對應的指示燈指示，如果通訊不成

功則指示燈快速閃爍提示。通訊報文詳見《SP-AD433A無線按鈕盒通訊協議》。

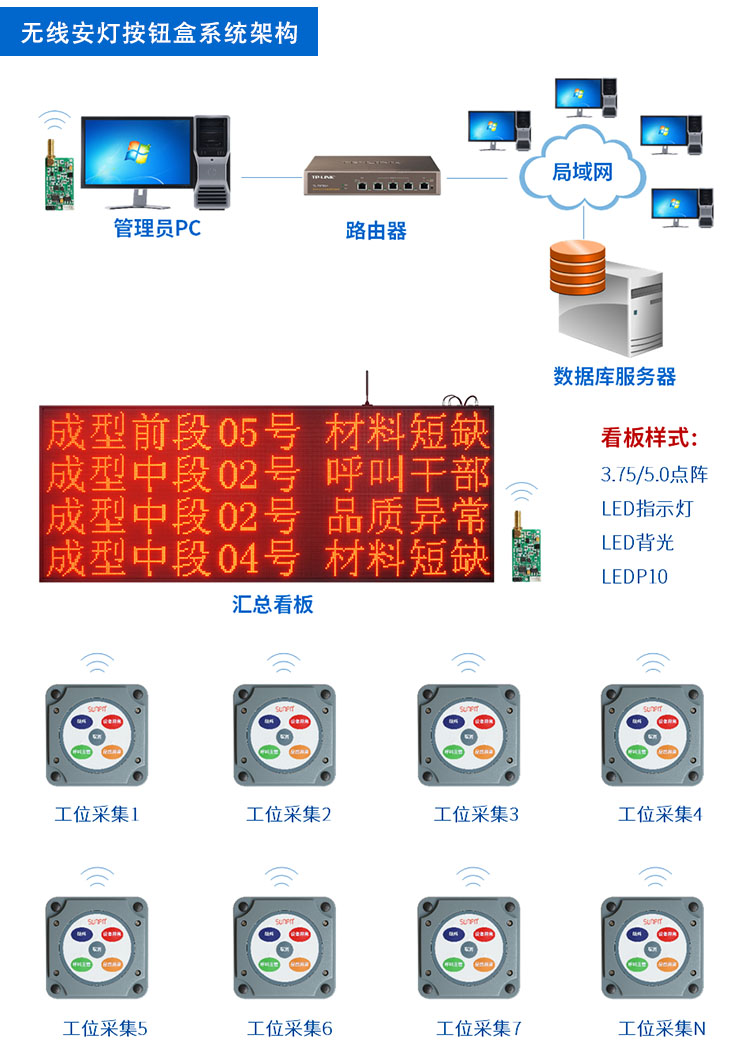

無線安燈按鈕盒系統架構

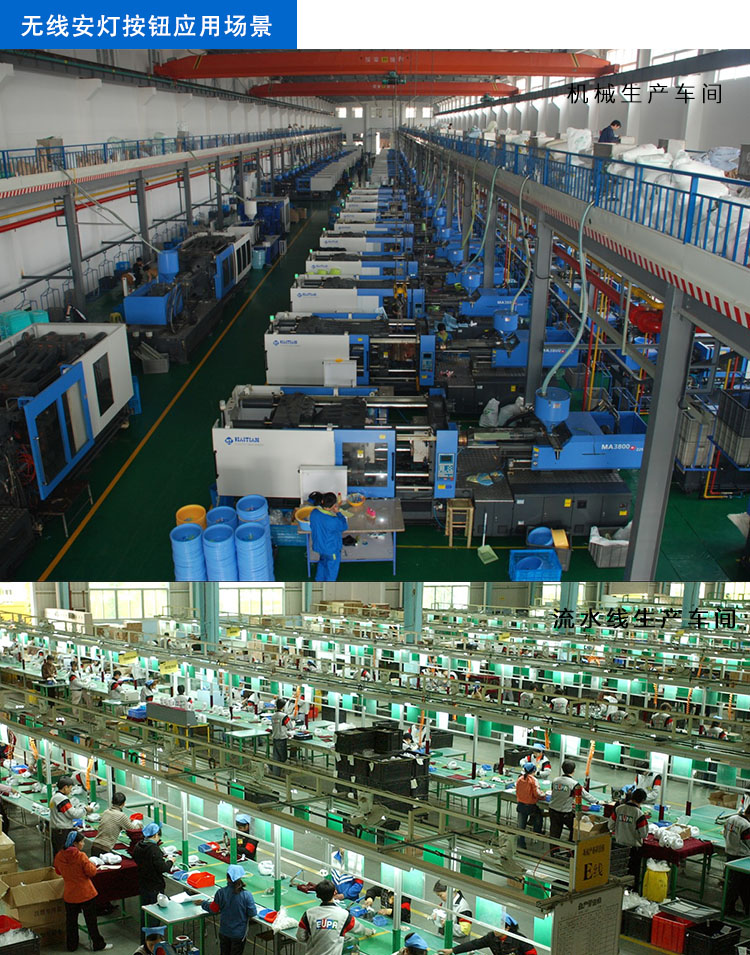

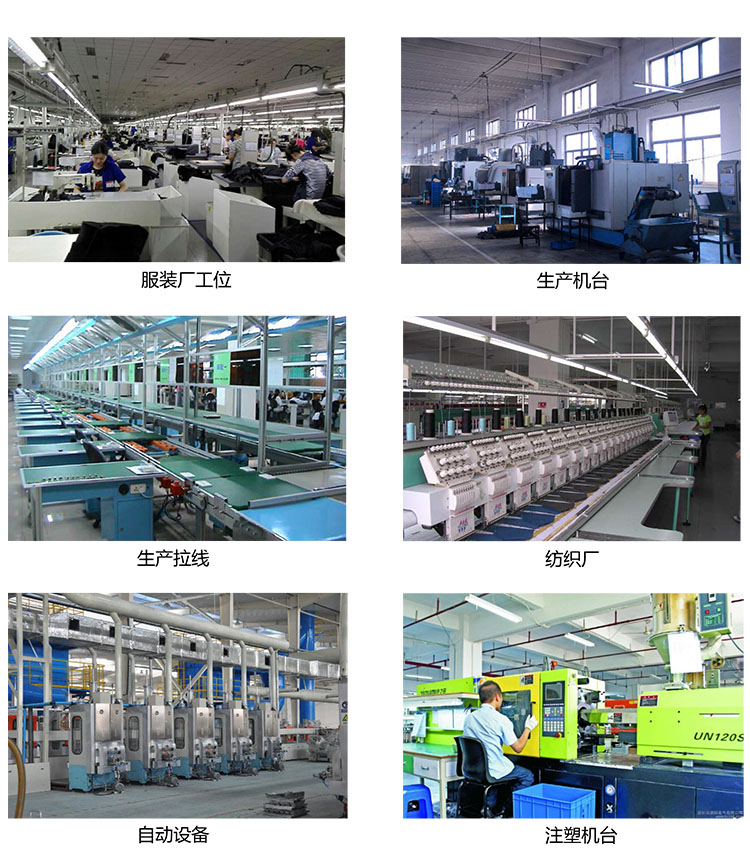

無線安燈按鈕盒應用場景

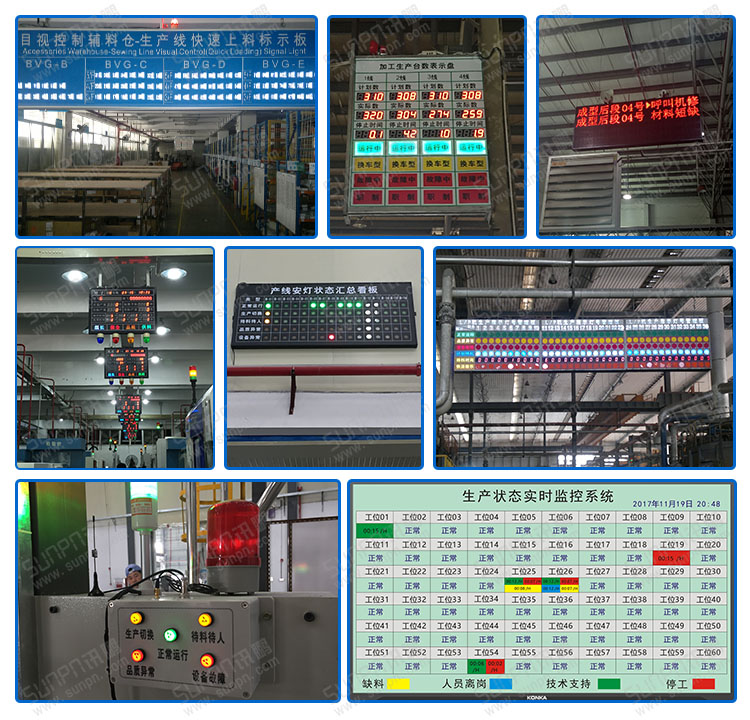

無線安燈系統現場案例

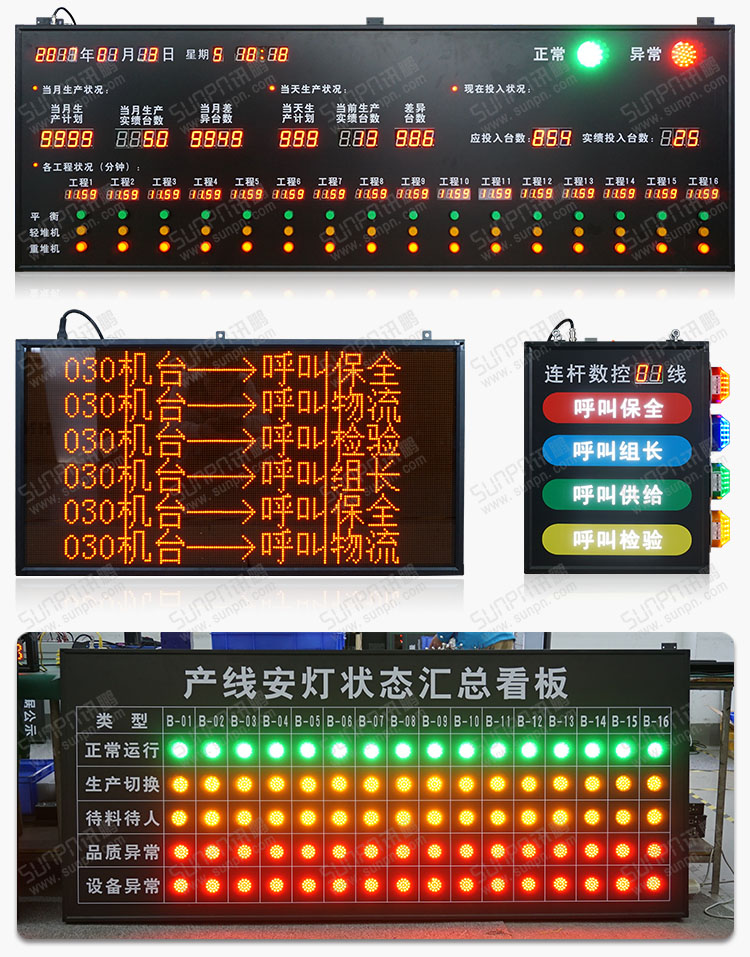

無線安燈系統定制參考
