       隨著經濟的快速發展，水資源短缺的壓力越來越大，人們最終意識到是社會中水的消耗量超出了自然循環可承載的范圍。人們?cè)絹?lái)越意識到合理利用水資源的重要性，只有充分尊重水資源自然循環的規律，實現水資源的多次循環利用，維持水資源的循環平衡，才是水資源可持續利用的有效途徑。而污水處理系統的廣泛應用是社會可持續發展的必然選擇。

       訊鵬科技開發的污水處理設備數據采集LED看板便是用于各種污水處理設備上的，用于轉換設備輸出的模擬信號換算成具體數字，并放大設備數據顯示的一個產品。被廣泛應用于工業設備數據采集和通訊顯示，對企業升級數字化管理和精益管理有著非常重要的作用。

污水處理設備數據采集LED看板方案簡介

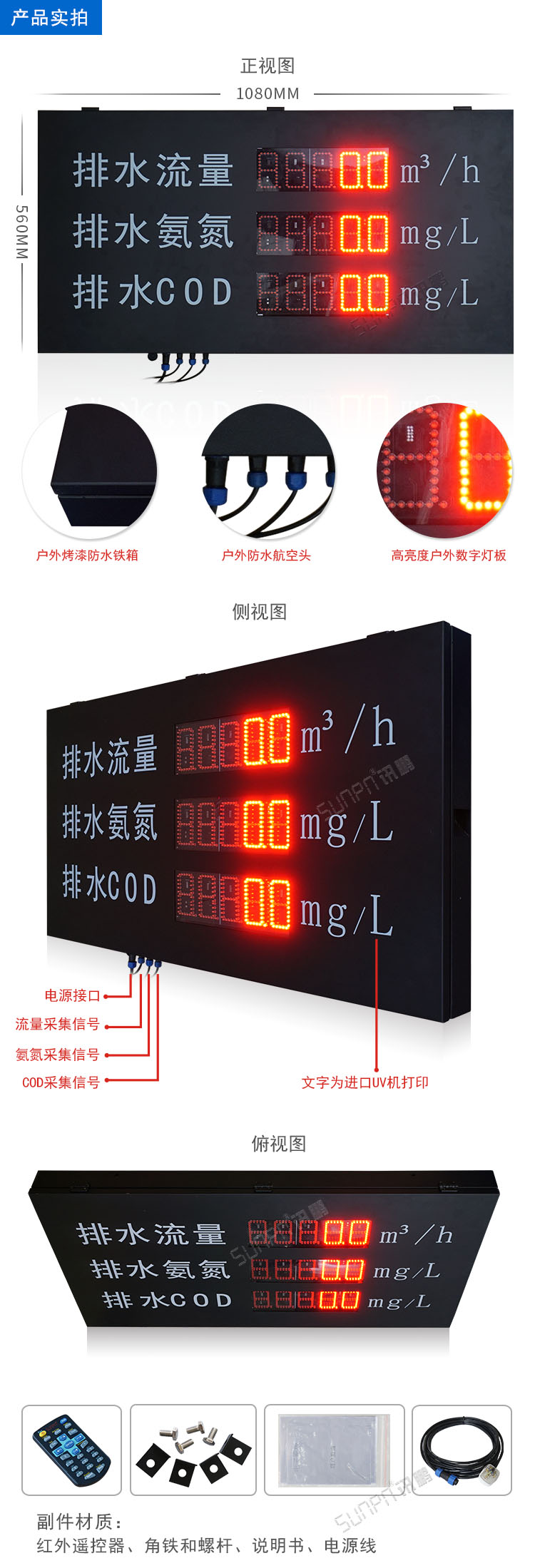

設備數據采集LED看板產品實拍

設備數據采集LED看板產品參數

電源供電：AC220V/50Hz

工作環境：溫度 -10℃～40℃  相對濕度＜85%

產品功耗：整屏＜50W

產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

遙控距離：紅外遙控≤10M

數據保存：斷電數據保存長達7天

外框尺寸：1080mm(寬)*560mm(高)*80mm(厚)單面顯示（鐵

箱）（尺寸可按照要求定制）

安裝方式：角鐵【戶外】

出線方式：出線方式在屏體左下角，電源插頭為三角國標

箱體工藝：烤漆鐵箱、uv打印、高亮度紅光燈板

輸入方式：25鍵遙控

信號類型：4-20ma信號

數碼管規格：3.0寸共陽燈板

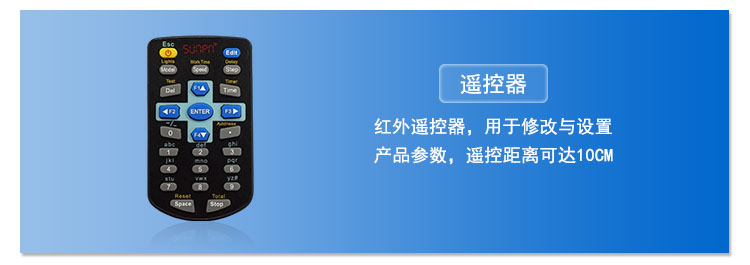

設備數據采集LED看板遙控器操作說明

一、設置量程上限（排水流量、排水氨氮、排水C O D）

1 )按【E d i t】鍵進入量程上限設置狀態，光標在【排水流量】欄閃爍；

2 )按【F 4】鍵，切換到下一【排水氨氮】欄閃爍，以此類推；

3 )按【F 1】鍵，切換到上一【排水流量】欄閃爍，以此類推；

4 )按【F 2】鍵，出現“-”表示負量程；

5 )按【F 3】鍵，“-”消失表示正量程；

6 )光標閃爍欄處，按【數字】鍵輸入相應數據；

7 )按【E N T E R】鍵，數據保存并退出；

8 )按【E s c】鍵，取消本次操作并退出；

注：量程下限默認為0；

二、設置測量補償

1 )按【S t e p】鍵進入測量補償設置狀態，光標在【排水流量】欄閃爍；

2 )按【F 4】鍵，光標切換到下一【排水氨氮】欄閃爍；

3 )按【F 1】鍵，光標切換到上一【排水流量】欄閃爍；

4 )按【F 2】鍵，出現“-”表示負補償；

5 )按【F 3】鍵，“-”消失表示正補償；

6 )光標閃爍欄處，按【數字】鍵輸入相應數據；

7 )按【E N T E R】鍵，數據保存并退出；

8 )按【E s c】鍵，取消本次操作并退出；

注：測量補償最大設置范圍±9 9 . 9；

三、軟關機

1 )按【E S C】鍵進入軟關機，屏幕不顯示；

2 )再按【E S C】鍵，屏幕恢復正常顯示。

四、復位參數

1 )按【E s c】鍵進入軟關機，屏幕不顯示；

2 )按【S p a c e】鍵,主機全閃；

3 )按【E N T E R】鍵，數據復位并退出；

4 )按【E s c】鍵，取消本次操作并退出；

注：復位參數是將量程、微調系數恢復至出廠設置狀態。

訊鵬戶外設備數據采集LED看板方案選擇

戶外防水    高亮度

工藝：1、箱體為戶外烤漆鐵箱、2、uv打印文字和圖像，3、數字為戶外高亮度紅光燈板。

方案一

功能說明：

1、采集3路4-20ma信號，數據實時更新。

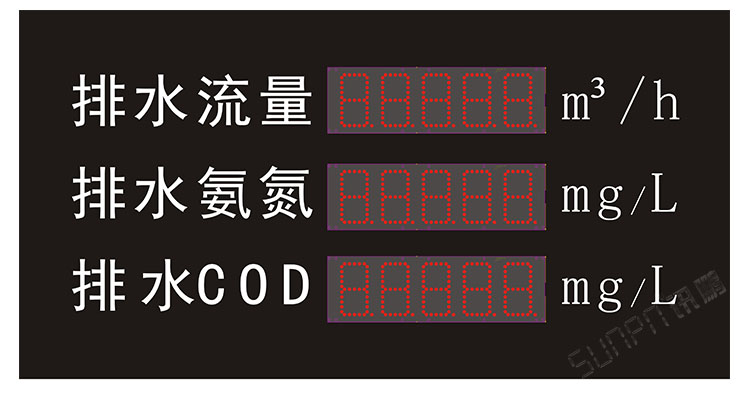

2、顯示格式：如下圖，數據均精確到小數點后一位。

   流量對應   1000.0

   氨氮       50.0

   COD        500.0

3、可遙控器設置量程范圍。

4、可遙控器設置數據補償值，范圍±9.9。

方案二

1、通訊方式：RS485.

2、數據更新方式：顯示屏為從站，

3、通訊協議：標準MODBUS-RTU協議格式。

4、第一二行數據格式：88888.8

5、第三四五行數據格式為：888888

訊鵬設備數據采集LED看板功能定制參考

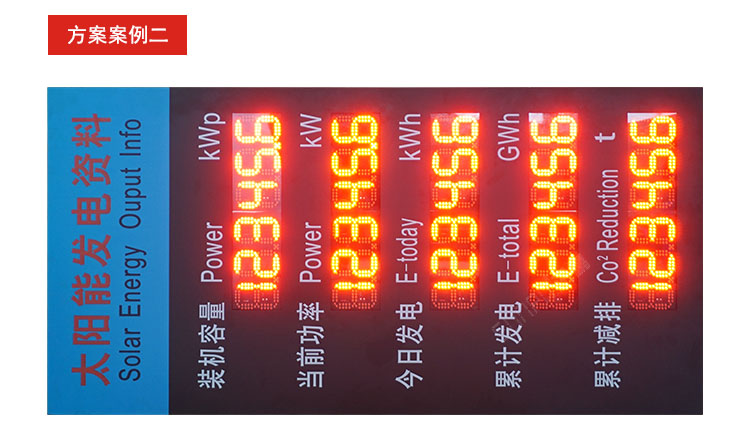

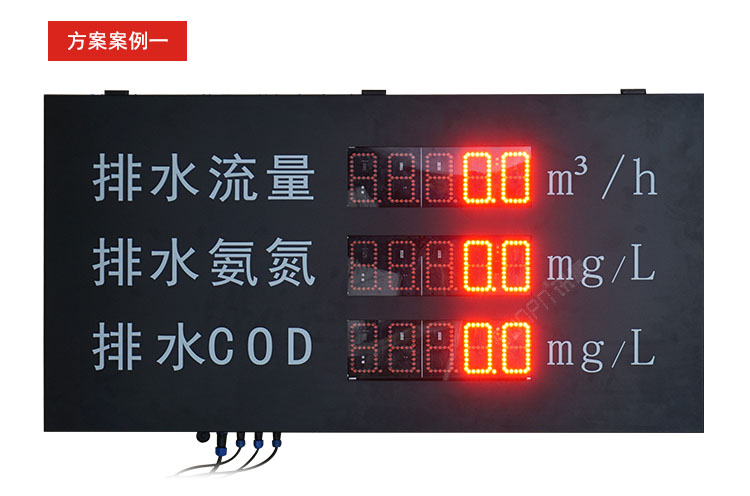

訊鵬設備數據采集LED看板案例參考
