       暑夏是游泳愛好者的消費高峰期，游泳池的水質直接關系到消費者的身體健康，因此受到關注也是很正常的。作為游泳池管理方，為履行《消法》的相關規定，加強對游泳消費服務和設施狀況提示，保障消費者的知情權，更為吸引更多的顧客前來消費，公示自家游泳池的水質情況是非常必要的，當前許多游泳館還在使用手寫的游泳池水質公示牌，這已經跟不上社會發展的節奏了，一是手寫的公示牌不夠美觀和正規，二是修改不方便或不能做到及時修改，這樣只能讓它成為一個不起眼的擺設。

       訊鵬科技開發的游泳池水質監測LED顯示屏是采用LED數字顯示的，不管白天黑夜都能清楚的看見，支持定制，可以為您設計美觀的展示內容，通過遙控器編輯修改，方便快捷，還可以開發通訊和信號采集，與您的水質檢測儀連接，顯示實時的檢測數據，使游泳館的管理和運行工作更加規范和透明，為消費者營造放心的消費環境。

游泳池水質監測LED顯示屏各方案功能簡述

方案一：水質自檢公示牌

日期和時間為當前日期時間,自動運行,可遙控編輯校正

水溫、酸堿度、余氯遙控器編輯矯正

方案二：與水質傳感器供應商配套

客戶自有水質監測傳感器設備，數據匯總到PLC

看板直接與PLC通訊對接，通訊接口RS485

用戶提供寄存器地址

LED顯示屏為主站，PLC為從站。9600 . 8 . 偶 . 1

小數點位置按照用戶格式要求定義

通訊方式和協議格式可根據用戶需求定制

方案三：整體解決方案

時間自動運行，遙控器手動校正時間

水溫、環境溫濕通過傳感器采集，與顯示屏無線對接---遙控器可設置環境溫濕度和水溫數據補償值

ph值和余氯值通過遙控器編輯數據，或通過配套傳感器自動采集實時更新

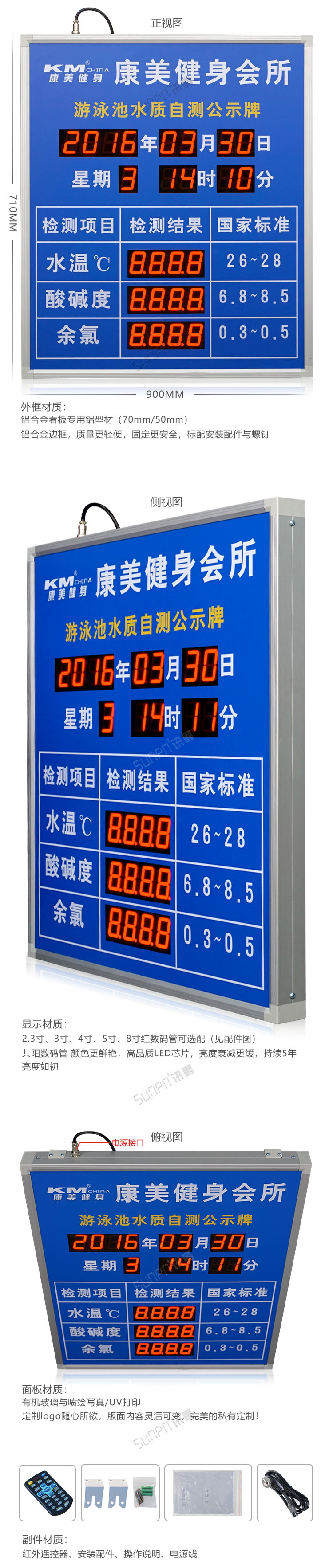

游泳池水質監測LED顯示屏方案實例（方案一）

游泳池水質監測LED顯示屏外框材質：

鋁合金看板專用鋁型材（70mm/50mm）

鋁合金邊框，質量更輕便，固定更安全，標配安裝配件與螺釘

游泳池水質監測LED顯示屏顯示材質：

2.3寸、3寸、4寸、5寸、8寸紅數碼管可選配

共陽數碼管 顏色更鮮艷，高品質LED芯片，亮度衰減更緩，持續5年

亮度如初

游泳池水質監測LED顯示屏面板材質：

有機玻璃與噴繪寫真/UV打印

定制logo隨心所欲，版面內容靈活可變，完美的私有定制！

游泳池水質監測LED顯示屏電氣參數：

電源供電：AC220V/50Hz

工作環境：溫度 -10℃～40℃  相對濕度＜85%

產品功耗：整屏＜50W

產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

遙控距離：紅外遙控≤10M

數據保存：斷電數據保存長達7天

外框尺寸：600mm(寬)*700mm(高)*50mm(厚)單面顯示（尺

寸可按照要求定制）

安裝方式：采用吊裝/掛墻（客戶可自選）

出線方式：出線方式在屏體左上角，電源插頭為三角國標

游泳池水質監測LED顯示屏遙控器操作說明

一、編輯數據（水溫、酸堿度、余氯）

①　按【Edit】進入，此時目標欄閃爍；

②　按【F1】/【F4】,上下切換閃爍菜單；

③　閃爍菜單處，通過數字鍵輸入數據；

④　按【ENTER】，保存數據并退出；

⑤　按【ESC】，取消本次操作并退出；

二、設置時間

①　按【Time】,進入設置，光標在日期欄閃爍；

②　按【F2】光標向左移動；

③　按【F3】光標向右移動；

④　閃爍菜單處，數字鍵輸入數據；

⑤　按【ENTER】，保存數據并退出；

⑥　按【ESC】，取消本次操作并退出；

注：輸入無效時間將自動恢復當前有效時間；

此設置下依次輸入的是20XX年XX月XX日XX時XX分。

三、軟關機

①  正常顯示下按【Model】可以軟關機，再按恢復正常顯示。

游泳池水質監測傳感器介紹

游泳池水質監測傳感器概述：

       掛壁式《LDPHRH 數位式二合一分析儀》，可同時針對水中酸堿 （PH）及氧化還原電位（ORP）參數進行偵測和控制輸出，具高信賴度及精確的偵測能力，分析儀提供設定點繼電器輸出、PWM輸出、比例式脈沖輸出、以及RS485通訊界面，獨特的飛輪裝置，提供直觀簡易的操作方式，背光顯示屏在黑暗的環境下也能輕松地進行操作。分析儀塑料外殼具有IP65防護等級。底板尺寸為550X620mm，防水、防塵、抗酸堿、耐腐蝕。

訊號輸入：

待機控制

PH泵液位訊號（酸液）

ORP  電極

水流開關訊號

消毒劑泵液位訊號

溫度電極

PH泵液位訊號（堿液）

PH  電極

2組繼電器輸出（PH 及 ORP）

3組脈沖訊號輸出（PH 及 ORP）

1組報警輸出

游泳池水質監測LED顯示屏Modbus RTU通信協議

游泳池水質監測LED顯示屏案例參考

游泳館水質檢測小知識：

檢測項目有11項（渾濁度、PH值、尿素、菌落總數、總大腸菌群、游離性余氯、化合性余氯、水溫、溶解性總固體、氧化還原電位、三鹵甲烷），檢測項目評價標準為《游泳池水質標準》（CJ 244-2007）。

游離性余氯：游泳池水需要保持一定量的余氯才能保證消毒效果，我國標準規定為0.3-0.5mg/L。但如果過高，也會對皮膚、黏膜產生刺激，嚴重時還會導致皮膚病、角膜炎等。

pH值：國家規定的游泳池水pH值范圍在6.8-8.5，而最好的范圍是在7.4-7.6，這個pH值對人體皮膚、眼睛不會產生刺激，較為舒服，而且能保證消毒藥的消毒效果。

細菌總數：對于人工游泳池水質細菌總數的衛生標準值是≤1000個/ml。細菌總數超標容易引起紅眼病、流行性結膜炎、中耳炎等。

大腸菌數：大腸菌群都是直接或間接地來自人和溫血動物的糞便，它的存在表示水中可能有致病菌，有可能引起腹瀉。

尿素：人的汗和尿里都有尿素，沒洗干凈就下水可能會有很多汗水流到池里，也不排除有不文明的人在池里小便。尿素如果超標就說明游泳池沒有及時、足量補充新水。

渾濁度：說白了，就是水清不清澈。
