       LED顯示屏是一種用發光二極管按順序排列而制成的新型成像電子設備，具有亮度高、可視角度廣、壽命長、顯示功能靈活多變的特點，十分適用于文字、圖形和多媒體節目的播放宣傳。在多媒體信息顯示領域中，它甚至占據了不可取代的地位。由于采用了最新的半導體材料和高科技工藝手段，LED的性能有了極大的提高，尤其是在顏色、亮度、可靠性方面具有其它顯示光源無法比擬的優勢，為戶外顯示技術和產品的發展提供了良好的基礎。

       根據用戶方的實際使用環境,此電子顯示屏屏幕可達以下功能：播放時事新聞、公益廣告、商業廣告、娛樂信息、影視動畫等多種媒體類型，達到視聽一體的效果。

       LED顯示屏幕控制系統采用開放式計算機局域網絡技術，能夠?qū)?dāng)今許多成熟的數字技術引入大屏顯示系統，如數據庫技術、網絡通訊技術、信息自動化處理技術、接口技術、多媒體技術等。網絡系統配置保證可以和未來的網絡系統相連，包括局域網和廣域網。

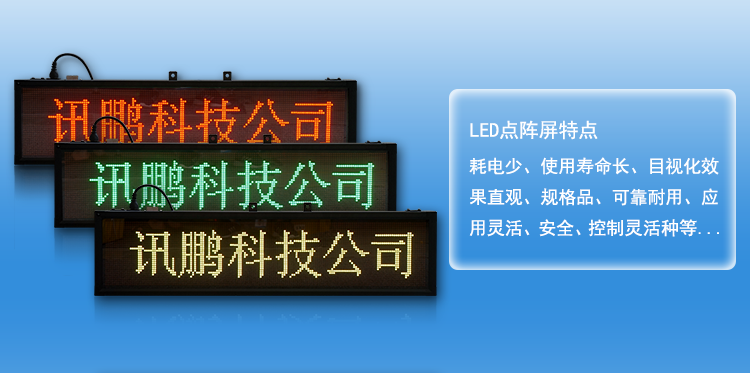

訊鵬3.75雙色單元板LED顯示屏方案

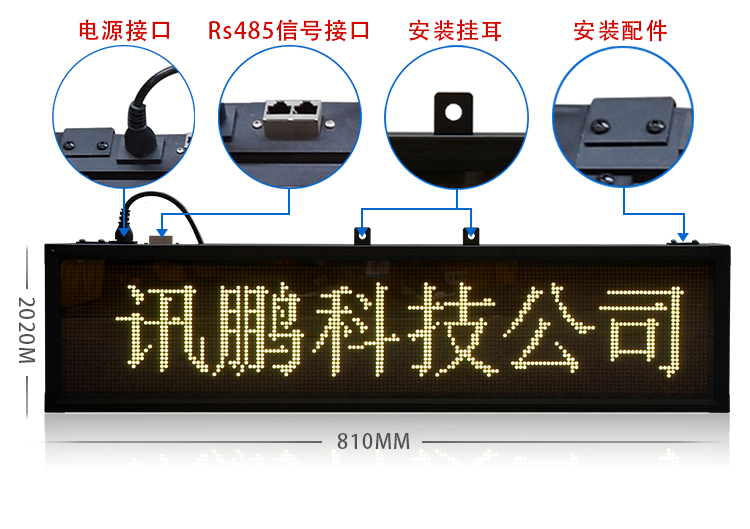

產品細節展示

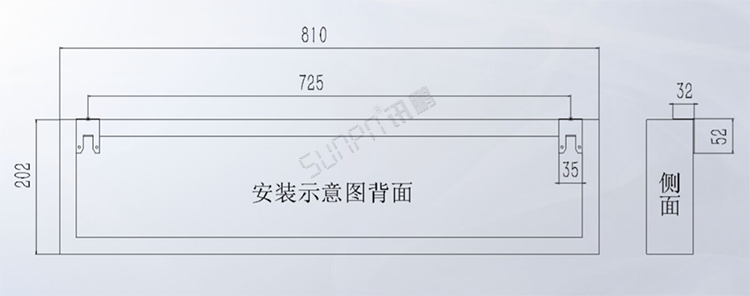

產品安裝圖示

LED顯示屏簡介

一、LED門頭廣告屏材質簡述：

  1、外框材質：黑色鋁合金鋁型材（70mm）

  2、面板材質：有機玻璃

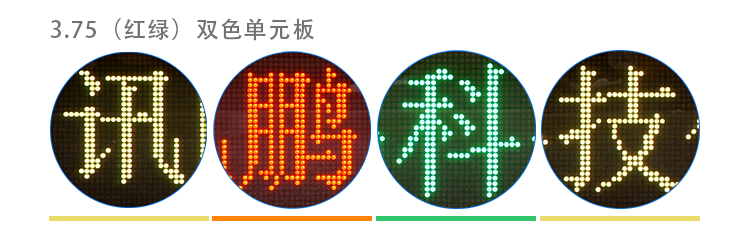

  3、顯示材質：3.75（紅綠）雙色單元板。

二、LED門頭廣告屏產品參數：

  1、電源供電：AC220V/50Hz

  2、工作環境：溫度 -30℃～60℃  相對濕度＜85%

  3、產品功耗：整屏＜60W

  4、產品壽命：平均使用壽命≥60W小時，MTBF≥20000小時

  5、通訊方式：RS-485網口端

  6、數據保存：斷電數據保存長達7天

  7、外框尺寸：810MM*802MM*70MM單面顯示。

  8、安裝方式：采用掛墻/吊頂方式安裝。

  9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。

三、LED門頭廣告屏產品功能：

  LED屏顯示文字通過軟件編輯通訊下發或U盤導入，可固定和滾動顯示。

LED顯示屏參數遙控器操作說明

一、軟關機

1 )按【E S C】鍵進入軟關機，屏幕不顯示；

2 )再按【E S C】鍵，屏幕恢復正常顯示。

二、設置本機I D

1 )按【E s c】鍵進入軟關機，屏幕不顯示；

2 )按【.】鍵進入本機I D設置狀態，光標閃爍；

3 )光標閃爍欄處，按【數字】鍵輸入相應數據；

4 )按【E N T E R】鍵，數據保存并退出；

5 )按【E s c】鍵，取消本次操作并退出；

注：本機I D設置范圍1—2 5 5。

LED顯示屏通訊協議

條屏指令

1.條屏內容

3A 01(地址碼) 15(指令碼) xx(數據長度高) xx(數據長度低) 00(頁碼) 00(序

號/區碼) 00(保存標志) FONT12(字體大小) 00(顯示標志) 'R'(當前ASC的顏

色) ASC值 SUM 0A

2.顯示屏返回

2A 01(地址碼) 15(指令碼) 00(頁碼) 00(序號/區號) SUM 0A

當前設置

頁碼：0

區碼：0

保存標志：0不保存，1保存

字體:12

顯示標志：0

顏色：R

舉例

向第一行寫 A B:   3a 01 15 00 08 00 00 01 0C 00 52 41 42 00 0a

注：SUM=除去頭尾數據3a、0a，所有數據之和

本程序?yàn)锳SC碼點播模式:

        PC或其它上位機在設置好屏參后,直接下發ASC碼, 顯示屏自動判斷ASC碼

數據長度并靜態或滾動顯示,上位機可選擇讓顯示屏 保存或不保存數據,如果要

實時刷新的數據,則不能保存,因?yàn)镕LASH只有10 萬次的刷新次數上位機下發的

ASC碼數據自動保存在程序設定的專用RAM區域，如果處于滾動狀態,每滾動一

 次,顯示屏從對應分區的RAM數據存儲區域讀兩個字節的數據并判斷是字 符還

是漢字,讀取對應ASC碼的字模,將字模對應列寫入緩存中。

波特率  57600               數據傳輸位  8             奇偶校驗位  無               停止位  1

LED顯示屏協議內容

一、讀顯示屏參數--指令碼01

3A 01(地址碼) 01(指令碼) 02 0A

顯示屏參數返回

2A 01(地址碼) 01(指令碼) 00(數據長度高) 0E(數據長度低) 'R'(顯示顏色) 00

(掃描模式) 00(調光模式) 00(調光等級) 00(顯示極性) 00(數據極性) 03(頁數)

01(顯示頁自動切換標志) 03(頁自動切換定時) 00(當前顯示頁序號) 00(顯示屏

列寬高字節) C0(顯示屏列寬低字節) 00(顯示屏行數高字節) 80(顯示屏行數低

字節) SUM 0A

注: 顯示顏色有三種:'R'紅色/'G'綠色/'Y'黃色

      掃描方式有兩種:00 1/16掃描/01 1/4掃描

      調光方式有兩種:00手動調光/01自動調光

      調光等級:00-07共7級調光

      顯示極性:00/01

      數據極性:00/01

      顯示屏列寬:只能為16的整數倍且不能為零,<=1024

      顯示屏行高:只能為16的整數倍且不能為零,<=128;顯示屏列寬*顯示屏行

      高<=32768

      頁數:1=<頁數<=3

      顯示頁自動切換標志:00不自動切換/01自動切換頁

      顯示頁自動切換定時:>=1秒

      當前顯示頁序號:當自動切換標志不起作用時才有效,最大值小于頁數

二、寫顯示屏參數--指令碼11

3A 01(地址碼) 11(指令碼) 00(數據長度高) 0E(數據長度低) 'R'(顯示顏色) 00

(掃描模式) 00(調光模式) 00(調光等級) 00(顯示極性) 00(數據極性) 03(頁數)

01(顯示頁自動切換標志) 03(頁自動切換定時) 00(當前顯示頁序號) 00(顯示屏

列寬高字節) C0(顯示屏列寬低字節) 00(顯示屏行數高字節) 80(顯示屏行數低

字節) SUM 0A

顯示屏返回

2A 01(地址碼) 11(指令碼) 12 0A

三、 讀顯示頁參數--指令碼02

3A 01(地址碼) 02(指令碼) 03 0A

顯示頁參數返回

2A 01(地址碼) 02(指令碼) 00(數據長度高) 32(數據長度低)

20(分區個數) 00(邊框模式) 00(邊框移動速度高字節) 08(邊框移動速度低字節)

 ‘R'(邊框顏色)//頁面一

20(分區個數) 00(邊框模式) 00(邊框移動速度高字節) 08(邊框移動速度低字節)

 ‘R'(邊框顏色)//頁面十

SUM 0A

注: 分區個數:1<=分區<=32 邊框:00無邊框/01邊框靜態顯示/02順時針移

      動/03逆時針移動邊框移動速度:1毫秒為單位,兩個字節

四、 寫顯示頁參數--指令碼12

3A 01(地址碼) 12(指令碼) 00(數據長度高) 32(數據長度低)

20(分區個數) 00(邊框模式) 00(邊框移動速度高字節) 08(邊框移動速度低字節)

'R'(邊框顏色)//頁面一

20(分區個數) 00(邊框模式) 00(邊框移動速度高字節) 08(邊框移動速度低字節)

'R'(邊框顏色)//頁面十

SUM 0A

顯示屏返回

2A 01(地址碼) 12(指令碼) 13 0A

五、讀分區參數--指令碼03

讀分區參數--指令碼03

3A 01(地址碼) 03(指令碼) 00(頁碼) 04 0A

分區參數返回

2A 01(地址碼) 03(指令碼) 02(數據長度高) 01(數據長度低) 00(頁碼)

'R'(分區顏色) 00(移動速度高字節) 00(移動速度低字節) 00(停留時間高字節)

00(停留時間低字節) 00(分區起始列高字節) 00(分區起始列低字節) 00(分區結

束列高字節) 00(分區起始列低字節) 00(分區起始行高字節) 00(分區起始行低

字節) 00(分區結束行高字節) 00(分區結束行低字節)

00(ASC數據長度100) 12(字體大小) 00(顯示標志)

....共32個分區的值 SUM 0A

注: 頁碼范圍0-2

      移動速度:1毫秒為單位,兩個字節

      停留時間:1毫秒為單位,兩個字節

      分區起始列:兩個字節,<=顯示屏列數-1,且<=分區結束列

      分區結束列:兩個字節,<=顯示屏列數-1

      分區起始行:兩個字節,<=顯示屏行數-1,且<=分區結束行

      分區結束行:兩個字節,<=顯示屏行數-1

      ASC碼數據長度:一個字節,最多不超過MAX_ASC個字節

      字體大小只支持:

      FONT6=6,//8*7

      FONT9=9,//12*12

      FONT12=12,//16*16

      FONT18=18,//24*24

      FONT24=24,//32*32

      FONT48=48,//64*64

      如果有邊框的話，分區不能與邊框重疊，分區與分區之間不能重疊(第一個

分區可以作為背景與其它分區重疊, 如果第一個分區與其它分區有重疊時，第一個分區只能靜態顯示)

以上是部分通訊協議內容，如有需要完整通訊協議內容請聯系客服

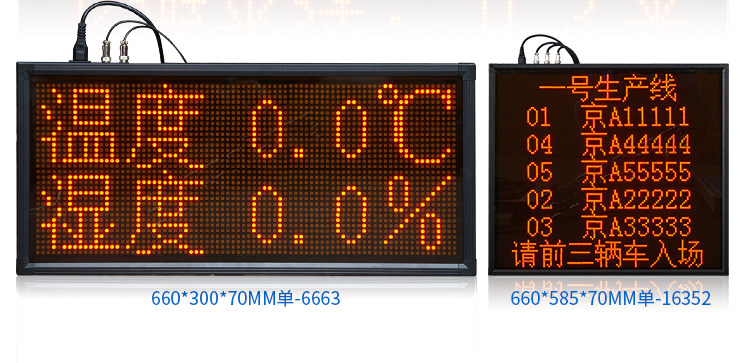

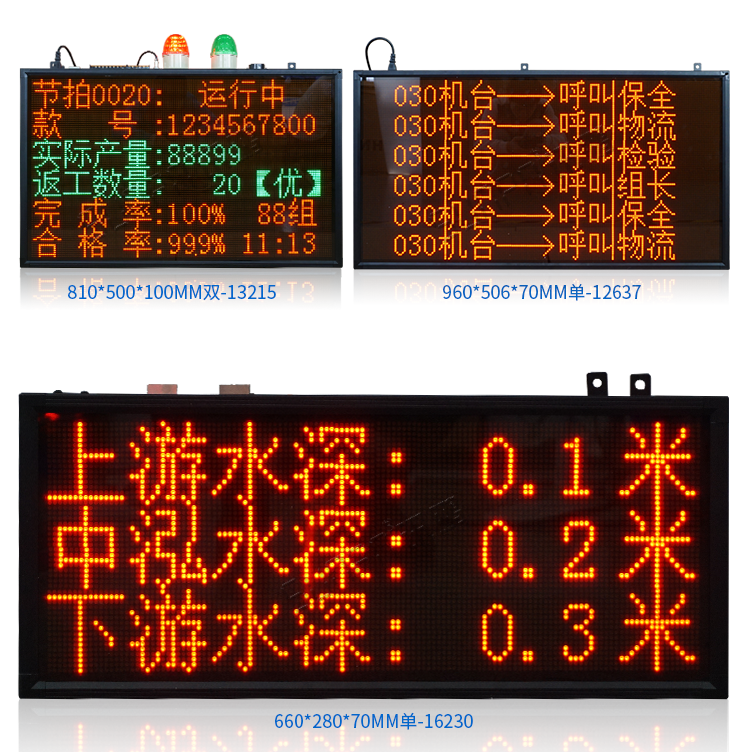

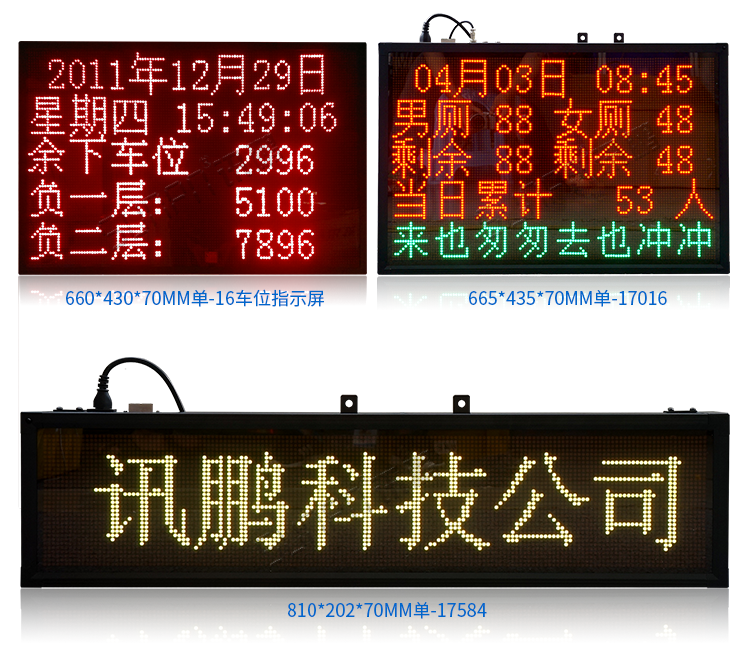

LED顯示屏應用案例推薦
