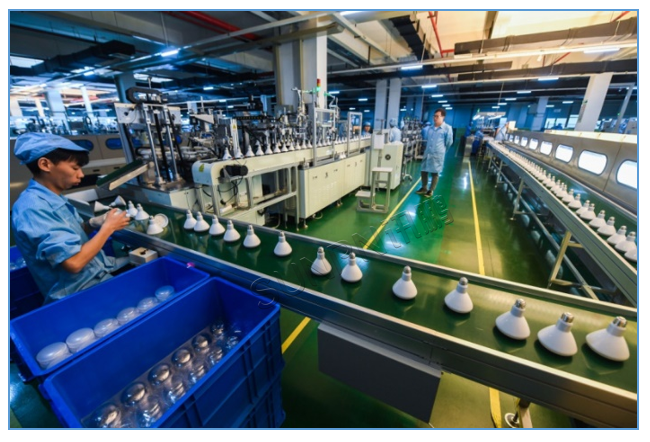

       數字工廠是現代工業化與信息化融合的應用體現，也是實現智能化生產的必經之路。中國是LED照明產品最大的生產制造國，如今，我國初步形成了包括LED外延片的生產、LED芯片的制備、LED芯片的封裝以及LED產品應用在內的較為完整的產業鏈，隨著LED照明市場滲透率的快速攀升，LED下游應用市場將會越來越廣闊。據統計，中國LED照明市場產值規模由2016年的3017億元增長到2020年的5269億元，年均復合增長率達到14.95%。預計2021年中國LED照明市場規模將達5825億元。這將推動照明行業新一輪數字化精準管理的生產改革。

一、由于照明產品更新迭代快，細分產品多，在生產管理中經常遇到下面的諸多難題：

1、生產計劃不能清晰體現，在制品對應產線不明了。

2、紙質作業指導書，換線時間慢，保存困難，浪費紙張。

3、生產數據統計不及時，無法宏觀把控生產。

4、品質管理困難，各不良類型對應數量無法統計具體數據。

5、無法追溯產品生命周期，不能記錄異常原因與時間節點。

6、出入庫產品不能與生產批次關聯，毫無追溯價值。

二、MES生產管理系統的項目目標：

1、產線生產計劃下發，LCD匯總看板顯示。

2、產線實時計數，在制品產量匯總分析。

3、電子化作業指導書，軟件下發，可顯示圖片、視頻。

4、實現一物一碼，記錄產品生命周期。

5、不良類型與數量統計，并記錄不良原因。

6、不良品維修周期管理，記錄各時間節點。

7、數據記錄，報表生成。

8、圖表數據分析，提供歷史查看與標簽搜索展示。

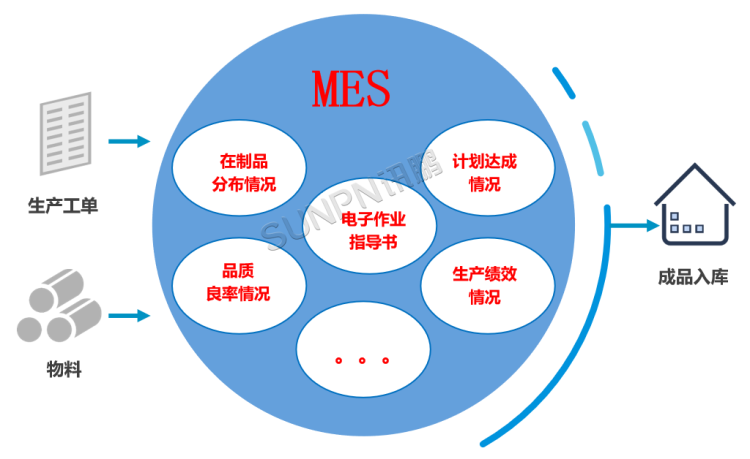

       照明行業MES生產管理系統是一套結合E-SOP、生產計劃管理、安燈呼叫和產品生命周期全過程追溯的數字化解決方案。系統實現工廠的數字化生產管理，做到從工藝到生產的無紙化及條碼化管理，實現產品能通過條碼進行追溯、作業指導書電子化、生產進度和品質數據實時監控、異常情況及時通知響應、數據報表分析等功能，從而提升生產現場的品質與效率管理。為生產現場的調控和規劃提供數據依據，也為不良品的溯源和生產決策提供深度分析 。

三、MES生產管理系統的價值：

1、全程質量管控：實現車間全程質量控制，包括異常情況及時反饋、異常統計報表及停滯工單的異常查詢。

2、安燈呼叫：實現安燈呼叫功能，異常報警及時通知、處理及報表分析。

3、KPI考核：人員精細化管理，精確統計人員績效，提升員工積極性。

4、實現產品的正反追溯：實現產品生產過程記錄和追溯，精確追蹤到產品各個工序作業的人及時間，提升客戶滿意度。

5、可視化管理，實時了解生產狀態：實時追蹤工單生產進度、產品直通率、目標達成率與設備狀態等數據，提升訂單管理與生產調控。

6、一物一碼：通過條碼管理引入、采用掃碼方式、實行一物一碼，規范生產各個工序作業流程。

7、E-SOP電子作業指導書：實現車間全面覆蓋電子作業指導書，達到無紙化作業。提升生產換線效率與品質標準管控。

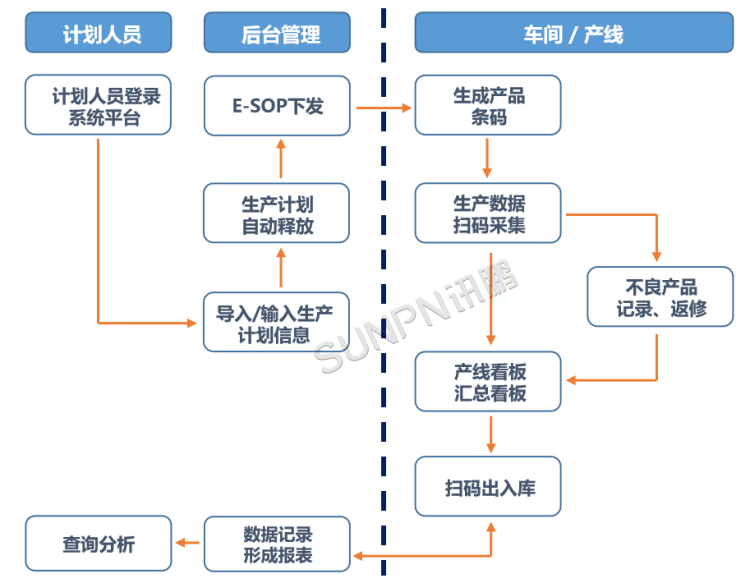

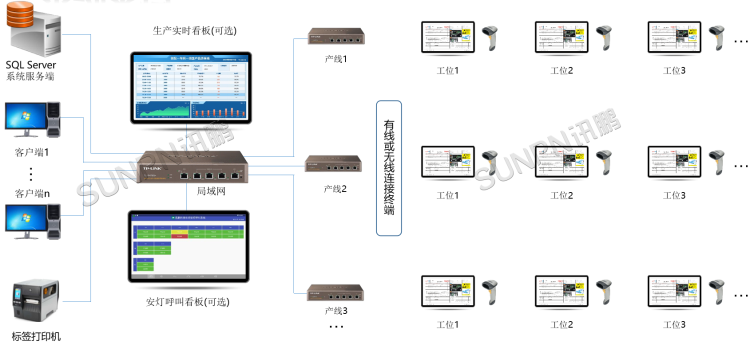

MES生產管理系統-系統架構

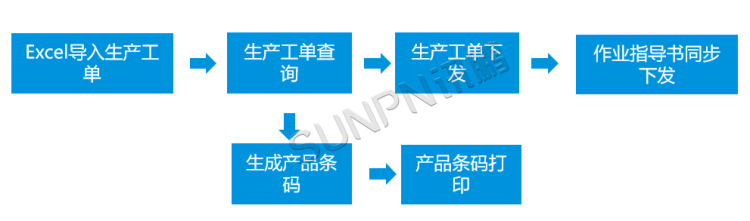

MES生產管理系統-工單管理

1、從Excel中導入生產工單信息，也可對工單進行手動新增、修改、刪除、查詢；

2、根據對應產品的條碼規則，自動生成產品條碼，可以對條碼進行全部打印或補打；

3、工單需要生產時，下發到指定產線，同時對應產線的作業指導書也能同時下發。

MES生產管理系統-產品條碼生成及打印

1、制定多種條碼規則元素，自由組成條碼規則，綁定在不同產品上；

2、根據生產計劃和條碼規則，自動生成每個生產計劃的工單序列號；

3、根據工單序列號和生成的條碼數據源來打印產品條碼；

4、條碼打印完成后，回寫打印標識，避免重復打印及重復使用。

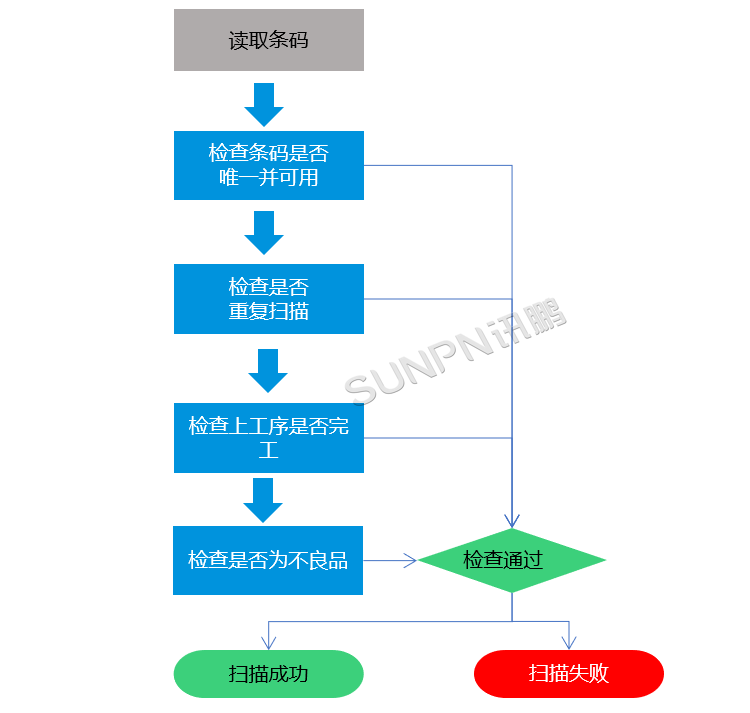

MES生產管理系統-掃碼數據采集流程

1、條碼有效性檢查：檢查條碼是否可用，是否符合條碼規則；

2、跳工序防錯：在上工序已進行了第一次掃描，未進行完工掃描的產品，不允許上工序正在作業的產品，直接跳到下工序作業；

3、工序加工防錯：在本工序加工前檢查其上一工序加工結果，不接受上一工序失敗的產品；4、重復生產防錯：對于已經加工成功的產品，不允許重復加工避免二次加工。

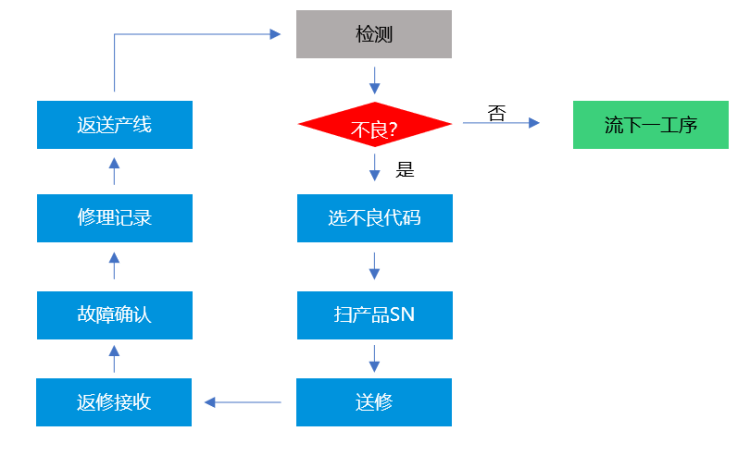

MES生產管理系統-不良品維修流程

1、產線檢測到不良品后，掃描不良現象進行報修；

2、維修崗位接收到不良品后，掃描產品條碼接收產線報修的不良現象；

3、維修用戶維修完成后，錄入修理記錄，包含不良原因、解決方案、責任單位等信息；

4、維修完成后，產品重新返回產線進行生產。

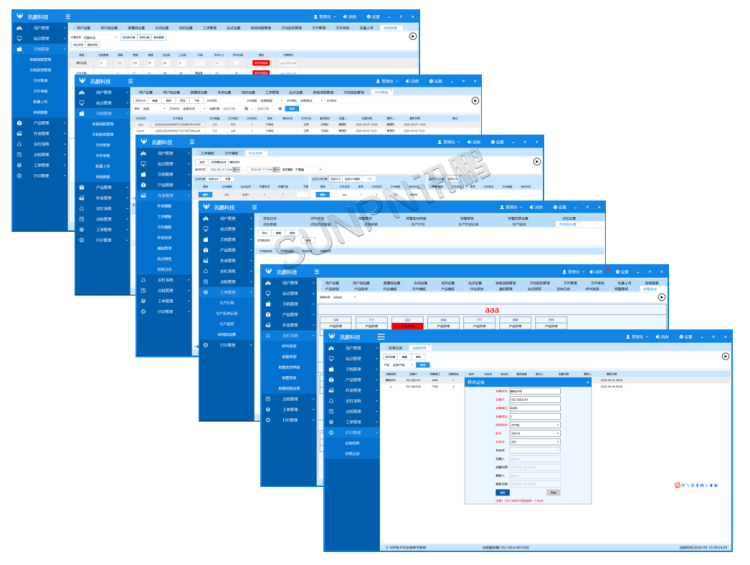

MES生產管理系統的軟件介紹

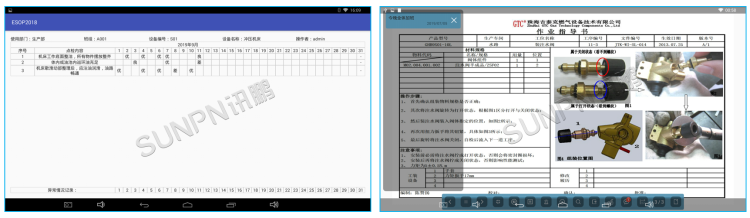

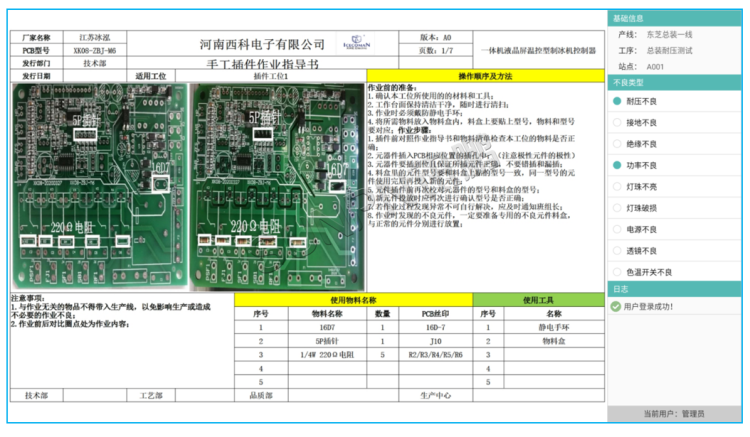

E-SOP電子作業指導書管理

工位數據采集界面-不良品條碼掃描

1、集成了掃碼功能，只需在原先的ESOP盒子上增加一個掃碼槍，就可以實現不良品和良品的數據采集；

2、良品直接掃描產品條碼，直接過站；

3、不良品先掃描不良現象條碼，再掃描產品條碼，不良品報修完成。

工位數據采集界面-點檢與留言

1、設備點檢信息可通過觸屏或鼠標鍵盤錄入；

2、交班留言信息可通過觸屏或鼠標鍵盤錄入

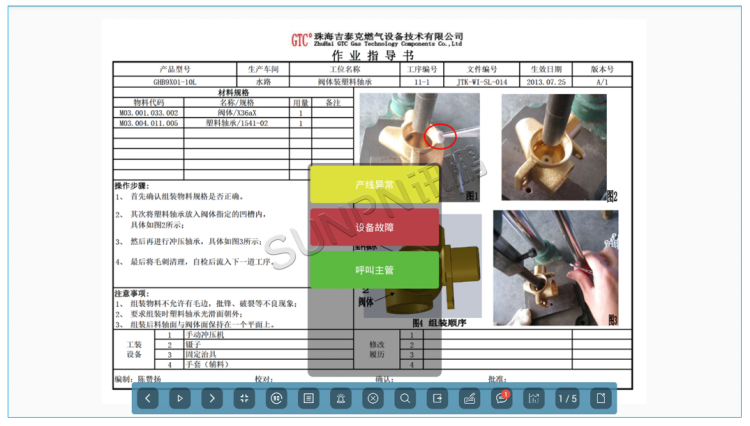

工位數據采集界面-安燈呼叫

       安燈系統ESOP觸屏選擇報警類型（也可外接無線/有線按鈕盒觸發)。

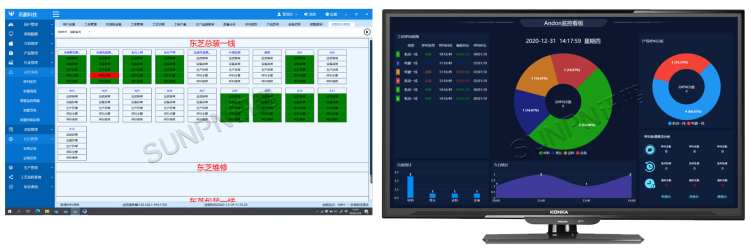

安燈匯總監控

1、安燈系統：實時監控工位的報警狀態。

2、安燈系統：可設置呼叫類型、報警查詢、報警等級、報警權限以及報警接收方式。

3、圖標分析。

4、今日統計、月度統計、年度統計。

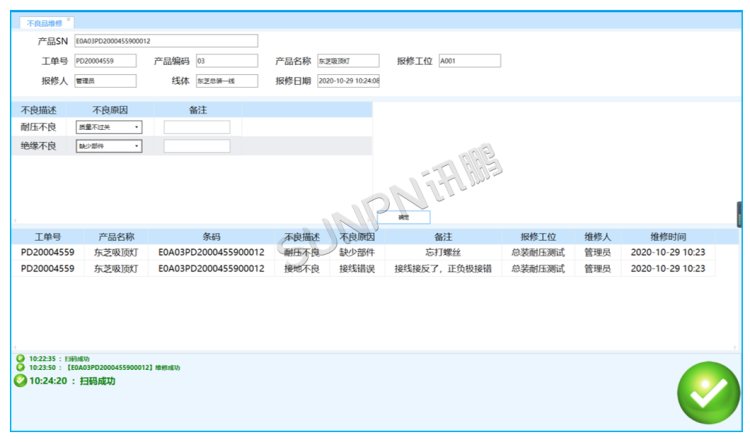

工位不良品維修界面

1、掃描產品條碼接收到產線報修的不良現場；

2、維修用戶可以看到不良品的工單信息、產品信息、不良報修的工位、不良現象和維修歷史記錄等信息；

3、維修用戶維修完成后錄入不良原因、責任單位和備注信息，后續可對質量數據進行報表統計分析；

4、點擊確定，產品維修完成，產品重新返回產線，重新進行生產；

5、不良品維修可以自定義此產品返回指定工序進行加工。

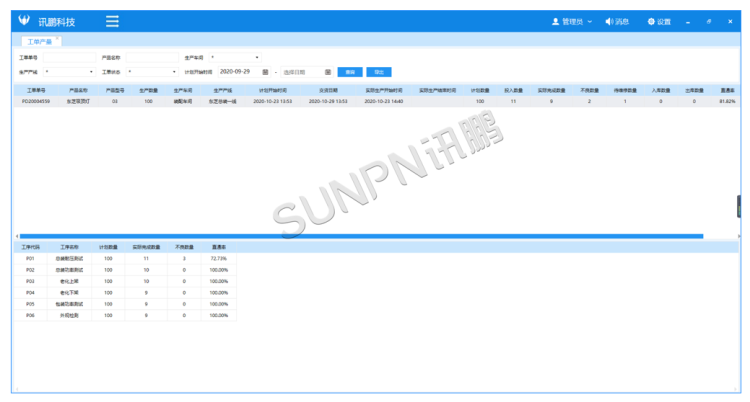

工單產量報表

1、根據工單號、時間段、產線等條件查詢工單實時的生產情況，包含工單的生產開始時間、完工時間、投入數量、完成數量、不良數量、待維修數量等信息；

2、點擊工單號可以查詢此工單每個工序的完成數量和不良數量。

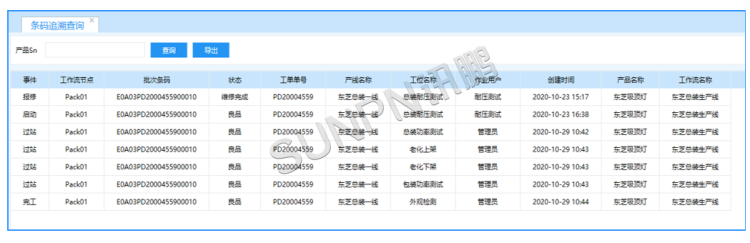

條碼追溯查詢

       通過產品條碼追溯整個產品的生產生命周期，包含此產品的所有加工工序，維修記錄、掃碼記錄、產品狀態、作業人員、作業時間等信息。

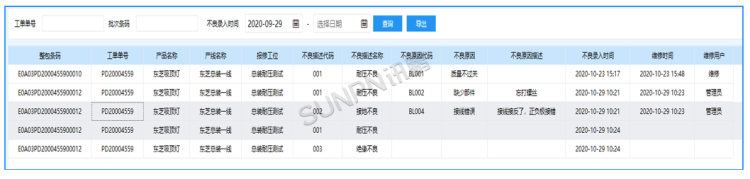

不良品維修統計

       通過工單號、產品條碼、時間段查詢出所有的維修記錄。

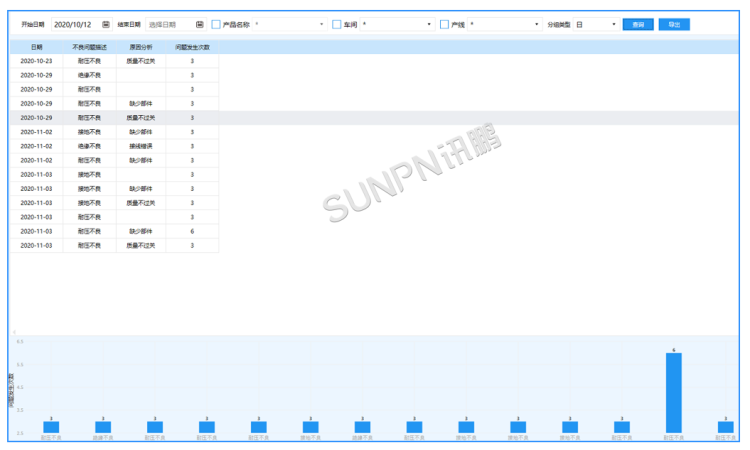

質量統計分析

1、可以通過時間段查詢，對這段時間出現的不良品進行分析，可以分析出哪類不良出現的最多，出現的原因，可以對針對此類不良進行改善；

2、此報表可以根據日、月、年等不同時間維度來進行分析；

3、可以根據產品、車間、產線等不同維護進行數據分析。

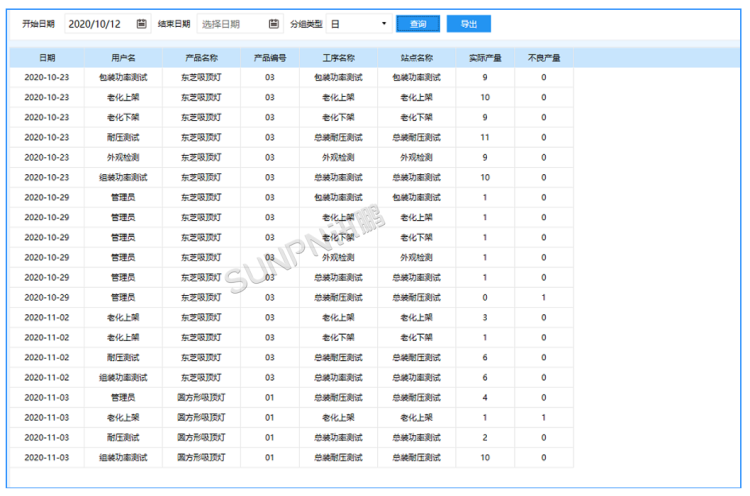

人員產量報表

1、可以根據時間段統計每個人員或工位的生產產量。

2、可以根據不同的時間維度（日、月、年）來分析人員產量。

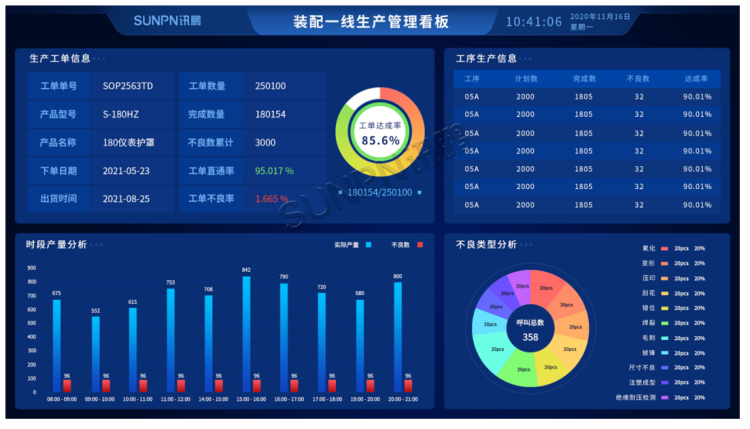

產線看板

1、記錄產線生產訂單信息、各時段目標與實際產量、產能達成率、不良數和直通率；

2、實際產量與不良數通過工位掃描槍采集，產能達成率和直通率自行運算；

3、統計圖表根據對應數據自行生成。

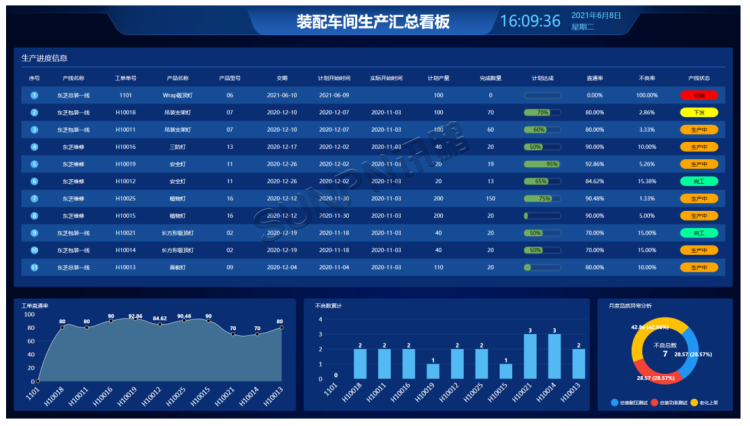

車間匯總看板

1、匯總車間各產線生產數據，同步實時更新；

2、根據數據采集判斷并顯示當前工單狀態；

3、統計圖表根據對應數據自行生成。

MES生產管理系統的顯示硬件

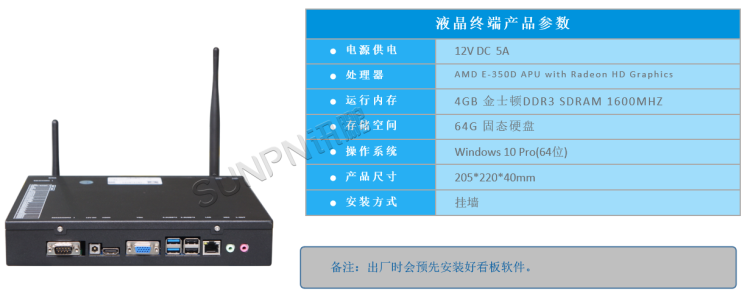

液晶看板小電腦

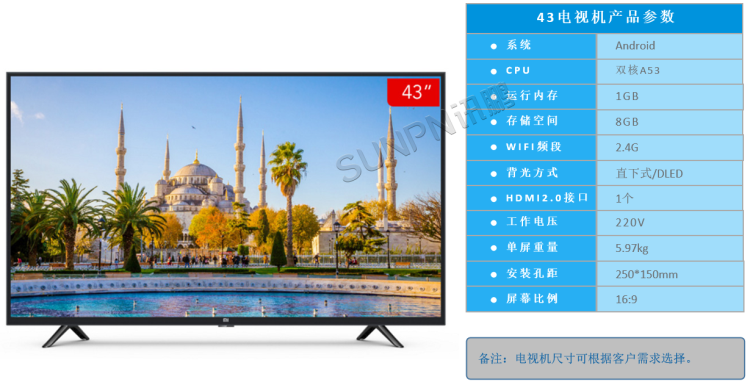

電視機

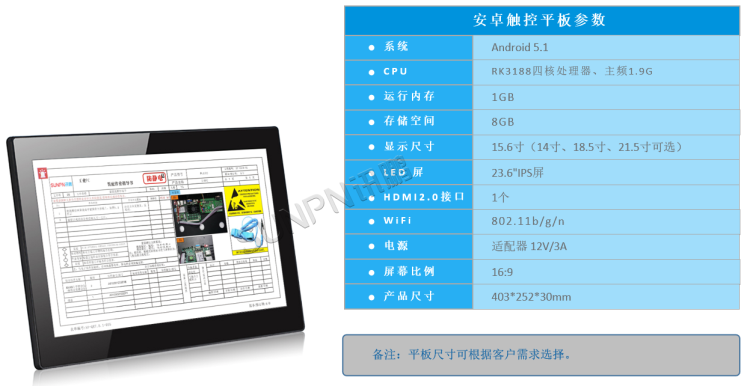

安卓觸控平板

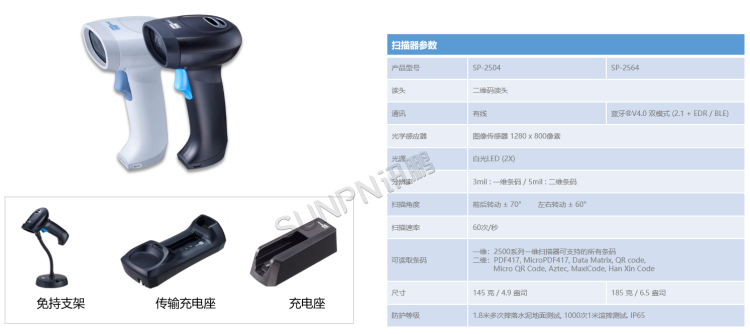

掃描槍
