       隨著工業數據LED顯示屏應用于生產車間看板越來越普遍,而生產看板需要記錄的產量等各種數據又與流水線等生產設備密切相關，目前大部分生產設備幾乎都是使用PLC控制系統；因此，解決PLC與工業數據LED顯示屏之間的通訊就變得非常迫切。

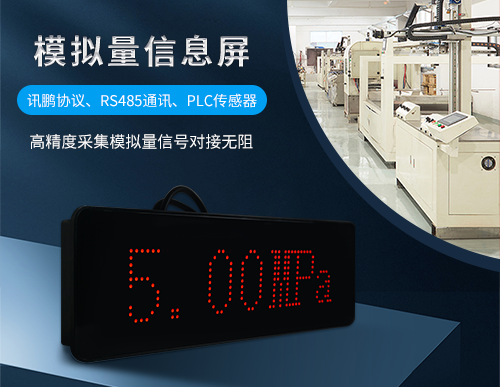

        訊鵬模擬量通訊屏是一款采集模擬量信號可配置量程的LED3.75點陣顯示屏，模擬量信號0-5V、0-10V、 4-20MA、-10- 10V范圍可選，顯示位數、小數位、單位等可通過遙控快速設置。模擬量采集采用高精度AD采集芯片，具有穩定性好、精度高等特點。可輕松實現傳感器、PLC、 變頻器、電子儀表等設備的參數顯示。

       PLC是一種結構簡單、通用性好、功能較完備的新型控制元件，其主要優點是抗干擾能力強，可以提高系統的可靠性和穩定性以及生產效率，特別適用于工業控制。

       工業數據LED顯示屏是一種連接人和機器的人機界面，可用于數據顯示和參數設置,并組可以用動態曲線的形式描述系統的控制過程;擴展了PLC的功能，減少了按鈕、開關、儀表等儀器的使用。

工業數據LED顯示屏-產品介紹

       在其他領域使用的模擬量輸入輸出模塊功能作用，也是有多方面的采集功能，控制功能，顯示功能，遠程管理功能，報警功能，存儲功能。其中采集功能就是采集壓力、溫度、位移等變送器的標準信號；采集流量計、脈沖表的流量數據；采集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。

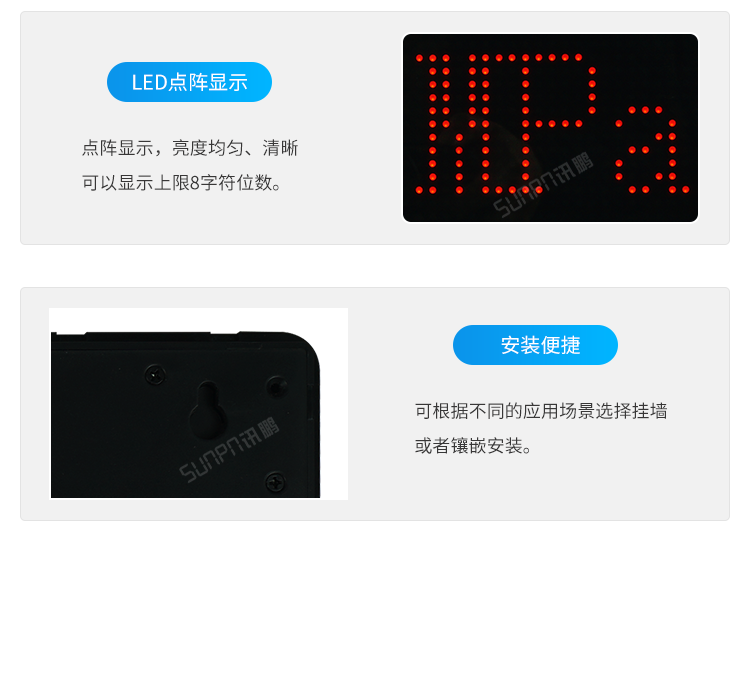

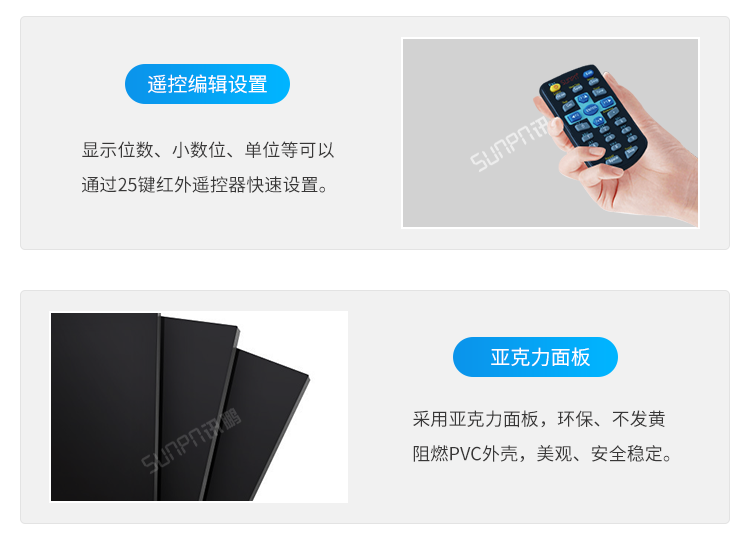

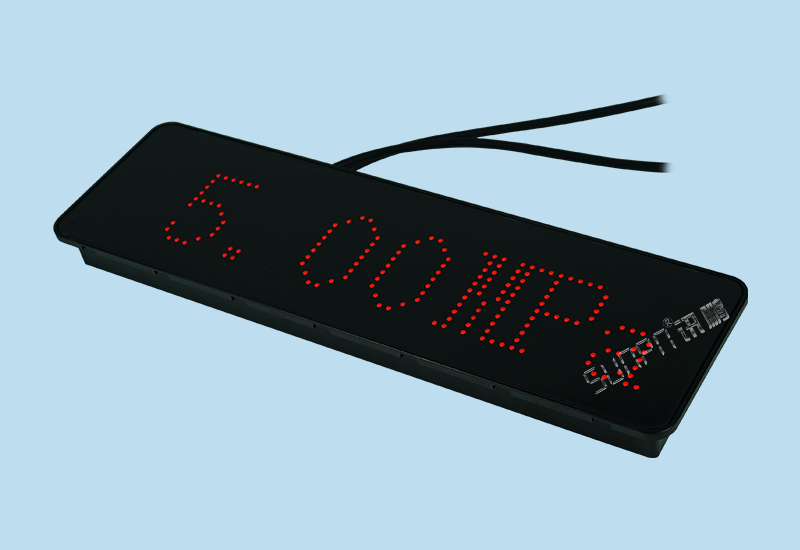

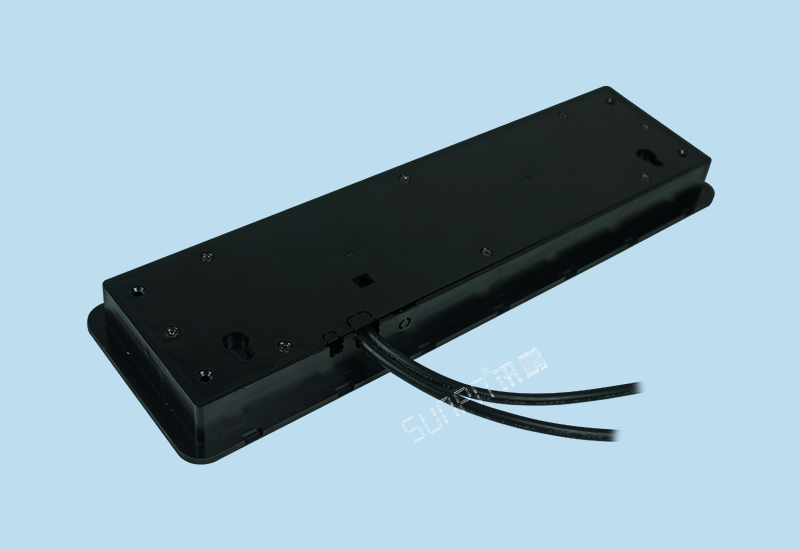

工業數據LED顯示屏-產品細節

一、工業數據LED顯示屏產品參數

1、工作電壓：9~30V
2、顯示位數：上限8字符
3、點陣屏設置方式：紅外遙控、RS485
4、輸入量程：-10V~+10V、-5V~+5V、 -1V~+1V、 -500mV~+500mV、-150mV~+150mV、-20mA~+20mA、 4mA~20mA
5、輸入方式：電流、電壓差分輸入
6、采用頻率：小于10Hz
7、分辨率：24位
8、精度：小于土0.1%
9、輸入阻抗：電流采集輸入阻抗1000，電壓采集輸入阻抗20MQ
10、通訊接口：RS485
11、通訊協議：訊鵬協議
12、功率消耗：小于2400mW
13、產品材質：阻燃PVC
14、產品尺寸：326*97*26mm (四邊溢出各8mm)

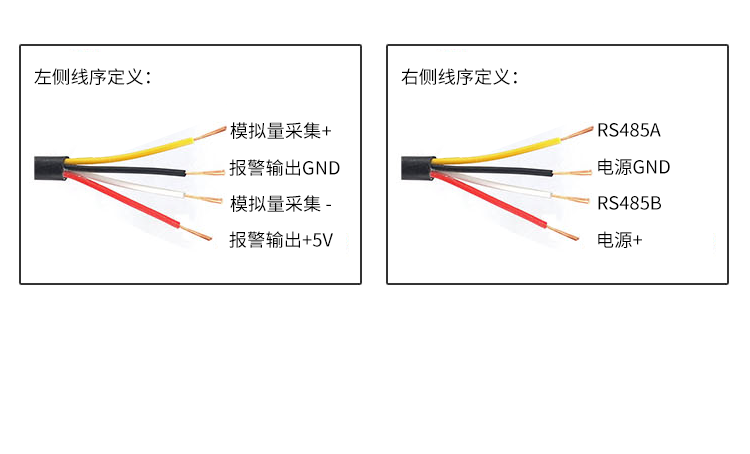

工業數據LED顯示屏-接口描述

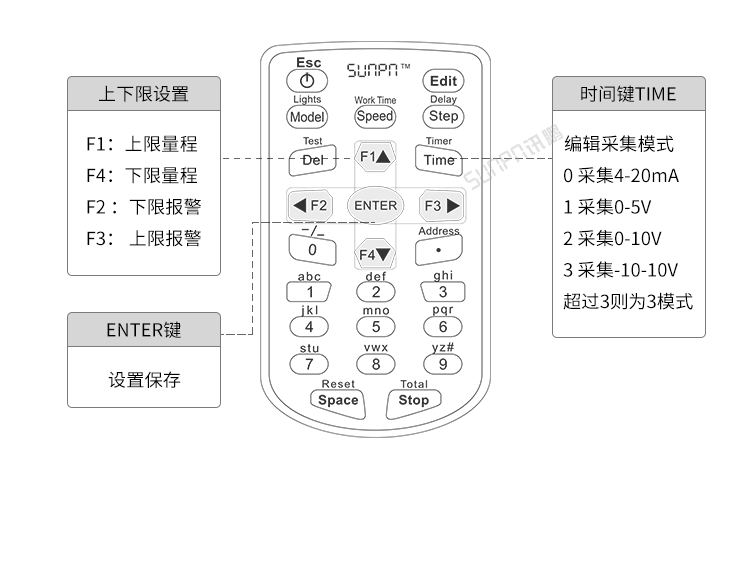

工業數據LED顯示屏-遙控器操作說明

二、配置說明

1、可配置信號:0-5V、 0-10V、 4-20MA、 -10- 10V范圍
2、可配置量程
3、 可配置顯示單位：°C、%、M、MM、MPa、HZ、Pa、PPM、 KG、KPa、 KW、NTU、db、T、LUX。
4、可配置顯示位數
5、可配置小數位
6、可配置補償-9.9~9.9
7、可配置濾波深度：最大可20次
8、可配置上下限報警輸出

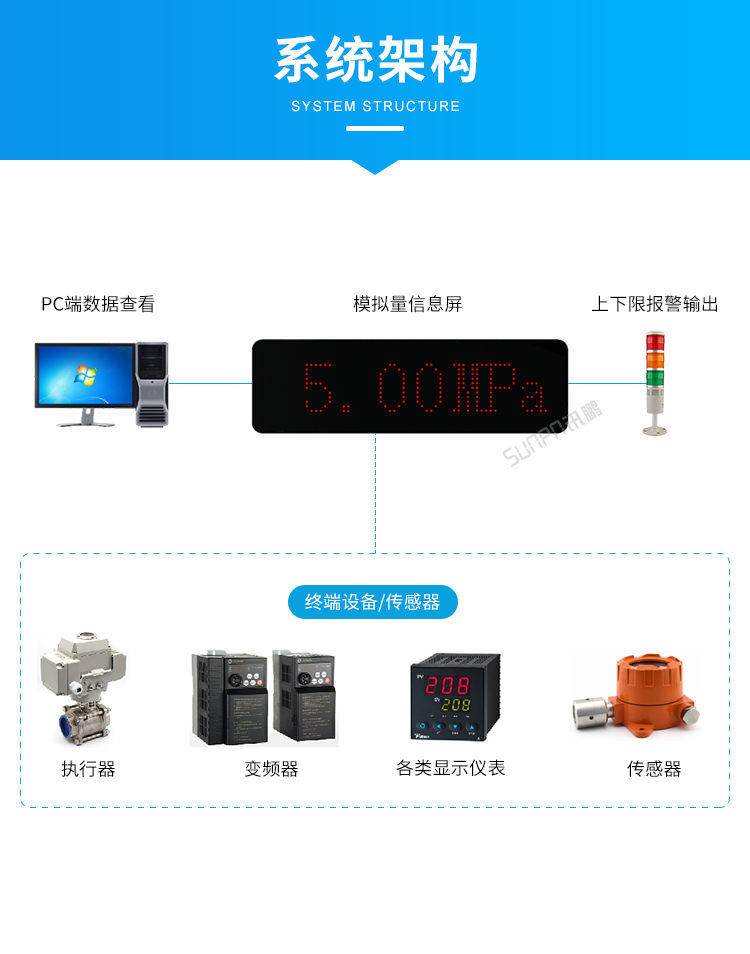

工業數據LED顯示屏-系統架構

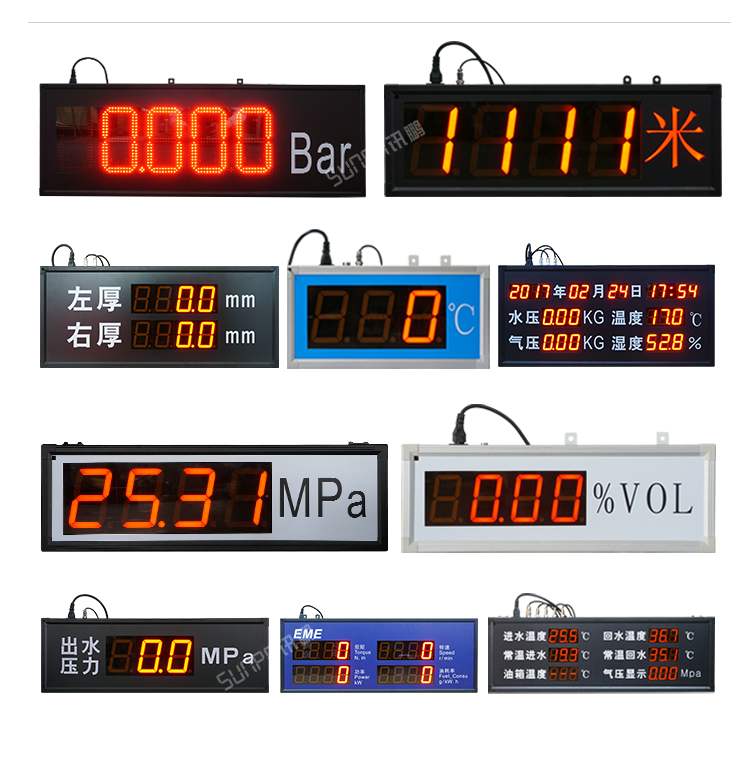

工業數據LED顯示屏-案例參考

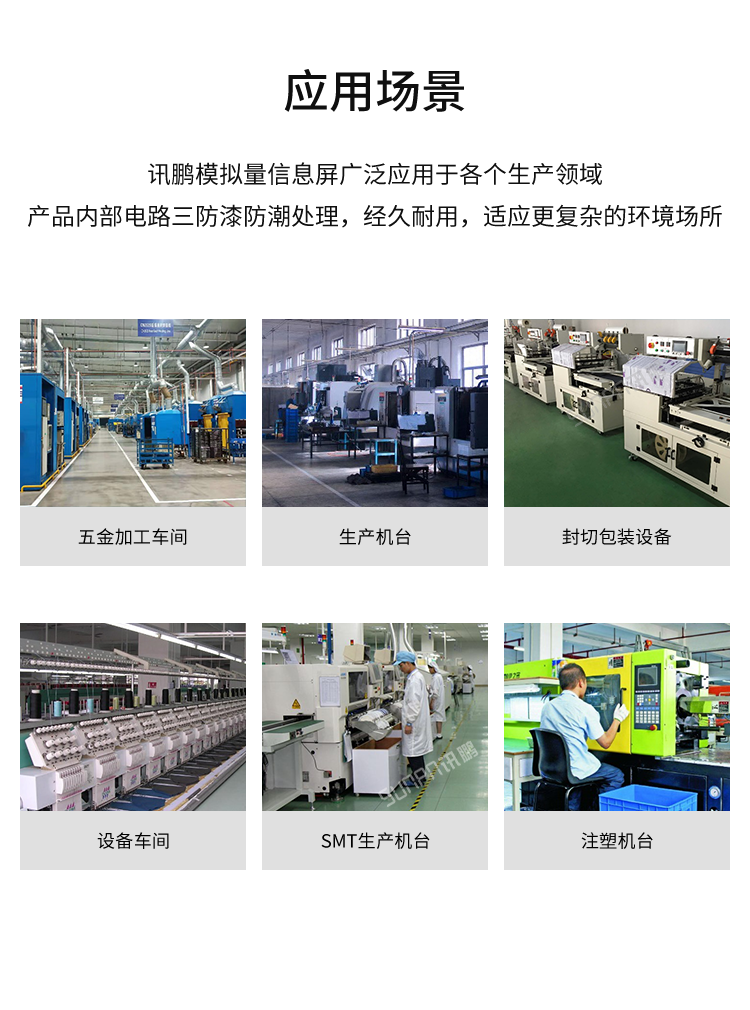

工業數據LED顯示屏-應用場景

       PLC無需配置專用的通訊模塊就能方便地與外部設備進行通信，所以通過工業數據LED顯示屏與PLC之間的RS485傳輸就能實現實時通信功能，點擊工業數據LED顯示屏向PLC發出各種控制信號，PLC接到工業數據LED顯示屏發出的指令信號后執行運算與控制任務。

【2021.3.23-模擬量通訊屏】
