          目前，國內企業對安燈系統的需求將呈上升趨勢。據了解，目前安燈系統在我國大型企業尤其是企業應用相當普遍。畢竟企業已具備規模化生產，而企業工廠分布各地，迫切需要實時管控所有子企業的生產運營狀況。因此，安燈系統對的運行提供很好的支撐。而無線安燈按鈕盒在整個安燈系統中起著決定性的作用。

         無線安燈按鈕盒在企業生產發生異常時可以馬上發布報警呼叫,通知援助人員馬上到現場解決問題，在規定的生產節拍內解決故障并復位系統。因此，無線安燈按鈕盒在安燈系統中的運行提供很好的支撐。此外，企業還可以通過無線/有線Andon安燈系統將管理思想和工具復制到其他工廠，在進行推廣，使其成為整合企業資源的有力工具。

一、無線安燈按鈕盒的功能

1、普通幫助呼叫.當線上工人需要幫助地,按下按鈕,現場音樂響起、燈光閃爍、相應andon安燈系統看板顯示、看板上顯示相關工位及呼叫類型.班組長響應,到達幫助地點確認解決問題,再次按下按鈕,音樂及燈光停止.

2、設備故障呼叫.設備出現故障時,工人按下按鈕,并通過現場觸摸屏進行具體設備故障及故障信息的輸入,這時音樂響起、燈光閃爍、相應的andon安燈系統看板板上及保全監控板上顯示相關呼叫信息,保全人員響應呼叫,到達現場修復設備后,再次按下按鈕復位,音樂停止,andon安燈系統看板板上的呼叫信息還原,等待下一個次呼叫.

3、物料短缺呼叫.物料出現短缺時,工人按下按鈕,并通過現場觸摸屏進行具體物料信息的確認,這時音樂響起、燈光閃爍、相應的andon安燈系統看板板上及物流組監控板上顯示相關呼叫信息.

4、質量呼叫.出現質量問題時,工人按下按鈕,并通過現場觸摸屏進行具體質量問題信息的確認,現場音樂響起、燈光閃爍、相應andon安燈系統看板顯示看板及品技組監控板上顯示相關呼叫信息,品技人員響應呼叫,到達現場確認解決問題,再次按下按鈕,音樂及燈光停止.

         無線安燈按鈕盒實時反應生產線上的安燈系統情況，并指示和分配送料任務的一個輔助系統，一旦有物料供給請求，看板立即做出提示（顯示物料名稱、型 號、數量、請求工位等信息）。通過共享網絡、數據服務器等硬件系統，達到降低投資成本，并最大可能發揮效益的目的。

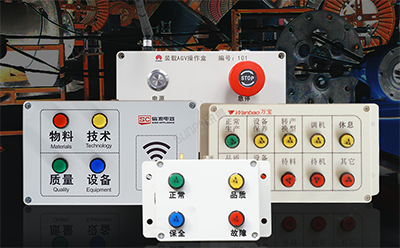

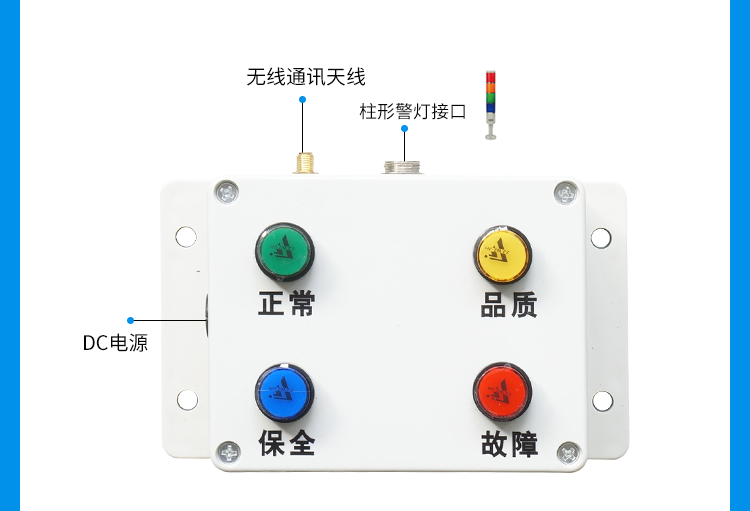

無線安燈按鈕盒-多功能介紹

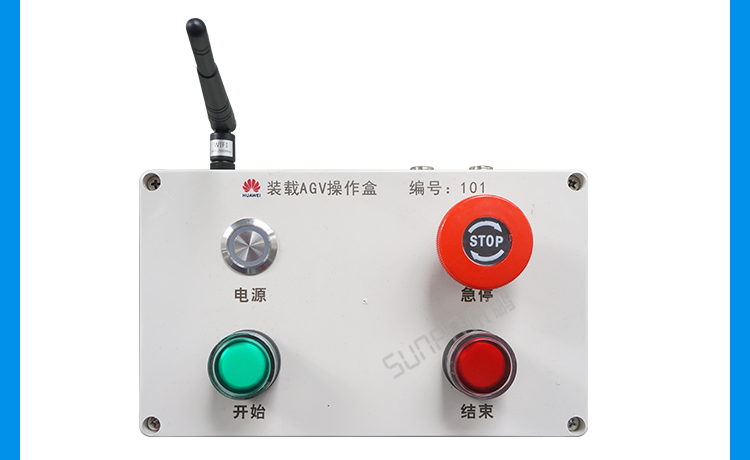

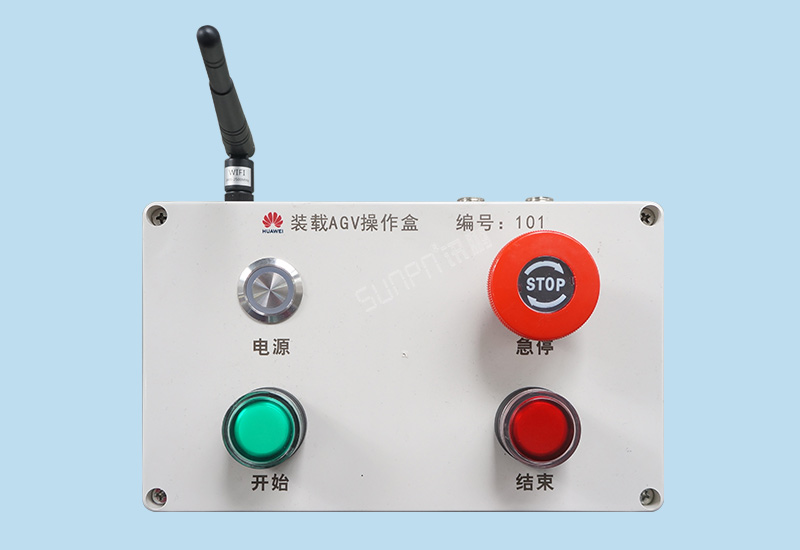

二、無線安燈按鈕盒款式A-功能說明

1、按鈕操作盒:安裝與廠房側，用于啟停裝載作業。

2、保安復核車輛停靠狀況。操作按鈕盒及觀察/聽聲三色指示燈狀況，啟動或停止裝車作業。當車輛停靠符合要求時，按“啟動”按鈕開始裝車；當裝車完成時，按“結束”按鈕，結束裝車，之后貨車可離開。

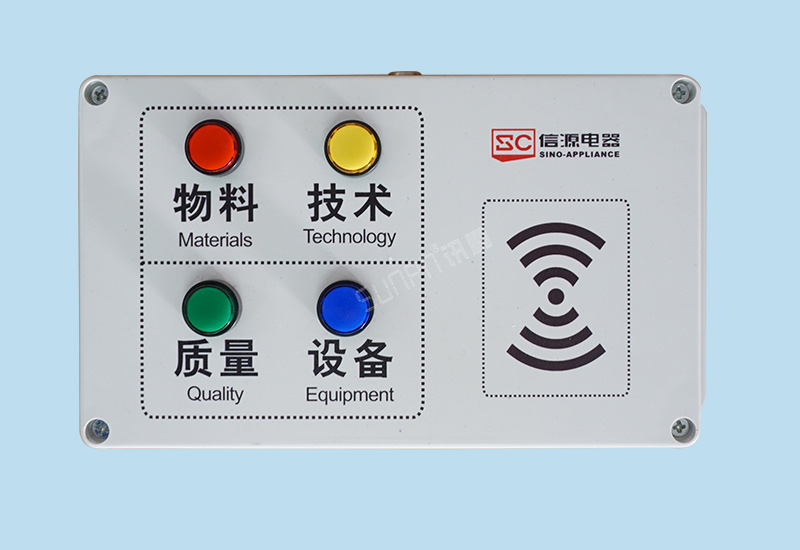

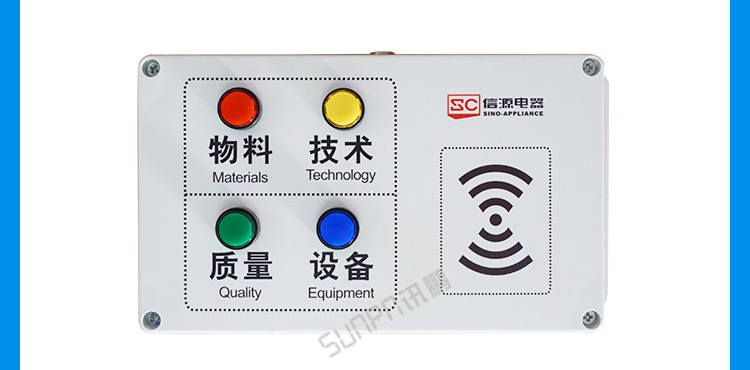

三、無線安燈按鈕盒款式B-功能說明

1、按鈕盒為四種報警類型按鈕盒，分別為：物料（紅）、技術（黃）、質量（綠）、設備（藍），按鈕盒帶有和按鈕顏色相同的四色柱形警燈（不帶蜂鳴器型），通訊接口為有線的RS485接口。

2.1報警步驟：

當人為按下其中某項報警按鈕時，對應的是指示燈常亮報警并伴有蜂鳴器斷續報警（警燈快閃表示報警失敗）； 在報警狀態下20秒內再次按下此按鈕取消本次報警，20秒以后不允許取消。（針對誤操作的情況）；

2.2處理步驟：

在報警狀態下具備相關處理權限的人員直接刷卡，系統則判斷當前報警為正在處理中（此時警燈為閃爍狀態,每秒一次。同時蜂鳴器報警關閉）；

 2.3完成確認步驟：

當報警按鈕盒有一種或多種處理狀態存在時，確認完成步驟：按下相對應問題燈的按鈕后再刷卡，報警狀態結束！（警燈關閉）1、當按下多個按鈕，以最后一次按鈕為準；2、按下按鈕超過一定時間（假設10秒），并且沒有刷卡，則判斷這次完成動作失效，需要重新回到需要確認完成狀態！

3、備注：每種狀態的每個等級（每個等級指：處理中、完成）都有處理人員權限的劃分；也可能一個具備多個處理權限。當前報警狀態中無處理此項報警權限的人員刷卡無效。

4、報警盒支持讀取IC卡，不支持讀取ID卡。

5、設備突然斷電報警盒數據清空，回到原始清零狀態。

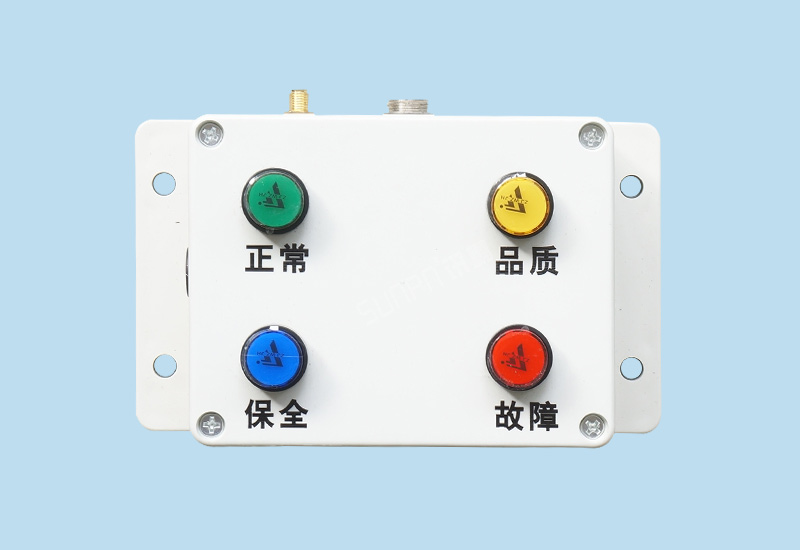

四、無線安燈按鈕盒款式C-功能說明

1、每個按鈕盒只能顯示一種狀態，不可同時顯示多種狀態。那種狀態被按下，當前狀態的按鈕亮起。

2、 當?shù)谝淮伟粹o被按下時，被按下的按鈕背光亮起，同時開始計時，當下一個狀態按鈕被按下時，上一狀態背光按鈕熄滅同時停止計時，當前狀態背光亮起，開始計時。

3、每個按鈕盒增加一個開關信號接口，對接客戶機臺信號，實際計數功能，數據無線傳輸?shù)揭壕ЫK端顯示，實時更新

五、無線安燈按鈕盒款式D-功能說明

1、按鈕盒上有4個按鈕對應的是：4種狀態。

2、按鈕盒狀態：紅色-維修  換料-黃色（橙色）  換模-藍色  復位-綠色

①、按鈕盒按下維修按鈕，顯示屏上顯示（xx號機→維修）沒有語音。

②、按下?lián)Q料、換模這2種狀態時：電子看板上不顯示，語音播報（&警示音，XX號機器換料（換模）完成，請現場巡檢確認）播報二聲，狀態未復位每隔5分鐘播報2次。

③、現場重復按下呼叫按鈕，進行復位，按下綠色復位按鈕是復位當前工位所有狀態。

3、柱形警燈與按鈕盒上的指示燈同步，那個按鈕按下亮那個燈，沒有故障亮綠燈。

4、2個工業網關，放到2個車間里 要把頻率錯開，對應的按鈕盒如下。

①、1號網關對應14個按鈕盒，2號網關對應17個按鈕盒（每個網關都多1個按鈕盒，預備用的）

5、信號頻率：434mm，432mm 每個網關預設1-30個按鈕呼叫地址。

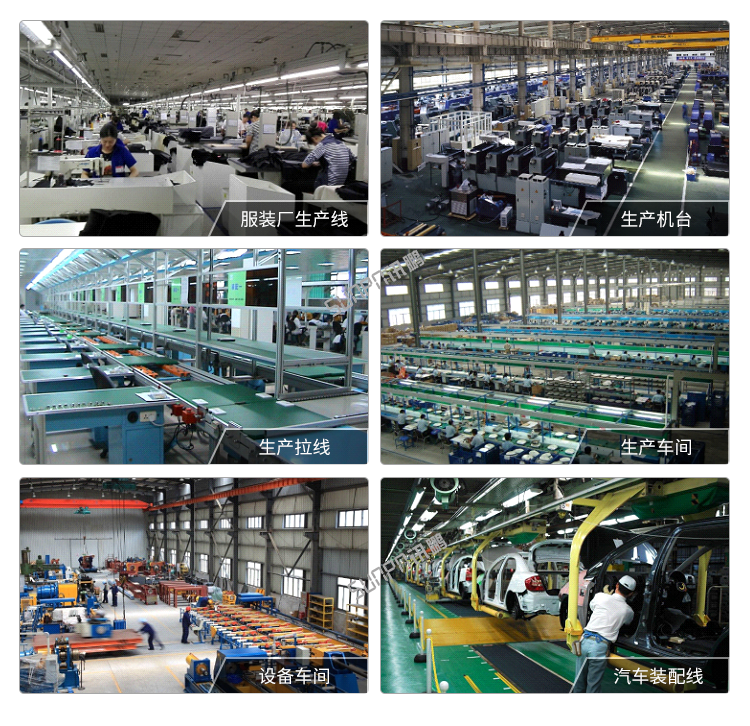

無線安燈按鈕盒-應用場景
