       通訊 /終端/串口服務器 是異步串行口( RS-232、RS-422/485)和以太網RJ45接口間的一個轉換器.是一個帶有CPU和嵌入式OS及完整TCP/IP協議棧的獨立智能設備.完成RS-232/422/485格式和以太網傳輸?shù)腎P包之間的數據轉換,從而給傳統的串行設備增加聯網功能.

       TCP/IP轉換器又稱串口服務器，也叫終端服務器或串行服務器，是異步串行口RS232/422/485和以太網之間的一個轉換器。是一個帶有CPU和嵌入式OS及完整TCP/IP協議棧的獨立智能設備。完成RS232/422/485和以太網之間的數據雙向透明傳輸，可以讓RS232/422/485串口設備立即聯接網絡。

 一、TCP/IP-RS485通訊轉換器通訊方式

1.點對點通訊模式：該模式下，轉換器成對的使用，一個作為服務器端，一個作為客戶端，兩者之間建立連接，實現數據的雙向透明傳輸。該模式適用于將兩個串口設備之間的總線連接改造為TCP/IP網絡連接。

2.使用虛擬串口通訊模式：該模式下，一個或者多個轉換器與一臺電腦建立連接，實現數據的雙向透明傳輸。由電腦上的虛擬串口軟件管理下面的轉換器，可以實現一個虛擬串口對應多個轉換器，N個虛擬串口對應M個轉換器（N<=M）。該模式適用于串口設備由電腦控制的485總線或者232設備連接。

3.基于網絡通訊模式：該模式下，電腦上的應用程序基于SOCKET協議編寫了通訊程序，在轉換器設置上直接選擇支持SOCKET協議即可

二、TCP/IP-RS485通訊轉換器特點

1、具有TCP Server，TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；

2、用戶基于網絡的軟件，不需要做任何修改就可以與C2000 N2A1通訊；

3、通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 N2A1通訊；

4、對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件

5、通過瀏覽器、設置軟件或設置動態庫進行參數設置；

6、低功耗設計，無需散熱裝置

7、具有看門狗設計，穩定性高

8、電源具有過流過壓保護和防反接功能

三、通訊 / 終端 / 串口服務器的優點:

1、簡化終端接線,優化辦公室布局

2、使已安裝的低成本終端,易于使用網絡資源

3、使用與專用 I/O子系統無關的標準RS-232接口,易于主機升級

4、適用與容錯環境,能夠簡單快速地與備機重聯

5、每一終端上可與單主機或多主機進行多路對話,提高用戶的工作效率

6、支持MODEM的撥入與撥出,易于建立遠程服務并共享外設

7、易于安裝和擴充

       TCP/IP-RS485通訊轉換器在電力、電氣、金融、交通、工業自動化、安防、煤礦等行業有著廣泛的實際應用。我們現在的電子產品中有著重要的意義。

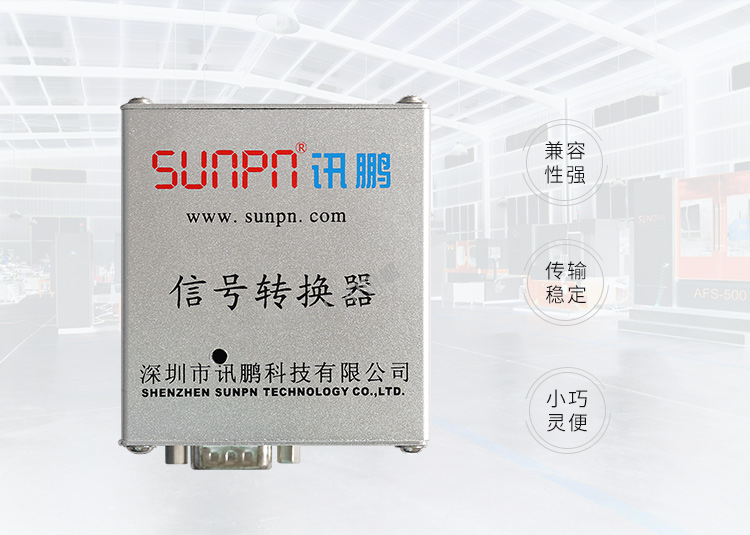

TCP/IP-RS485通訊轉換器細節介紹

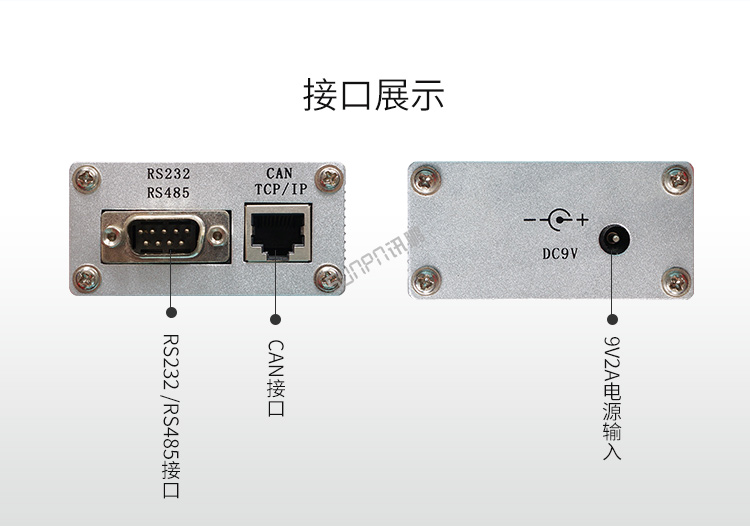

TCP/IP-RS485通訊轉換器結構圖展示

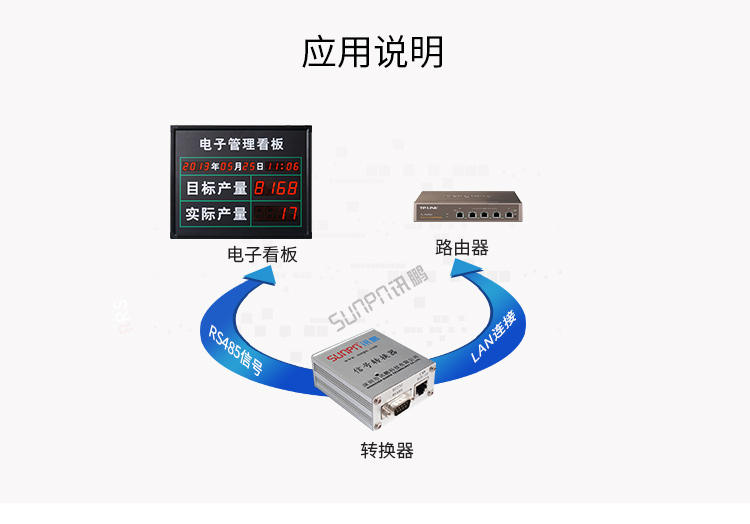

TCP/IP-RS485通訊轉換器應用說明

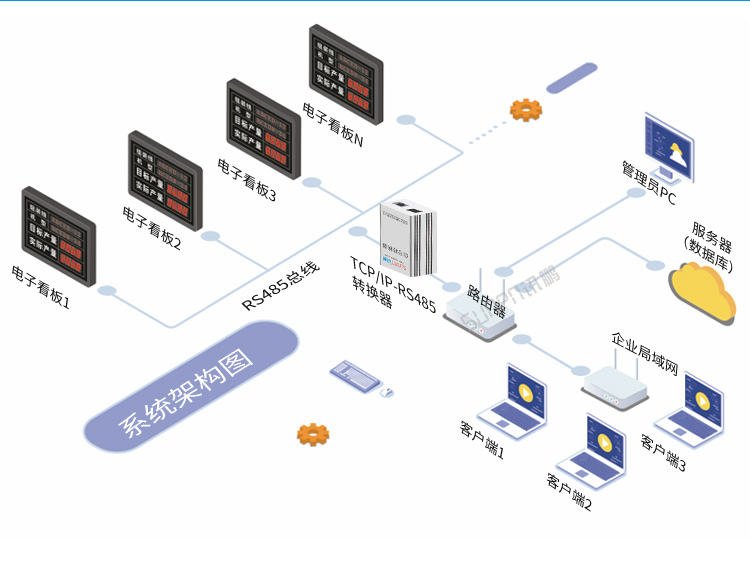

TCP/IP-RS485通訊轉換器系統架構

TCP/IP-RS485通訊轉換器產品參數

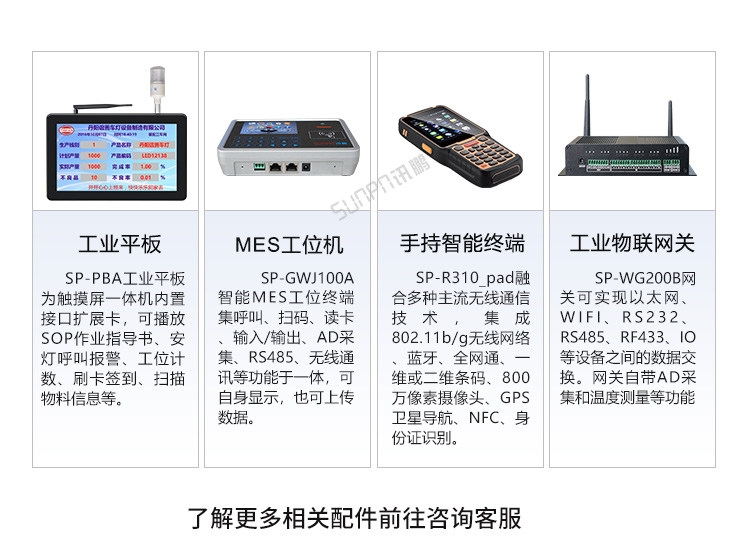

TCP/IP-RS485通訊轉換器相關配件

TCP/IP-RS485通訊轉換器設置指導

進入設置軟件

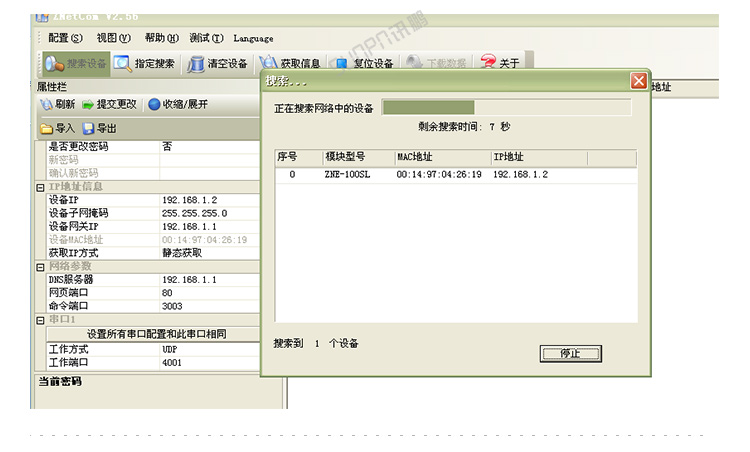

第一步：搜索設備IP

第二步：搜到IP后點停止 再從列表中雙擊所需要的IP進入?yún)?shù)設置；

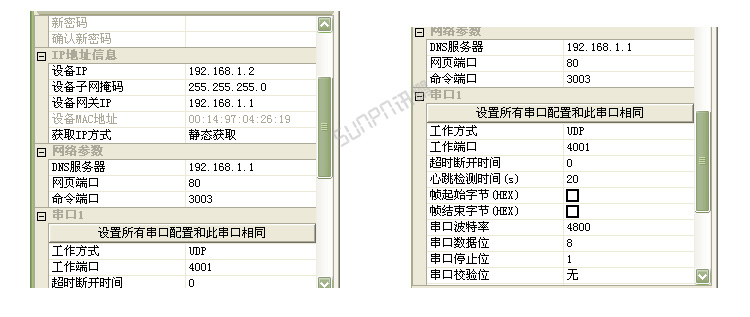

            (下圖為IP參數)；

注：設置IP的時候注意設備網關IP和設備IP的第三位（是0還是1）是否與可連接外網的電腦設置參數相同，以及DNS服務器是否與可連接外網的電腦設置參數相同。波特率為4800BPS，只更改IP設置，其他出廠已設置好，請勿隨意更改，以免造成未知錯誤。

第三步：更改完成后，點擊當前密碼輸入更改確認密碼：88888；再提交更改，然后會有結果提示。

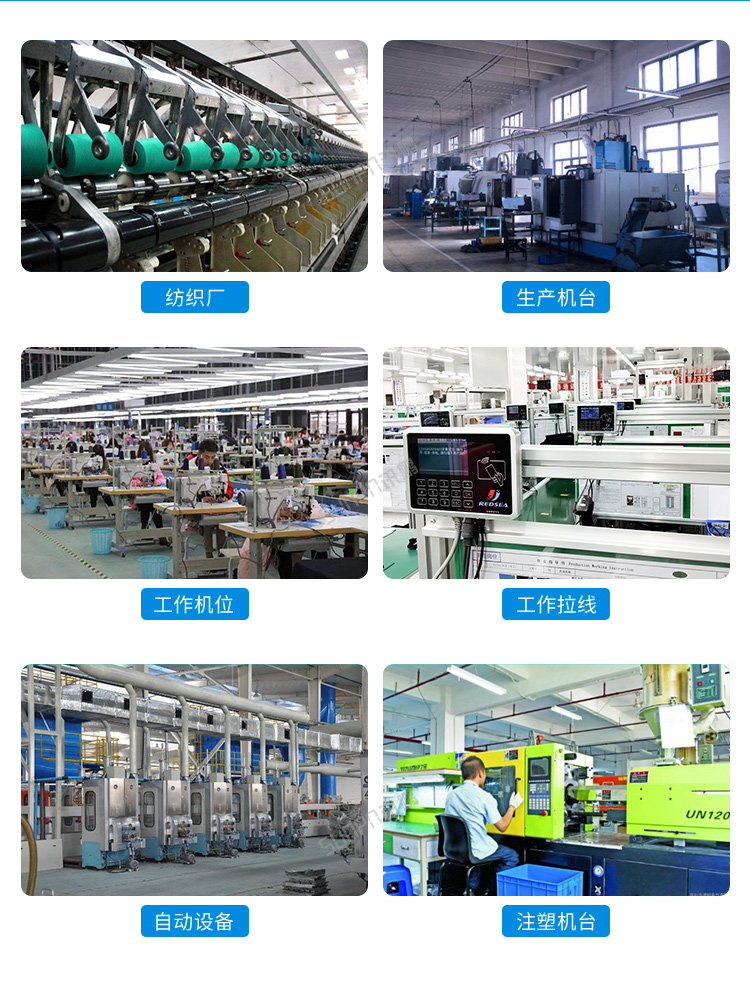

TCP/IP-RS485通訊轉換器應用場景
