       工業物聯網網關簡單的說就是從一個網絡環境連接到另一個網絡環境的一種面向工業應用之裝置或設備，例如從 RS485 網絡環境連接到以太網網絡環境的一種面向工業應用之裝置或設備，這個工業裝置或設備叫做工業網關。現在在很多的行業都需要用到工業物聯網網關。

        工業物聯網網關就像是我們人體的神經，將我們感知到的訊息 ( 如視覺、觸覺等 ) 透過神經傳遞到我們的大腦做處理，根據身處的各種不同應用環境，大腦經過運算判斷出要做何種的反應，并經由神經傳遞到全身四肢做動作;換句話說，假如缺少了工業物聯網網關，就像我們人體的神經被切掉一樣，無法感知到外界環境的狀況，也無法控制自己的動作，像個植物人或者是四肢不協調的人一樣，行為上有所缺失。

一、什么是工業物聯網網關?

        其實在我們日常生活中，大家都有接觸到它;大家都知道，從一個環境到另一個環境，一定會經過一扇門、或一段通道、或一座橋，或某個設備等等，這些門、通道、橋、設備就是網關、關口，是用來連接不同環境的工具，小至家里的大門、房間的房門、路上的天橋、行人走的斑馬線、大到機場的閘口、國境之間的口岸，這些都是網關、關口。

       而工業網關簡單的說就是從一個網絡環境連接到另一個網絡環境的一種面向工業應用之裝置或設備，例如從 RS485 網絡環境連接到以太網網絡環境的一種面向工業應用之裝置或設備，這個工業裝置或設備叫做工業網關。

二、工業物聯網網關的功能

1. 單純的工業網關

這些工業網關做不同網絡環境的橋接，將來自不同網絡環境的數據傳遞到云端做數據的處理。

2. 有數據采集功能的工業網關

除了做不同網絡環境的橋接功能之外，此種工業網關本身也做外部環境的數據擷取與輸入輸出控制。

        因此工業網關在工業物聯網是缺一不可的重要設備，而且應用的場景也非常的廣泛，我們在對工業物聯網網關的整體研發時，我們也會考慮更多的集數據采集、協議轉換和智能化物聯應用為一體，大家要好好的使用并維護它。

工業物聯網網關-傳輸方式介紹

工業物聯網網關-產品應用說明

        訊鵬自主研發的SP-WG200A網關，采用業內工業級高性能嵌入式結構，并針對智能制造、智能家居、智慧農場、工業控制、工廠設備等數據的采集傳輸與控制領域，做了專業的一體化設計

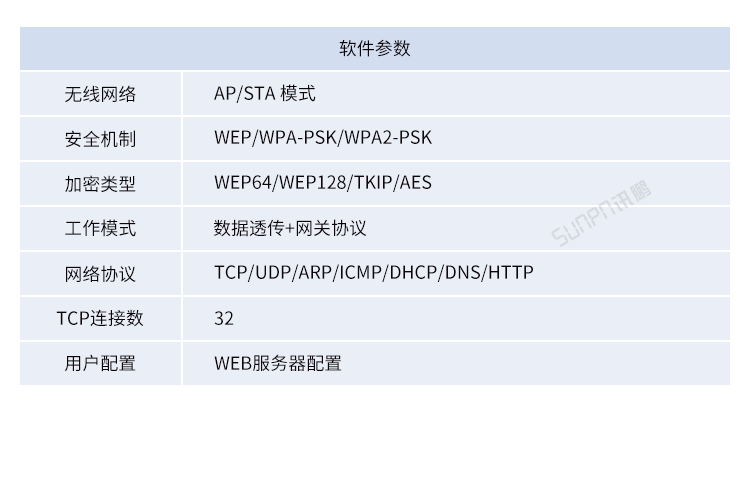

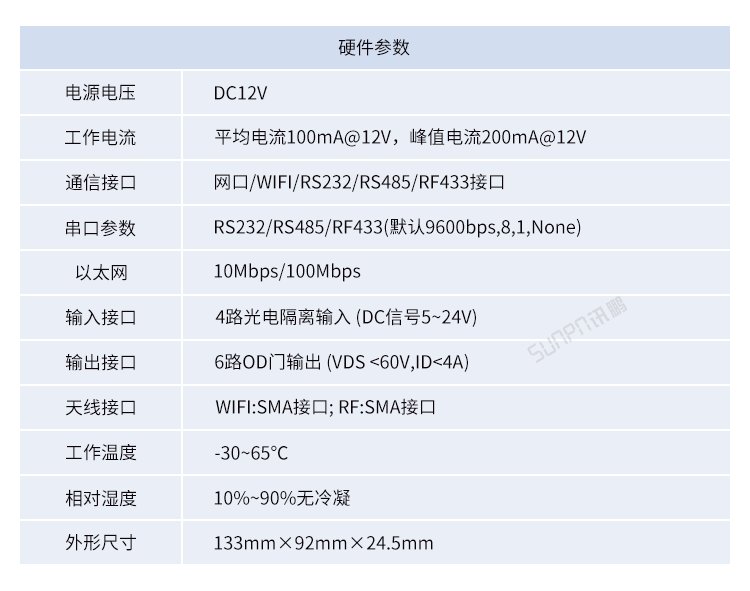

工業物聯網網關-參數說明

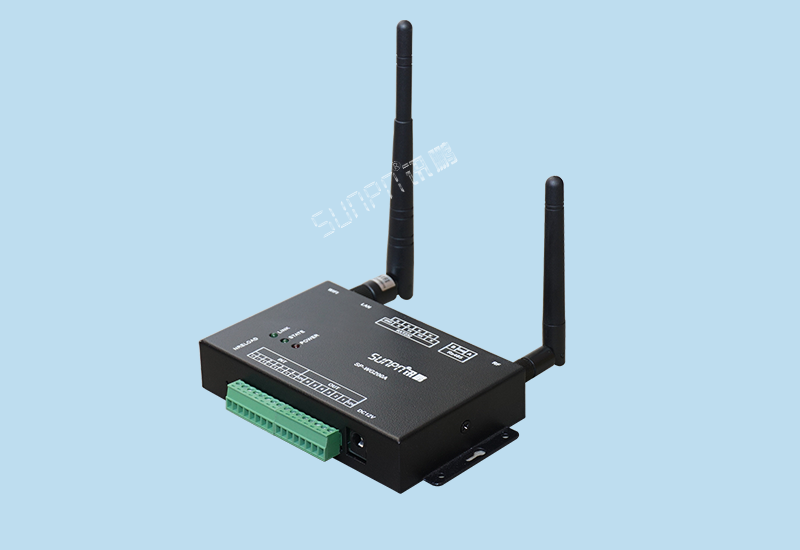

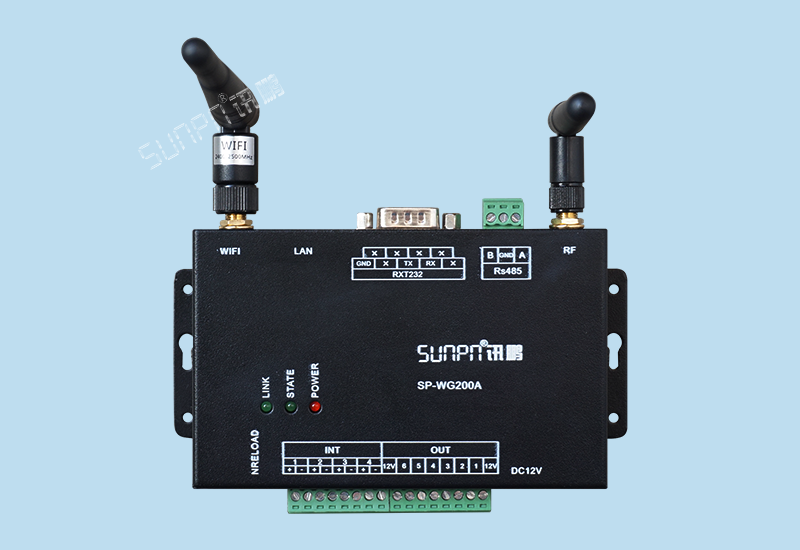

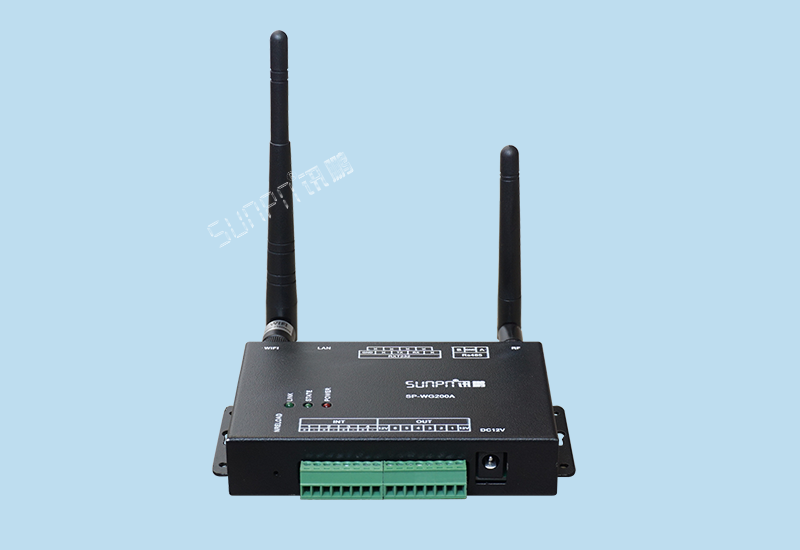

工業物聯網網關-產品實拍

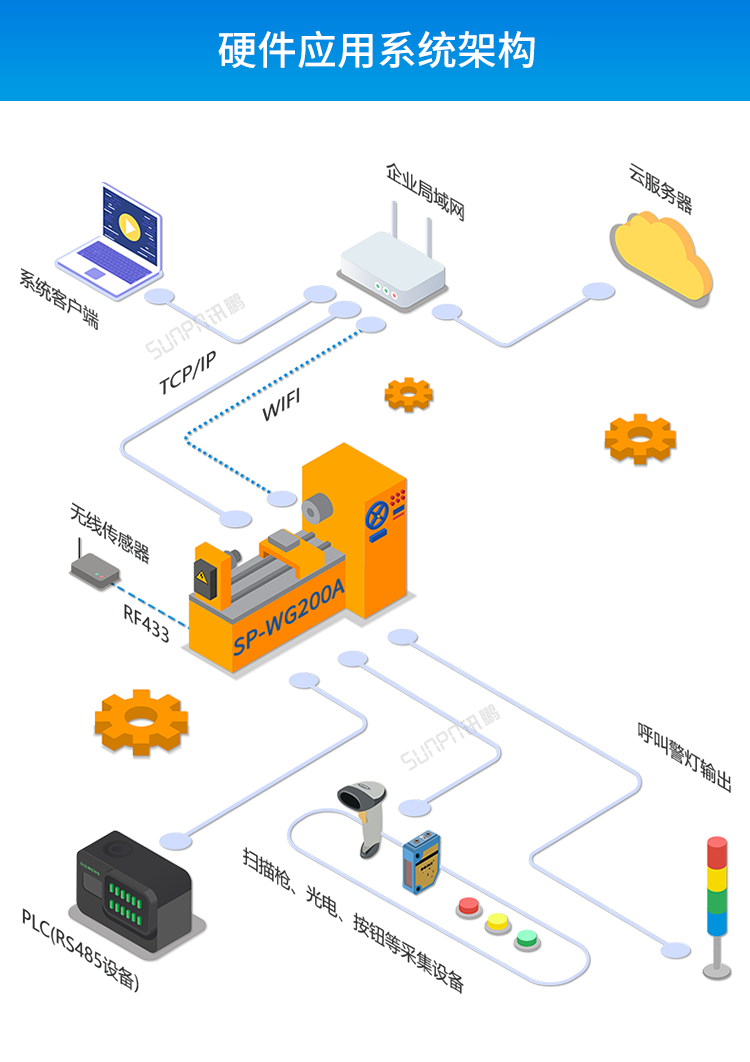

工業物聯網網關-系統架構

        工業物聯網網關可實現以太網 / WIFI / RS232 / RS485 / RF433 / IO等設備之間的數據交換，且網關內嵌協議自帶輸入輸出功能，用戶通過簡單指令并可方便的采集設備的開關信號、計數信號以及輸出信號對設備的控制，從而輕松實現物聯網。

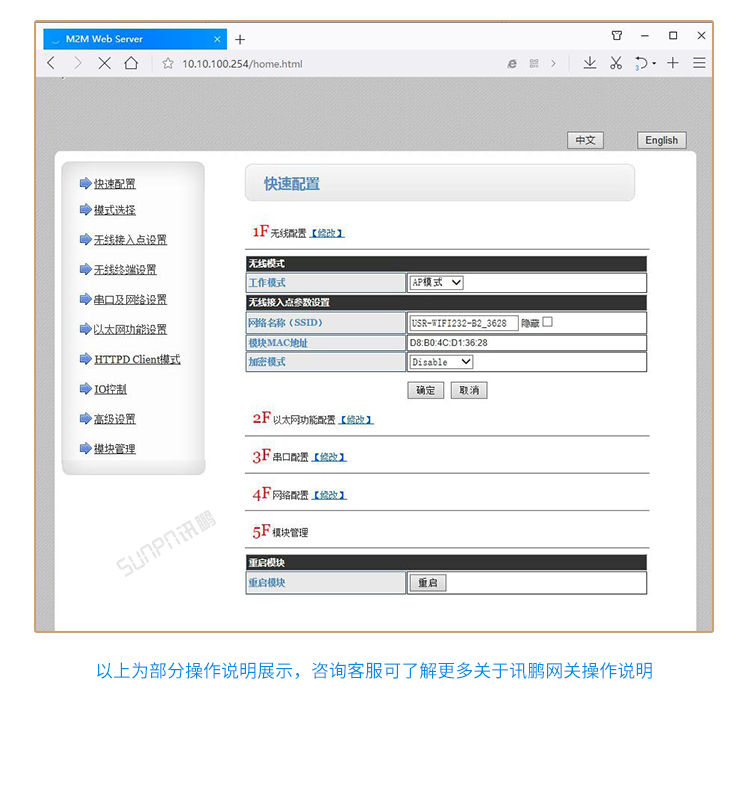

工業物聯網網關-操作說明

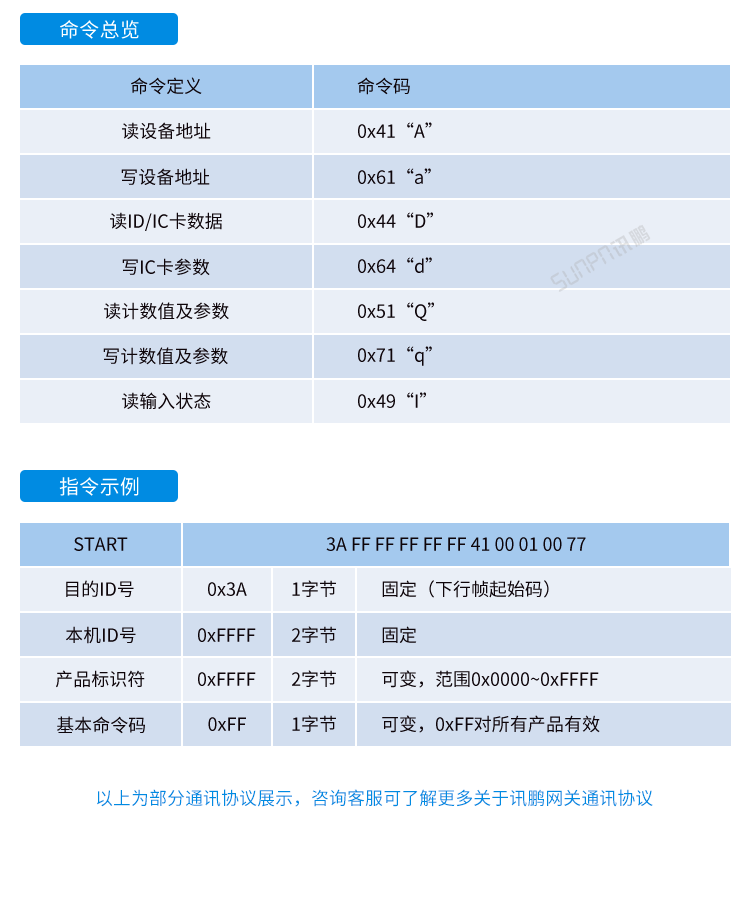

工業物聯網網關-通訊協議

三、工業物聯網網關-擴展功能

1、AD模塊：

增加8路AD，支持0~5V電壓和0~20mA電流檢測。支持電壓、電流、電阻型傳感器探頭，如PT100熱電阻傳感器。

2、增加6路輸入狀態檢測:

檢測輸入狀態，指示燈顯示狀態。

3、更改串口分配：

將STM32的5路串口全數使用，增加擴展性、靈活性; 兩路RS-485，1路用于通訊，1路用于掛接RS-485設備； 一路RS-232； 一路用于與內置RF433無線模塊通訊；一路用于與內置網絡模塊通訊。

4、支持三相電參數計量模塊：

主機通過網絡下發“讀取電量計量數據”指令，本設備收到指令后，通過RS-485讀取電量計量模塊的數據，將數據打包成訊鵬協議，轉發給主機。

5、RS-485接口支持其它模塊：

A、震動傳感器                   B、角度傳感器                   C、溫度濕度傳感器

D、噪聲傳感器                   E、氣壓傳感器

工業物聯網網關-應用說明
