充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑（公共樓宇、商場、公共停車場等）和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁看板顯示屏的充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。充電樁一般提供常規充電和快速充電兩種充電方式，人們可以使用特定的充電卡在充電樁提供的人機交互操作界面上刷卡使用，進行相應的充電方式、充電時間、費用數據打印等操作，充電樁顯示屏能顯示充電量、費用、充電時間等數據。

充電樁（栓）能實現計時、計電度、計金額充電，可以作為市民購電終端。同時為提高公共充電樁（栓）的效率和實用性，今后將陸續增加一樁（栓）多充和為電動自行車充電的功能。

如今，綠色制造是全球制造業的升級主題，新能源使用率逐漸提高，作為新能源的排頭兵，新能源汽車的崛起已是大勢所趨。新能源汽車的動力供給一一充電柱，同樣前景光明。

北京，國之心臟，在國家大力推進新能源汽車發展進程中，起到了至關重要的作用。作為新能源汽車推廣的重點域市之ー，鑒于政策與市場的協同發展，北京堅持了純電動路線。2017年北京市新能源汽車發展的數量接近16萬輛。其中，私人汽車超過了1萬輛，租賃汽車1．56萬輛。在北京也匯集一大批優秀的新角能源汽車及相關企業，包括整車、動力驅動系統、電池及材料、充電、互聯網服務等。

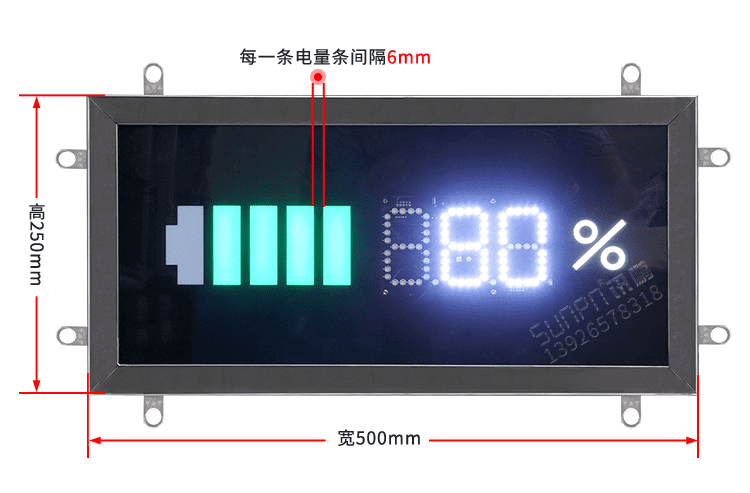

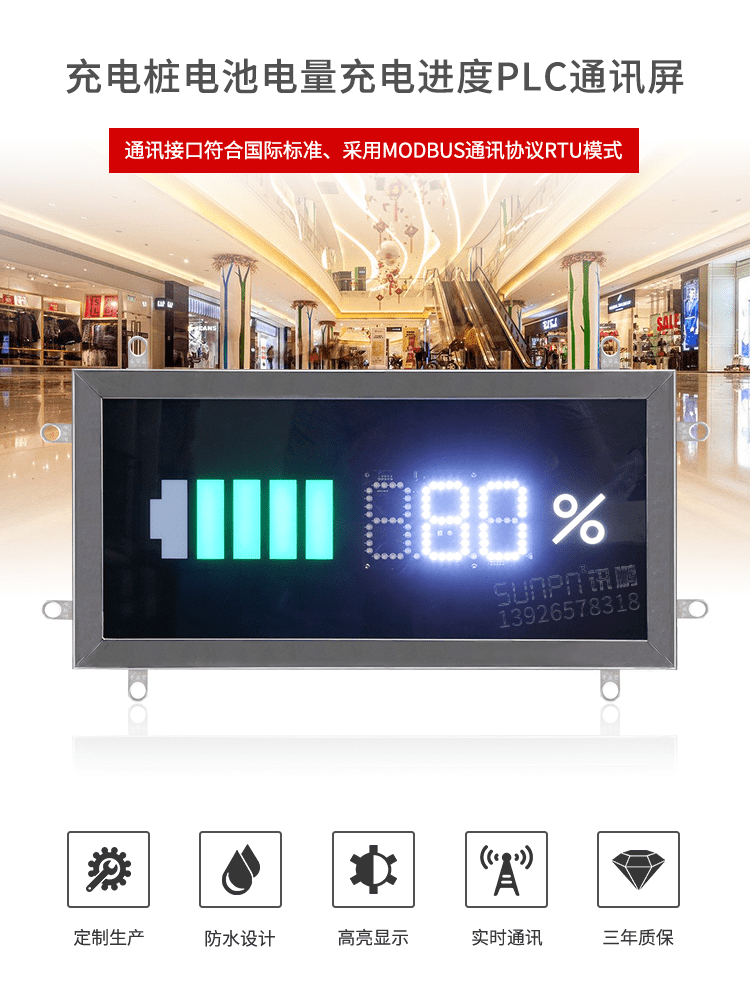

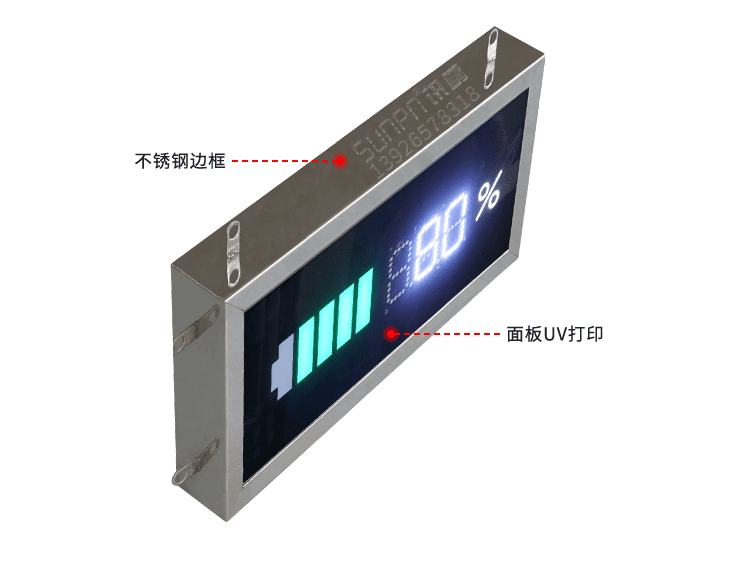

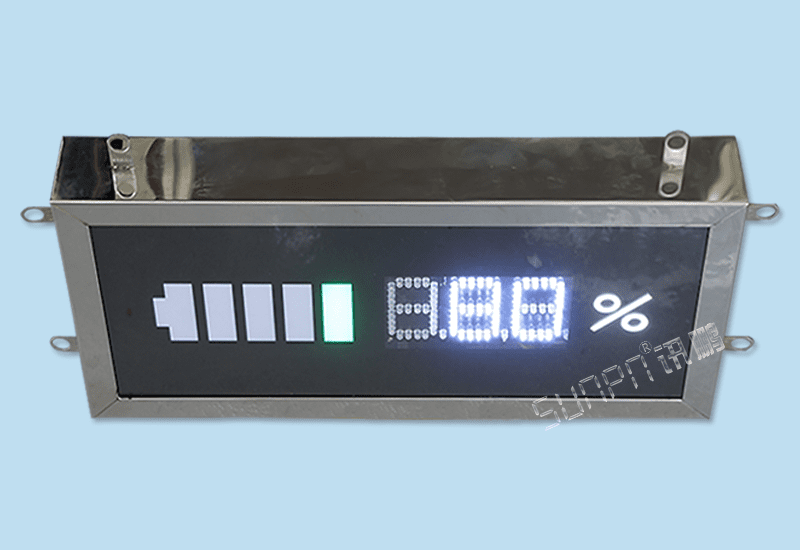

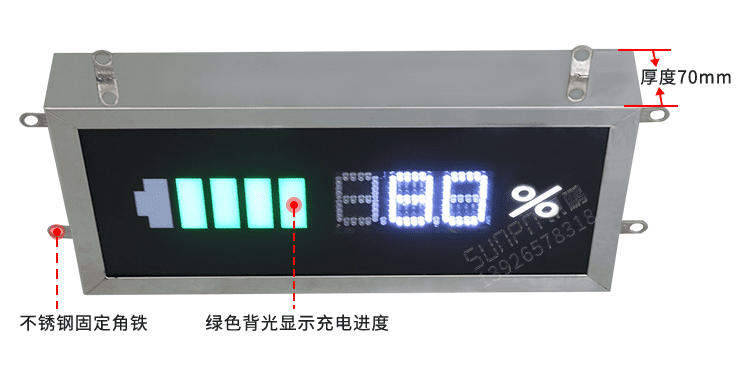

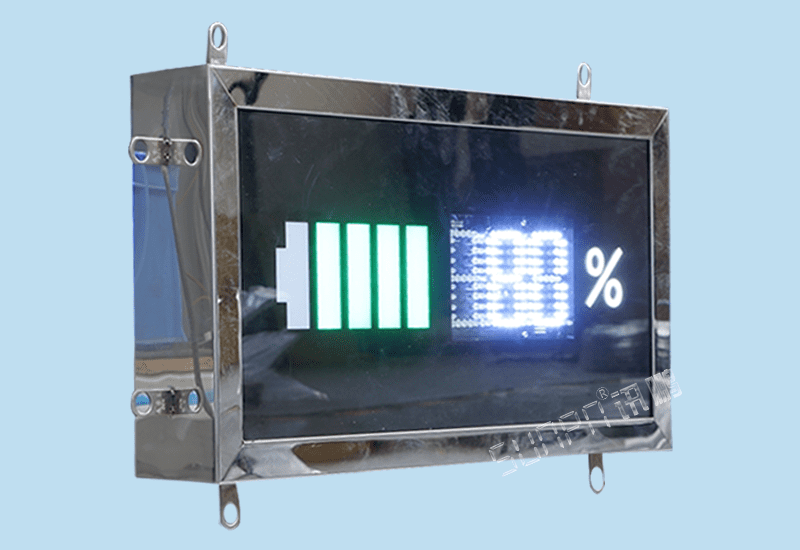

實際上，當前國內充電樁保有量遠遠滿足不了新能源汽車的増長需求，充電樁市場需求缺口巨大，這也為自動化行業帶來了新機遇。不過在充電樁的建設中，還有一個同題不容忽視，那就是因為充電粧一般都不會很高，而目顯示屏也比較小，這樣就導致用戶在充電時不容易看到自己愛車的充電情況。訊鵬科技研發的LED充電樁電池電量進度通訊屏便應運而生，這款通訊屏采用戶外防水設計，高亮燈板與背光顯示，能在戶外強光的環境下有很好的顯示表現。充電樁充電進度通訊屏的數據通過接收設備的485通訊信號實時顯示，采用工業通用 MODBUST通訊協議。充電樁充電進度通訊屏的使用能給用戶帶來更智能化、人性化的服務。給實施企業帶來更大的竟爭優勢。

一、電池容量屏通信模式

1．通訊接口電氣標準: 通訊接口符合RS-232  RS--485國際標準。

2. 通訊協議: 采用MODBUS通訊協議RTU模式。

3．通訊格式約定:

 （1）通信速率: 9600 bps

 （2）RTU數據格式。

 （3）字符格式為10位：

a. 數據位：8 bit;

b. 起始位：1 bit;

c. 停止位：1 bit;

d. 無奇偶校驗位；

二、指令功能說明

1、寫單個個儀表寄存器內容（指令碼：0x06）

B、讀多個儀表寄存器地址內容格式：

     2、儀表回傳數據格式：

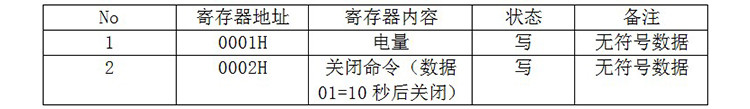

     三、寄存器地址說明

                      充電樁電池容量屏遙控操作說明

  電池容量屏遙控操作說明

一、編輯數據

1、按【Edit】鍵進入數據編輯，光標閃爍

2、光標閃爍欄處，按【數字】鍵輸入相應數據

3、按【ENTER】鍵，數據保存并退出

4、按【Esc】鍵，取消本次操作并退出

二、軟關機

1、按【ESC】鍵進入軟關機，屏幕不顯示

2、再按【ESC】鍵，屏幕恢復正常顯示

三、設置本機ID

1、按【Esc】鍵進入軟關機，屏幕不顯示

2、按【.】鍵進入本機ID設置狀態，光標閃爍

3、光標閃爍欄處，按【數字】鍵輸入相應數據

4、按【ENTER】鍵，數據保存并退出

5、按【Esc】鍵，取消本次操作并退出

注：本機ID設置范圍1—255

                     充電樁電池容量屏應用場景
