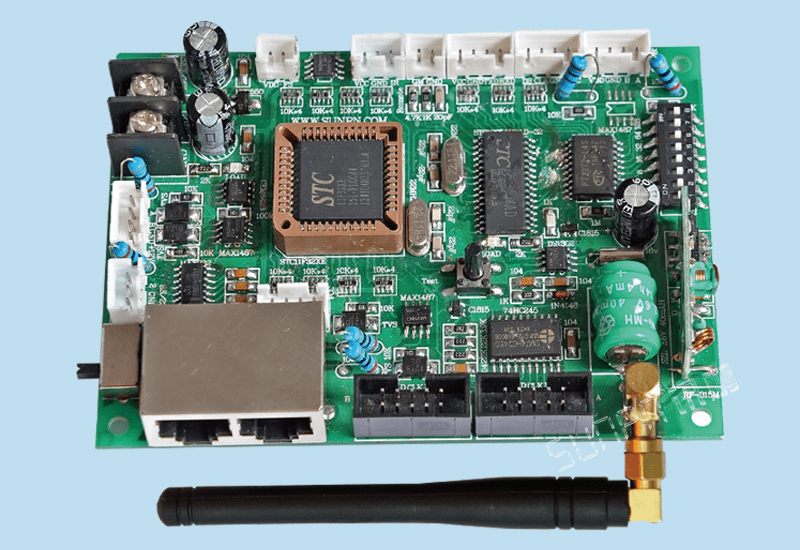

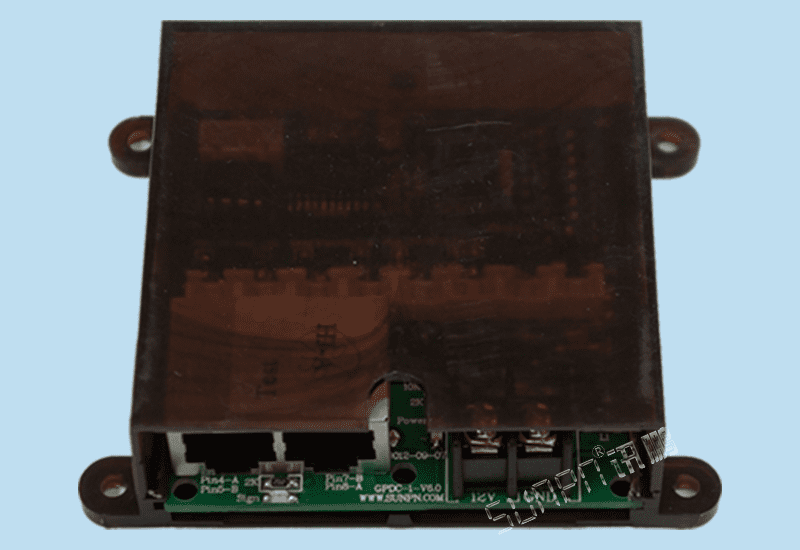

訊鵬大型數字顯示油價屏控制卡系統是一種新型的筆段式LED顯示屏，包括顯示控制器、地址撥碼開關、單片微處理器、RS-485的差分信號器；所述RS-485的差分信號器與顯示控制器相連接；所述單片微處理器與RS-485的差分信號器相連接；所述地址撥碼開關與單片微處理器相連接。本實用新型大大提高了顯示信號的傳輸距離，顯著提高了信號的穩定性，有效抑制了屏閃等不正常顯示現象，同時簡化了顯示字與控制卡之間的接線，顯示字與顯示字之間接法不受限制。

      訊鵬專利：本實用新型發明是關于筆段式LED屏的一種顯示技術。

所屬技術領域：現在市場上筆段式LED顯示屏大多采用串行移位控制芯片或串行恒流驅動芯片來驅動，如飛利浦半導體公司生產的74HC595和MACROBLOCK公司生產的JXI5020等。

當前技術問題：采用串行移位控制芯片或串行恒流驅動芯片來驅動LED屏的顯示方式操作簡單，但因為芯片間是TTL電平時鐘信號，當LED屏體與控制器距離過大或屏的顯示字與字之間距離過大時，TTL電平時鐘信號容易衰減且易受外界干擾，造成顯示不穩定。

本發明的目的就是為了保證LED屏操作簡單、實時畫面顯示的基礎上，提高顯示數據信號傳輸的距離和傳輸的穩定性。

發明內容：針對電平信號遠距離傳輸易受干擾的問題，本新型發明采用單片型微控制器單獨控制每個筆段字，然后用主控制卡通過內部協議控制每個筆段字的顯示，筆段字與筆段字及控制卡之間采用 RS485差分傳輸方式，大大提高了顯示信號傳輸的距離和穩定性，同時靈活的內部通信協議保證了顯示的同步效果。

發明效果：通過采用上述的LED筆段式顯示方式，大大提高了顯示信號的傳輸距離，使同一塊屏的字與字及控制卡之間的顯示信號線長度可延長到1公里,顯著提高了信號的穩定性，有效抑制了屏閃等不正常顯示現象，同時簡化了顯示字與控制卡之間的接線，顯示字與顯示字之間可串接也可并接，不受限制。

本專利包括以下內容，并要求進行知識產權保護：

      1.采用差分信號的接線方式，可以使筆段式LED顯示字與顯示字及控制器之間充許距

      離達到1公里，同時只用兩根線數據線，簡化了接線方式；

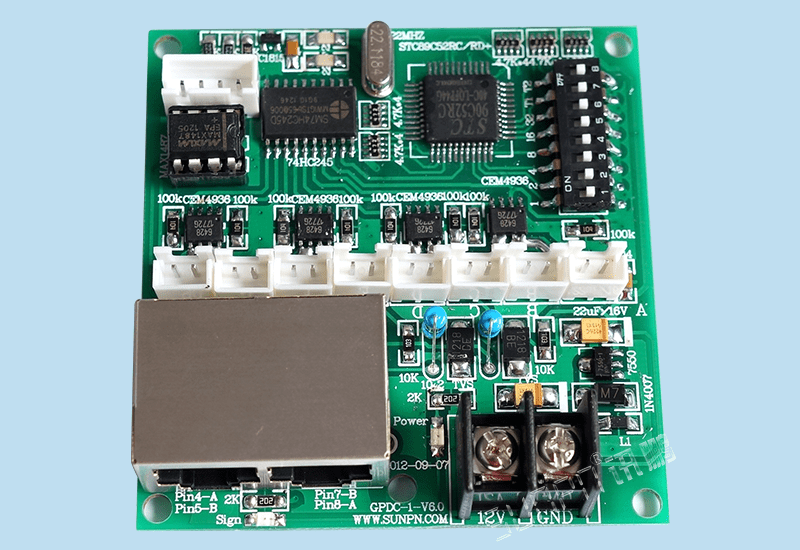

      2.每個筆段式LED顯示字使用一個單片型微控制器單獨控制，并通過拔碼開關來識別

      LED顯示字的位置，控制靈活。

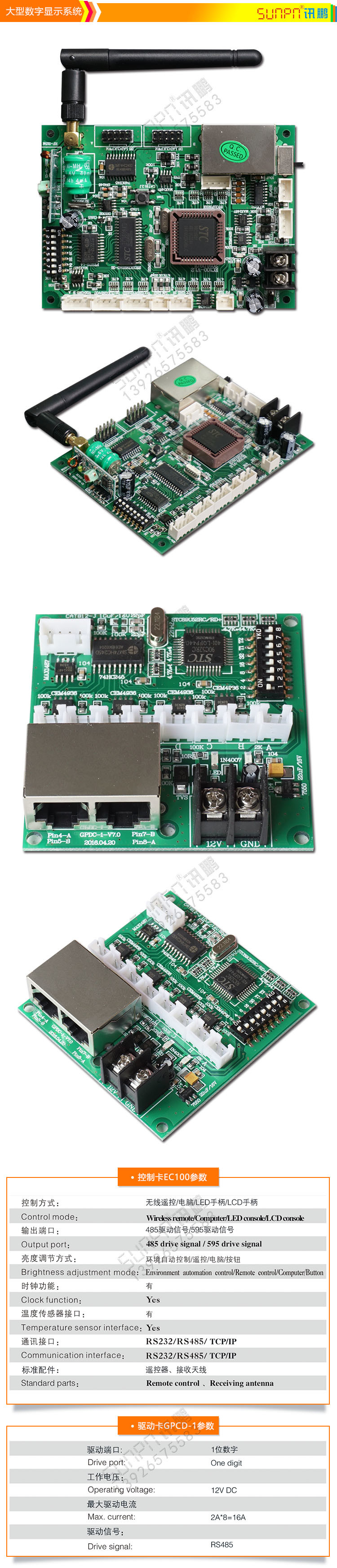

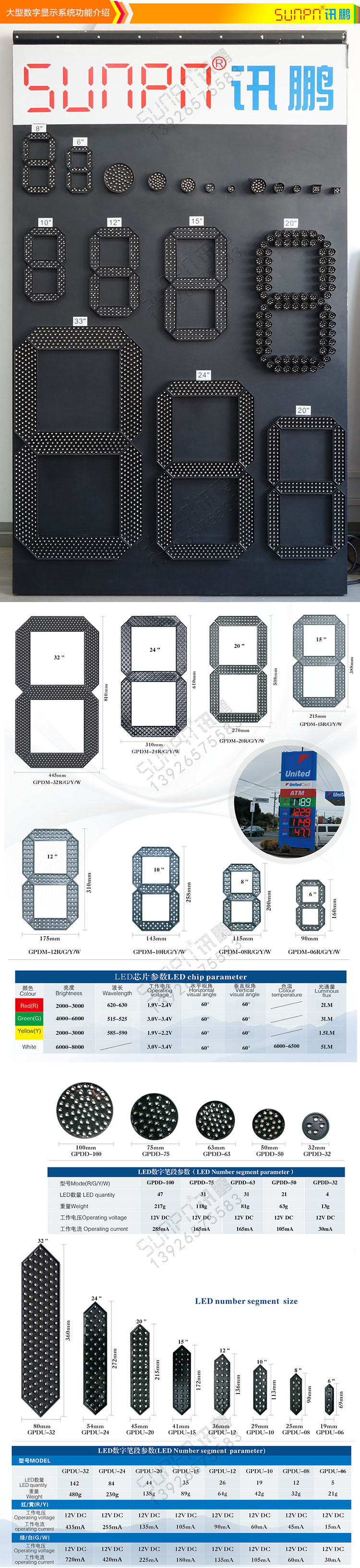

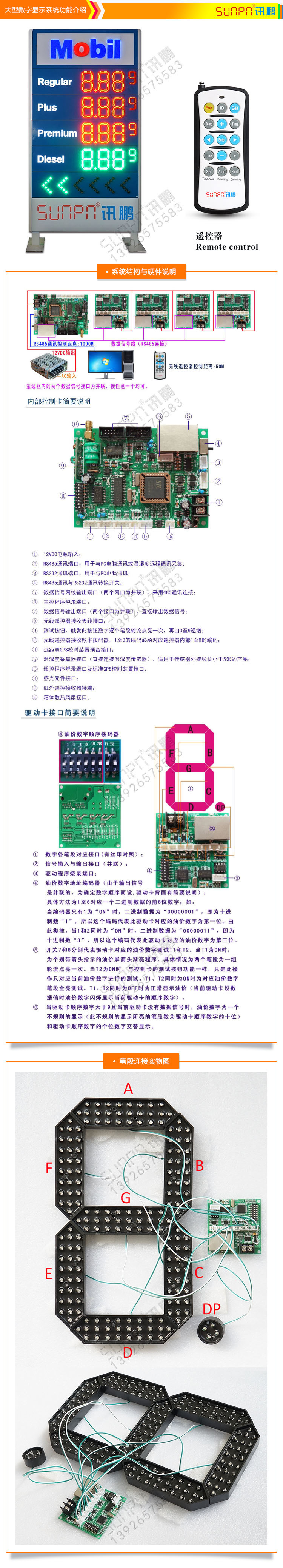

                                  LED油價屏控制卡筆段產品參數
