匯率屏顯示看板功能說明：

1、日期時間：當前日期、時間自動運行（遙控器可校時）

2、匯率數據：匯率屏數據通過遙控器編輯匯率顯示數據

3、匯率顯示屏的版面顯示內容及功能均為根據用戶要求定制

銀行匯率屏通訊協議

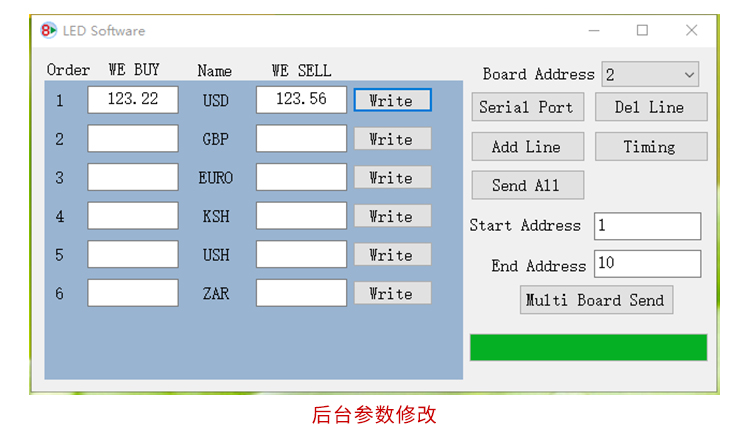

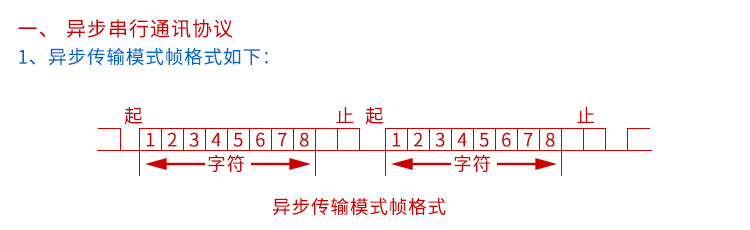

一個字符傳輸格式=起始位（1位）+數據位（8位）+（無奇偶校驗）+停止位（1 位）=10位；

2、波特率=19200bps

注:數據+10(.);數據為0A(消隱);數據+80(閃爍)

二、具體命令格式定義

1、常規數據

A．讀常規數據：

下發命令格式=0x3A+地址碼(0x01)+0x43“C”+序號(1字節)+校驗碼+ 0x0A；

返回命令格式=0x2A+地址碼(0x01)+0x43“C”+0x0D(數據長度) +序號(1字節)+

WE BUY(6字節)+WE SELL(6字節)  +校驗碼+0x0A；

B．寫常規數據

USA=0x3A+地址碼(0x01)+0x63“c”+0x0D（數據長度）+0x01（數據順序）+WE

 BUY(6字節)+WE SELL(6字節)+校驗碼（0~255）+結束碼（0x0A）；

GBP=0x3A+地址碼(0x01)+0x63“c”+0x0D（數據長度）+0x02（數據順序）+WE

 BUY(6字節)+WE SELL(6字節)+校驗碼（0~255）+結束碼（0x0A）；

EUR=0x3A+地址碼(0x01)+0x63“c”+0x0D（數據長度）+0x03（數據順序）+WE

BUY(6字節)+WE SELL(6字節)+校驗碼（0~255）+結束碼（0x0A）；

CAD=0x3A+地址碼(0x01)+0x63“c”+0x0D（數據長度）+0x04（數據順序）+WE

BUY(6字節)+WE SELL(6字節)+校驗碼（0~255）+結束碼（0x0A）；

CHF=0x3A+地址碼(0x01)+0x63“c”+0x0D（數據長度）+0x05（數據順序）+WE

BUY(6字節)+WE SELL(6字節)+校驗碼（0~255）+結束碼（0x0A）；

SAR=0x3A+地址碼(0x01)+0x63“c”+0x0D（數據長度）+0x06（數據順序）+WE

BUY(6字節)+WE SELL(6字節)+校驗碼（0~255）+結束碼（0x0A）；

注：校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;

2、時間

A．讀時間：

下發命令格式=0x3A+地址(0x01)+0x54“T”+校驗碼+ 0x0A;

返回命令格式=0x2A+地址(0x01)+0x54“T”+0x08(數據長度)+年前兩位（1字節）

+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）

+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

B．寫時間

下發命令格式=0x3A+地址碼(0x01)+0x74“t”+0x08(數據長度)+ 年前兩位（1字節）

+年后兩位（1字節）+月（1字節）+日（1字節）+星期（1字節）+小時（1字節）

+分鐘（1字節）+秒（1字節）+校驗碼+0x0A；

返回命令格式=0x2A+地址(0x01)+0x74“t”+校驗碼+ 0x0A;

注：校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）

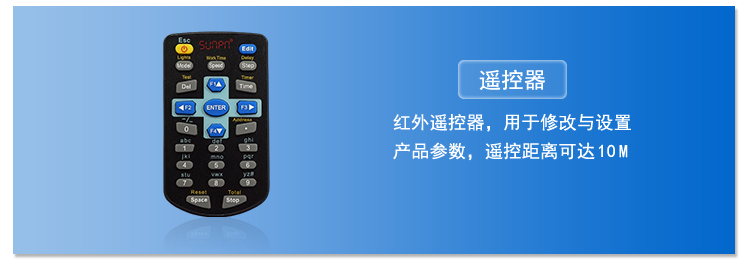

匯率顯示屏遙控器操作說明

1、編輯匯率顯示看板數據

①按【編輯】鍵，光標在“購買”處閃爍。

②按【F1】，向上按鈕更改閃爍菜單。

③按【F4】，向下按，更改閃爍菜單。

④按【F2】鍵，將閃爍菜單改為左側。

⑤按【F3】鍵，將閃爍菜單改為右側。

⑥按【。】，在前面的數字處加點，再按一次取消點。

⑦在閃爍的菜單位置通過數字鍵輸入數據。

⑧按【空格】鍵使當前閃爍的數字消隱。

⑨按【確認】鍵，保存數據并退出。

⑩按【ESC】鍵，取消該操作退出。

2、設定銀行匯率屏日期和時間

①按【時間】鍵，光標在“日期”位置閃爍。

②按【F2】鍵，將閃爍菜單改為左側。

③按【F3】鍵，將閃爍菜單改為右側。

④在閃爍的菜單位置通過數字鍵輸入數據。

⑤按【確認】鍵，保存并退出。

⑥按【ESC】鍵，取消該操作退出。

3、設置匯率屏ID

①按【ESC】鍵，進入軟關機狀態。

②按小數點【。】，光標在“USD”位置閃爍。

③在閃爍的菜單位置通過數字鍵輸入數據，最大值為255。

④按【ENTER】鍵，保存數據并退出。

⑤按【ESC】鍵，取消操作退出。

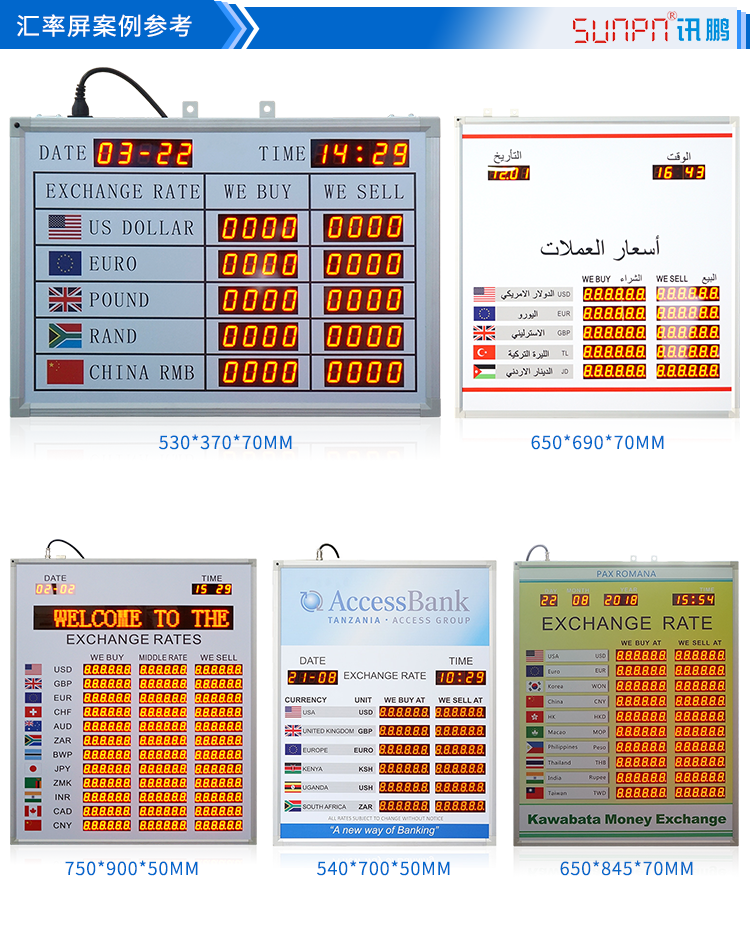

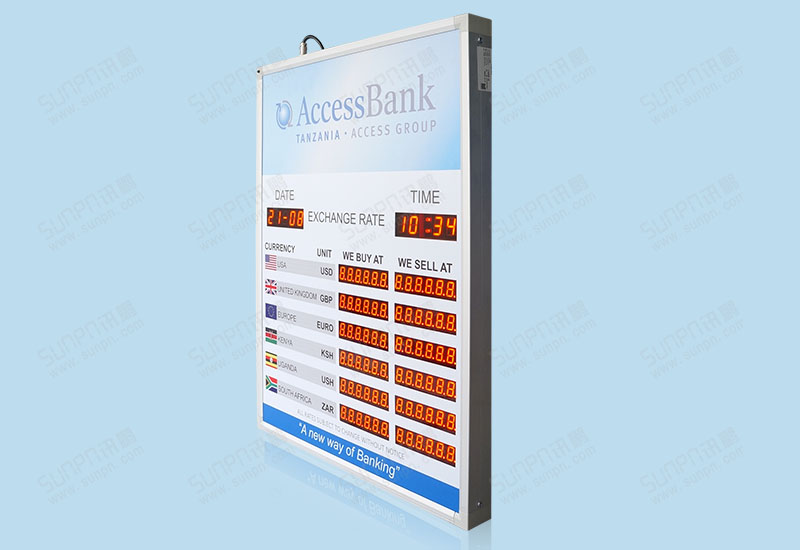

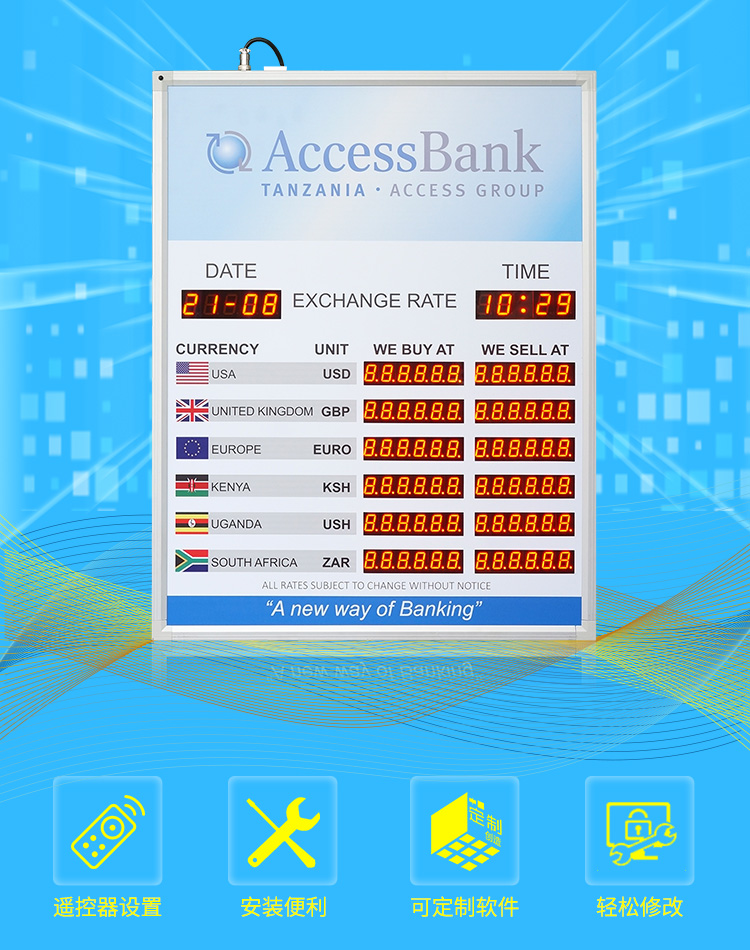

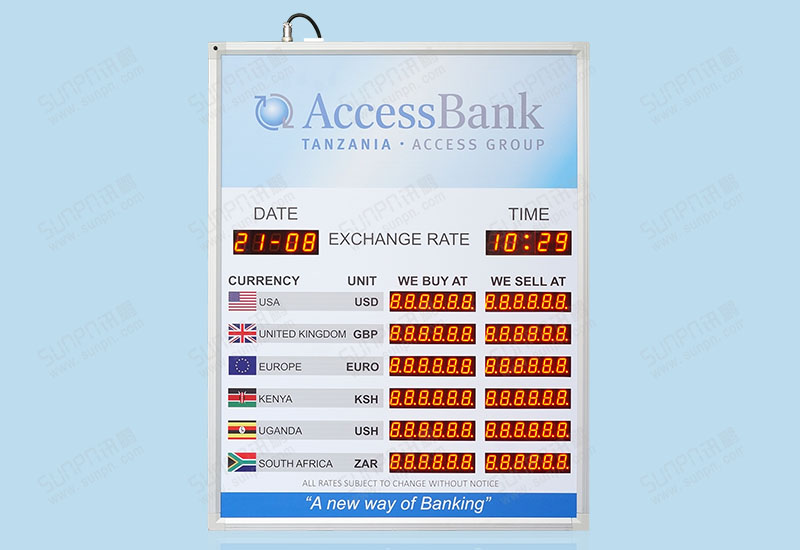

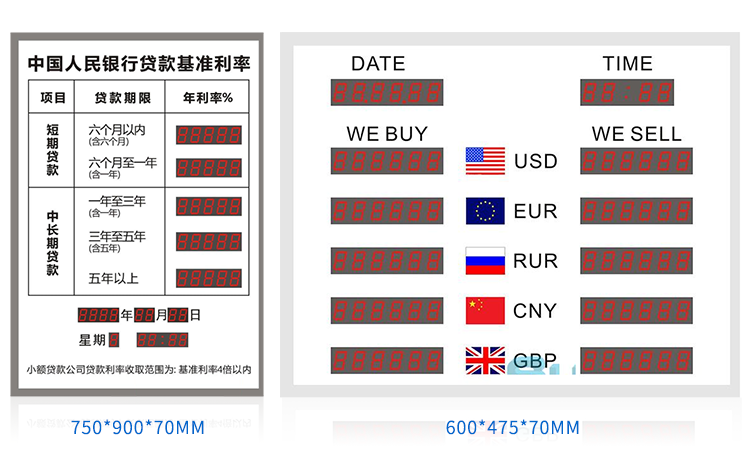

銀行匯率屏顯示看板案例說明

【LXY00013】
