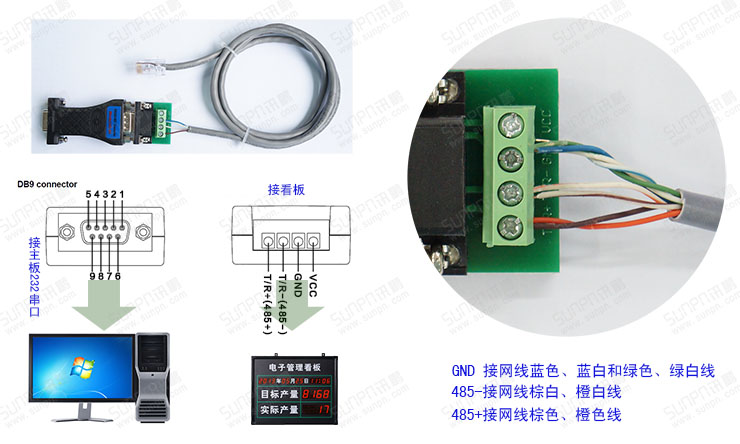

無源RS232轉RS485串口轉換器產品概述

為了便于配有不同標準串行接口的計算機、外部設備或智能儀器之間進行遠程數據通信，必須進行標準串行接口的相互轉換。串口轉換器兼容RS-232、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-485信號，內置快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當今先進的TVS（TRANSIENTVOLTAGESUPPERSSOR）轉換器可將RS-485通信距離延長至1.2公里無需外接電源采用獨特的“RS-232電荷泵”驅動，不需要靠初始化RS-232串口可得到電源，內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號如(RTS、DTR )等，從而保證了在RS-232方式下編寫的程序無需更改便可在RS-232方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps。RS232轉RS485串口通訊轉換器都可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡實現多機應答通信等。

轉換器支持以下兩種通信方式：

1、點到點/兩線半雙工

2、點到多點/兩線半雙工

故障及排除

1、數據通信失敗

  A、檢查RS-232接口接線是否正確

  B、檢查RS-485輸出接口接線是否正確

  C、檢查接線端子是否連接良好

2、數據丟失或錯誤

  A、檢查數據通信設備兩端數據速率、格式是否一致
